8倍的观察镜系统设计

8倍的观察镜系统设计

一、设计背景

二、设计题目：8倍观察镜

三、设计要求

1、光学系统指标要求
（1）全视场：2ω=6.5゜；（2）出瞳直径：d=5；（3）目镜距：p=20；（4）分辨率：α=6"；（5）渐晕系数：k=0.61；（6）棱镜的出射面与分划板之间的距离：a=15mm；（7）棱镜：阿贝屋脊棱镜；（8）材料：K9；（9）目镜：2-28。
2、结构功能要求
（1）入射光轴和出射光轴平行性调整结构；
（2）透镜间空气间隔公差±0.05mm；
（3）透镜装调光轴偏心5′（角分）；
（4）具有方位转动功能，转动范围：0～180°，转动精度：±0.1°；
（5）具有直线移动功能，行程范围：0～100mm，位移精度：±0…05mm；

四、 设计说明

1、观察镜概述
观察镜作为常用的观测设备，应用相当广泛。利用它可以观测物体，并将其放大到可清晰观察的程度。一个光学观察镜至少有三个光学透镜组成。观察镜应该具有视觉放大、转像、视度调节等功能。

2、光学系统组成与工作原理

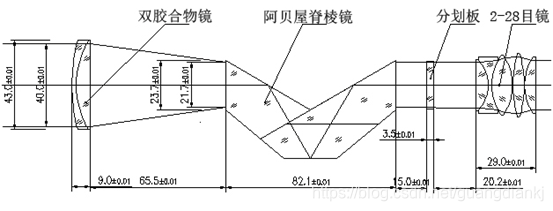

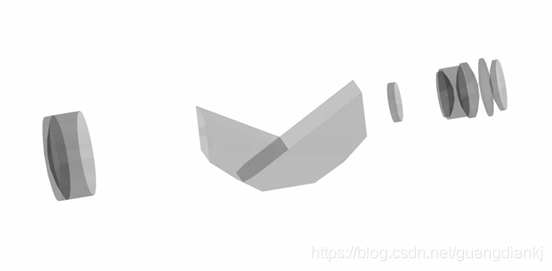

光学系统主要由物镜，阿贝屋脊棱镜，平行平板和目镜组成，如图1-2所示。远处物体反射的光线经过物镜对光的折射作用，射入到阿贝屋脊棱镜，并通过阿贝屋脊棱镜对光的反射作用改变光路，最单后使光线通过目镜射入到人眼的光学系统，并实现对像的8倍放大。

4、光学系统机械结构设计
5、运动机构机械结构设计
6、丝杠、联轴器、轴承、步进电机的选型
7、装配技术要求
8、光学系统尺寸链计算

设计提交的文件

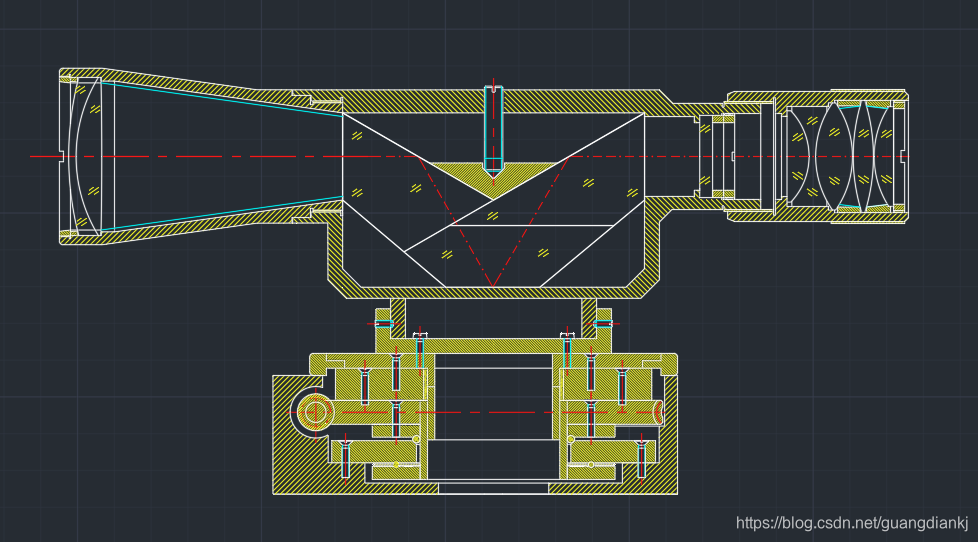

1、装配图：（不小于A2大小的CAD图、打印、存文件夹）
a结构合理，装配方便，满足使用及工艺要求。
b视图选择正确，投影关系清楚，符合制图标准。
c装配图上要标注主要尺寸：轮廓尺寸，主要配合尺寸及配合种类。
d装配技术要求必要合理。
e引出件号，列出明细表及标题栏。
2、零件图–CAD图打印或手绘图纸：
a结构合理，工艺性好。
b视图完整，比例合适，符合制图要求。
c标出尺寸公差，形位公差，粗糙度，材料，热处理及其表面处理要求

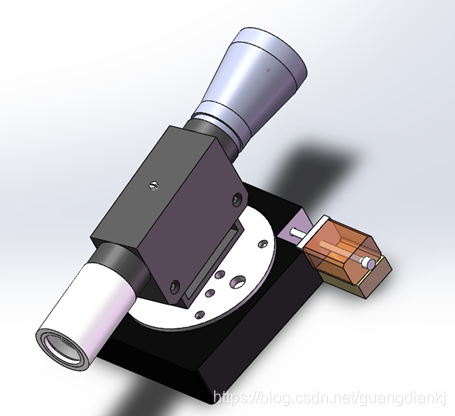

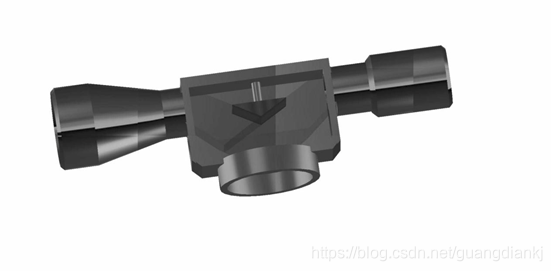

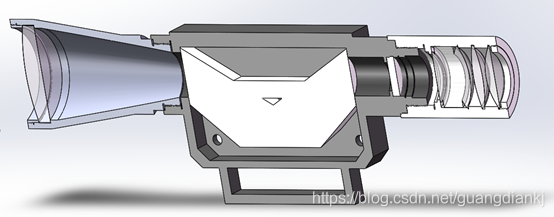

效果图：

注：有需要源文件及设计文件的朋友可以联系作者，作者创作不易，希望客官们打赏~（作者联系方式见个人资料）
