5.6、DHCP进阶实验
首先回顾一下，DHCP请求报文是什么类型的报文？是不是广播报文？广播报文能否跨三层转发？
第一个问题，如何在设备上开启多个DHCP地址池。

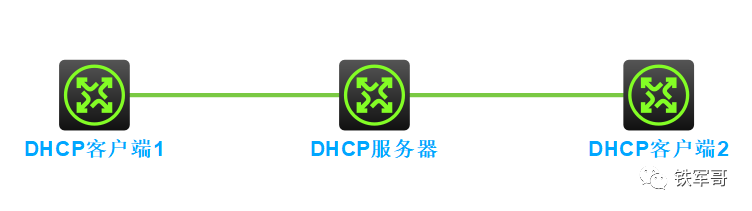

当然，这个拓扑不太合理，但是在没接触三层交换机之前，我们先大概借此模型认识一下。假设2个客户端都需要从DHCP服务器获取IP地址，我们一般是要配置2个DHCP地址池的，分别对应到两个互联接口所在的网段，配置如下：
#dhcp enable#dhcp server ip-pool h4c0 gateway-list 10.1.0.1 network 10.1.0.0 mask 255.255.255.0#dhcp server ip-pool h4c1 gateway-list 10.1.1.1 network 10.1.1.0 mask 255.255.255.0#interface GigabitEthernet0/0 ip address 10.1.0.1255.255.255.0#interface GigabitEthernet0/1 ip address 10.1.1.1255.255.255.0然后我们查看客户端地址的获取情况。

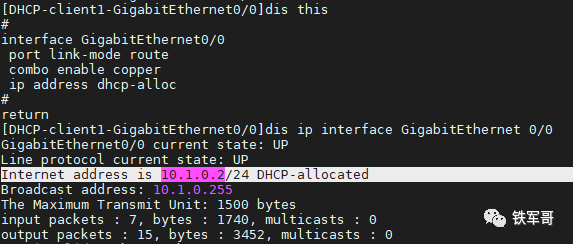

客户端1获取到了10.1.0.2/24的IP地址。

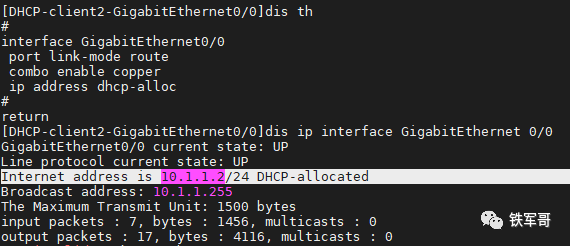

客户端2获取到了10.1.1.2/24的IP地址。
那有没有可能两个主机使用一个地址池内的地址呢？正好10.1.0.0/24和10.1.1.0/24可以聚合为10.1.0.0/23，试一下。

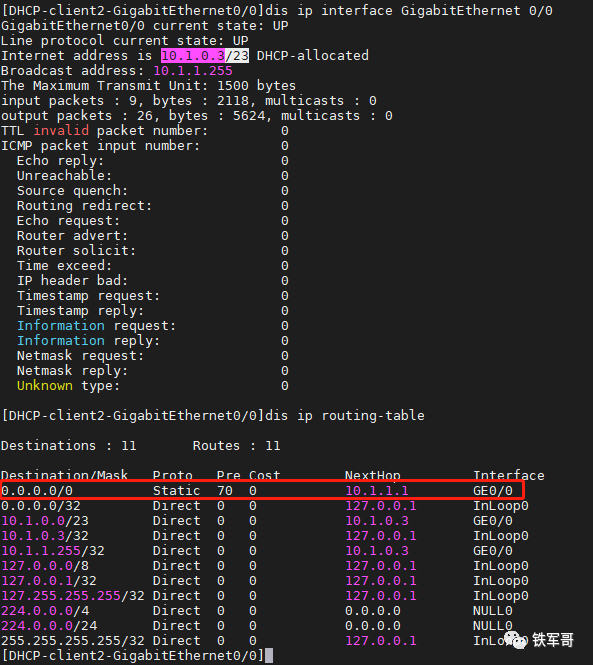

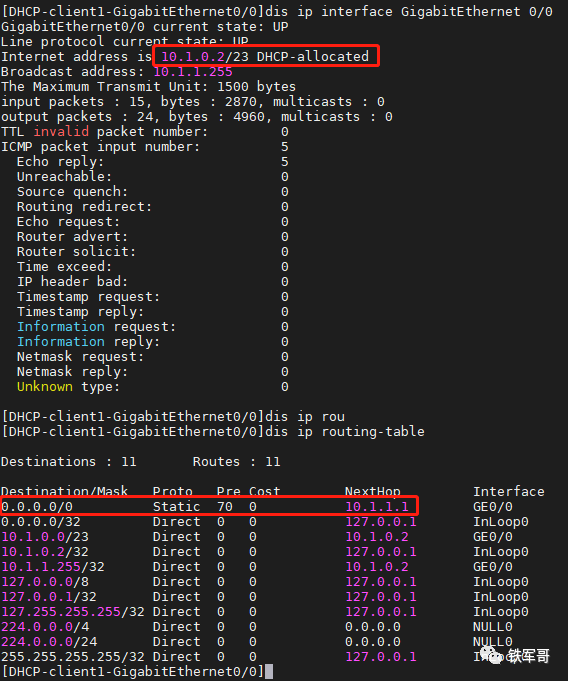

#dhcpserverip-poolh4c2gateway-list 10.1.1.1 10.1.0.1network 10.1.0.0mask 255.255.254.0此时客户端1获取到的IP地址还是正常的，但是网关却不响应请求了。

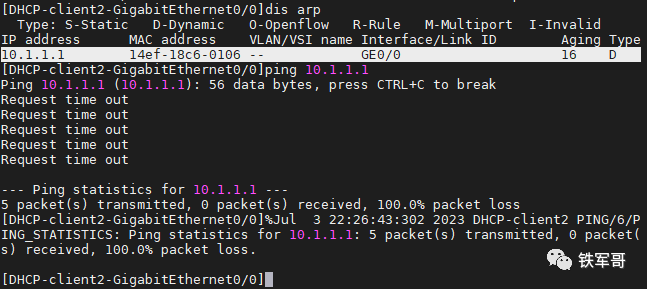

而到了客户端2这边，也是同样的情况。
这就导致了虽然能学到ARP信息，但是无法通信。
所以，正如我们上次实验所提到的，如果我们想扩容地址池，还是要考虑掩码长度和网关的配置问题，如果不匹配，可能就会出现上面这种情况。
那如何配置多个DHCP地址池呢？
上面这种模型明显不太合理，所以这个时候一般会将地址池配置到三层交换机上，为每个VLAN配置单独的DHCP地址池，像下面这样：
#vlan 10#vlan 20#vlan 30#vlan 40#dhcpserverip-poolh4c10gateway-list 10.1.10.254network 10.1.10.0mask 255.255.255.0#dhcp server ip-pool h4c20gateway-list 10.1.20.254network 10.1.20.0 mask 255.255.255.0#dhcpserverip-poolh4c30gateway-list 10.1.30.254network 10.1.30.0mask 255.255.255.0#dhcpserverip-poolh4c40gateway-list 10.1.40.254network 10.0.0.0mask 255.0.0.0#interfaceVlan-interface10ipaddress 10.1.10.254 255.255.255.0#interfaceVlan-interface20ipaddress 10.1.20.254 255.255.255.0#interfaceVlan-interface30ipaddress 10.1.30.254 255.255.255.0#interfaceVlan-interface40ipaddress 10.1.40.254 255.255.255.0这样，配合VLAN终结就可以实现不同VLAN获取不同的地址段了，这也是目前用的比较多的方案。
当然，还有一种情况，那就是有单独的DHCP服务器的情况，此时一般结合DHCP中继来使用（DHCP 中继代理信息选项）。DHCP中继用于DHCP客户端和DHCP服务器处于不同物理网段的情况，客户端可以通过DHCP中继与DHCP服务器通信，获取IP地址及其他配置信息。
此时，我们需要在中继设备连接终端的接口下配置DHCP中继，并且保证服务器和中继设备的接口地址可以通信，此时终端就可以获取到IP地址了。中继设备的配置如下：

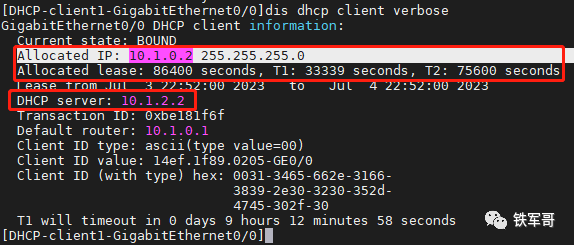

#dhcpenable#interfaceGigabitEthernet0/0 ip address 10.1.0.1 255.255.255.0dhcpselect relaydhcprelay server-address 10.1.2.2终端获取到的地址信息如下：
这里还有时间相关的信息，具体的介绍可以参考协议规范（DHCP：动态主机配置协议详解），其中Allocated lease指租约时长，86400秒指1天，可以通过expired命令进行修改，如设置为6天7小时8分9秒的命令如下：
#dhcpserver ip-pool h4c1expiredday 6 hour 7 minute 8 second 9另外的两个，T1指DHCP客户端的一半左右租约时间（以秒为单位），是个随机值；T2为DHCP客户端的7/8租约时间（以秒为单位），是精确值。

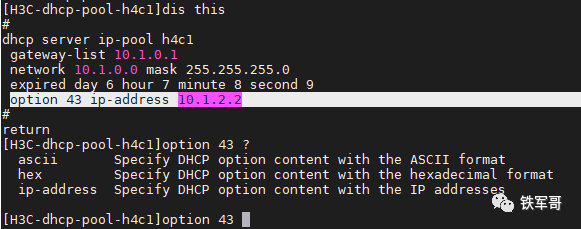

还有一些DHCP option参数（【先码后看】DHCP 扩展选项大全），常用的有Option 43和Option 60子选项，一般用来指定服务提供商的标识子选项，客户端和服务器使用此选项来交换特定于厂商的消息，比如Option 43子选项为供应商指定信息（Vendor-Specific Information，VSI），可以来配置AC的IP地址，当AP收到DHCP Offer报文时，就可以记录AC的IP地址；而option 60子选项为供应商类标识符（Vendor Class Identifier，VCI），可以唯一地标识供应商设备的类型，这个参数一般携带在AP发送的DHCP Discover报文中，用来标识自己的厂商和型号等信息。现在的配置比之前也人性化多了，可以直接使用IP地址了，之前还要手工转换为二进制字符串。

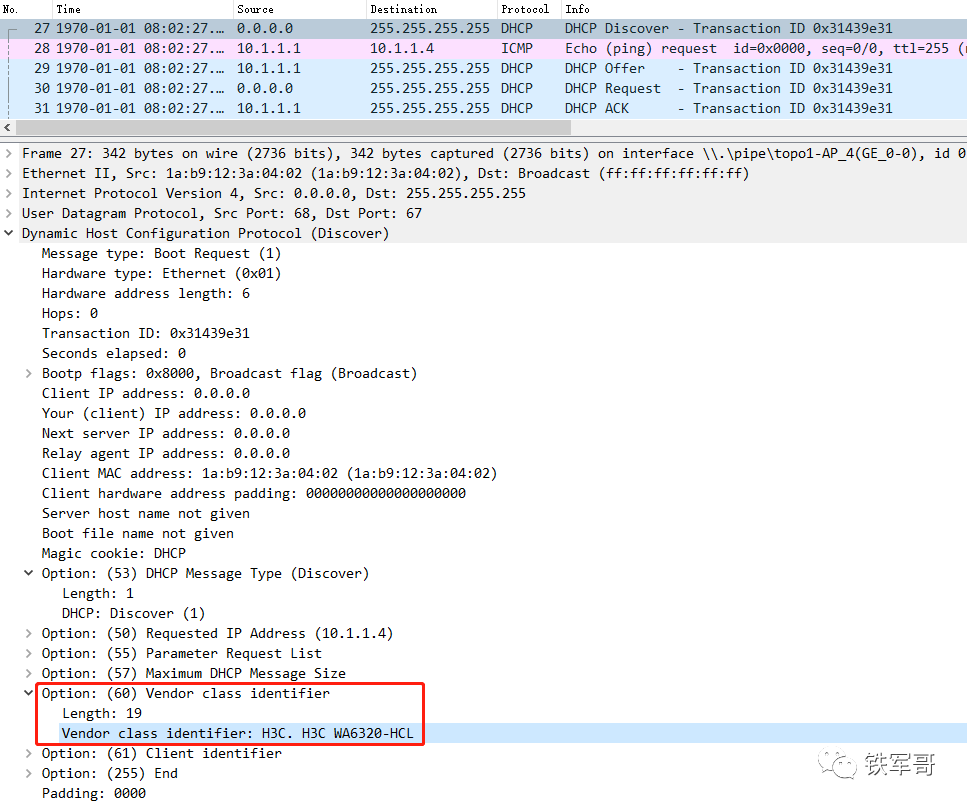

我们查看一下AP发送的DHCP Discover报文：

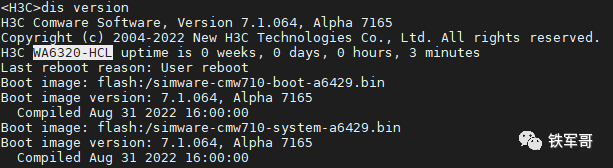

可以看到，携带的option 60信息为H3C. H3C WA6320-HCL，也就是设备型号，跟在设备命令行看到的一致。

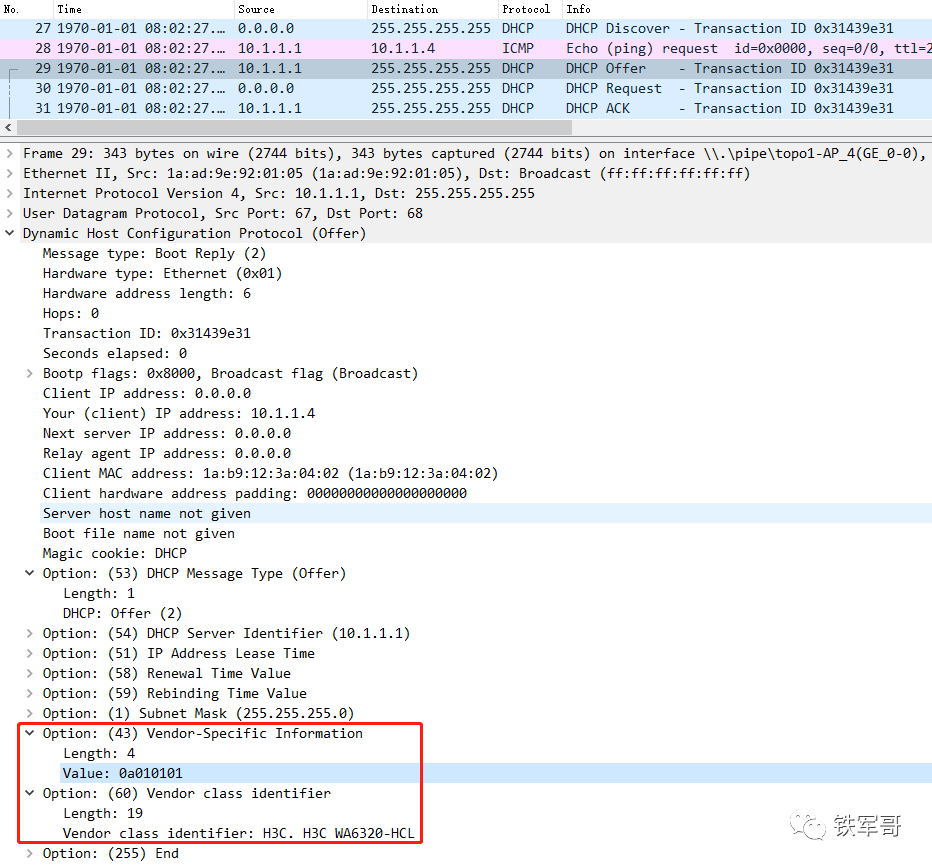

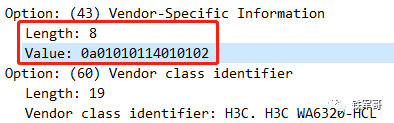

再看一下DHCP服务器响应的DHCP Offer报文：
可以看到此处的值为0a010101，对应点分十进制的10.1.1.1，就是我们配置的AC的IP地址。
如果配置多个IP地址的话，此处的长度就会增加。
DHCP还有一种安全特性，叫做DHCP Snooping，用于保证客户端从合法的服务器获取IP地址，并记录DHCP客户端IP地址与MAC地址的对应关系。一般需要结合信任端口来使用，仅从信任端口正常转发接收到的DHCP报文，而丢弃非信任端口接收到DHCP服务器响应的DHCP-ACK和DHCP-OFFER报文，避免假冒DHCP服务器的影响。
如果我们想开启DHCP Snooping表项功能，一般使用如下配置：

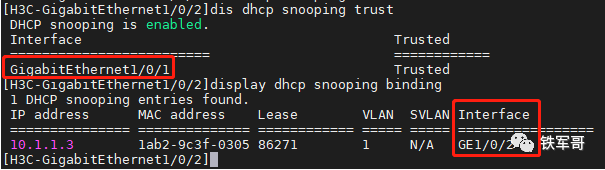

#dhcpsnooping enable#interfaceGigabitEthernet1/0/1dhcpsnooping trust#interfaceGigabitEthernet1/0/2dhcpsnooping binding record通过在连接DHCP服务器的接口配置信任端口，在连接客户端的接口启用DHCP Snooping表项功能，来实现记录信息。
当然，这个命令在三层口下不被支持，需要使用交换机验证。
