经典固件仿真工具——Firmadyne

0 参考论文（先敬大佬）

题目：Towards Automated Dynamic Analysis for Linux-based Embedded Firmware

作者：Daming D. Chen∗, Manuel Egele†, Maverick Woo∗, and David Brumley∗

机构：卡内基梅隆大学

期刊：NDSS 2016

论文笔记——Towards Automated Dynamic Analysis for Linux-based Embedded Firmware-优快云博客https://blog.youkuaiyun.com/gromatic/article/details/143902206?spm=1001.2014.3001.5502

1 Firmadyne——官方部署模式

1.1 源码

https://github.com/firmadyne/firmadyne#database

1.2 环境

VMware Station

VM Ubuntu 16.04

1.3 部署流程

1.3.1 拉取文件

git clone --recursive GitHub - firmadyne/firmadyne: Platform for emulation and dynamic analysis of Linux-based firmware

（若导入超时失败，可以将https换成git；或是更改git源或是本机和虚拟机都挂梯子）

1.3.2 依赖导入

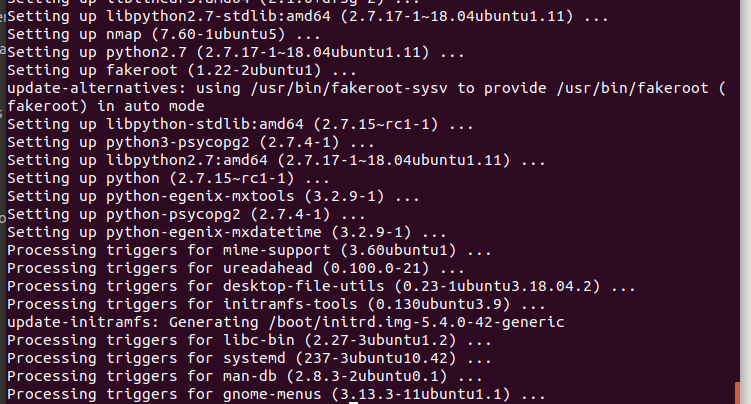

sudo apt-get install busybox-static fakeroot git dmsetup kpartx netcat-openbsd nmap python-psycopg2 python3-psycopg2 snmp uml-utilities util-linux vlan

1.3.3 Binwalk

git clone https://github.com/ReFirmLabs/binwalk.git
cd binwalk
sudo ./deps.sh
sudo python3 ./setup.py install

第三步时可能需要更新python3的版本>=3.6

1.3.4 切换和配置python版本(python>3.5时不需要考虑)

 一、python 3.6 的安装

1. 安装 GCC toolchain

sudo apt install build-essential

1. 安装各种依赖关系

sudo apt install libssl-dev zlib1g-dev libncurses5-dev libncursesw5-dev libreadline-dev libsqlite3-dev libgdbm-dev libdb5.3-dev libbz2-dev libexpat1-dev liblzma-dev tk-dev libffi-dev

1. 下载python原代码并编译

wget https://www.python.org/ftp/python/3.6.5/Python-3.6.5.tar.xz
tar xf Python-3.6.5.tar.xz
cd Python-3.6.5
./configure --enable-optimizations
make -j 8
sudo make altinstall

二、默认python版本选择

　在安装完python3.6后，系统会存在着至少3个版本。可以通过update-alternatives 进行版本管理。

更新update-alternatives中python列表

sudo update-alternatives --install /usr/bin/python python /usr/bin/python2.7 1
sudo update-alternatives --install /usr/bin/python python /usr/bin/python3.5 2
sudo update-alternatives --install /usr/bin/python python /usr/local/bin/python3.6 3

最后数字为对应python版本优先级，数值越大，优先级越高。（可搜索update-alternatives 命令解释）

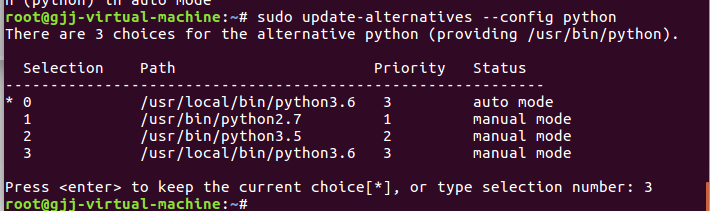

sudo update-alternatives --config python

然后根据提示输入相应版本对应数字，然后回车即可。

1.3.5 设置pg数据库

sudo apt-get install postgresql
sudo -u postgres createuser -P firmadyne
接着输入密码firmadyne
sudo -u postgres createdb -O firmadyne firmware
sudo -u postgres psql -d firmware < ./firmadyne/database/schema

1.3.6 二进制文件下载

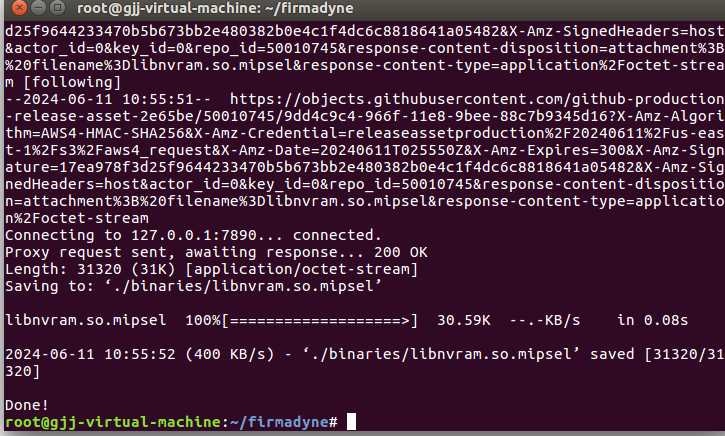

cd ./firmadyne; ./download.sh

1.3.7 QEMU安装

sudo apt-get install qemu-system-arm qemu-system-mips qemu-system-x86 qemu-utils

1.4 Firmadyne使用

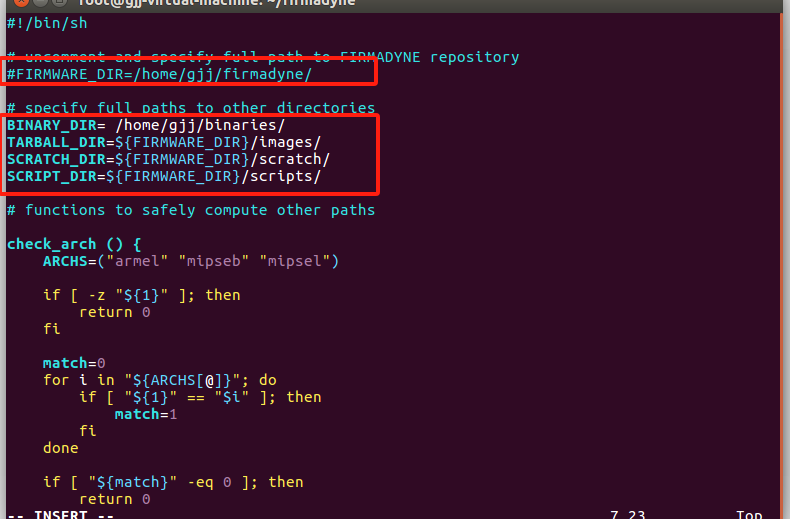

1.4.1 路径配置更改

修改所有的路径变量地址

vi ./firmadyne/firmadyne.config

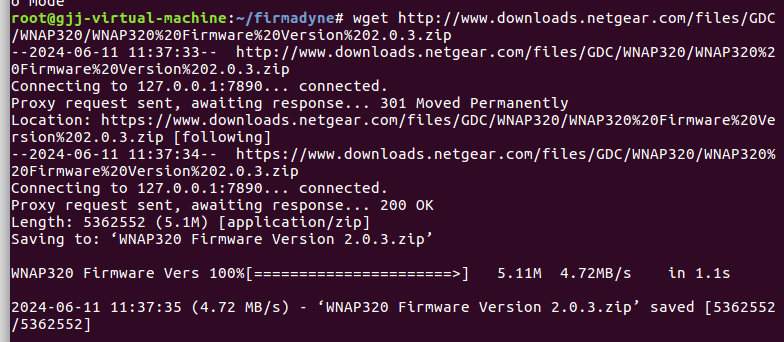

1.4.2 下载固件（Netgear路由器）

wget http://www.downloads.netgear.com/files/GDC/WNAP320/WNAP320%20Firmware%20Version%202.0.3.zip

选择的是Netgear WNAP320 的 v2.0.3

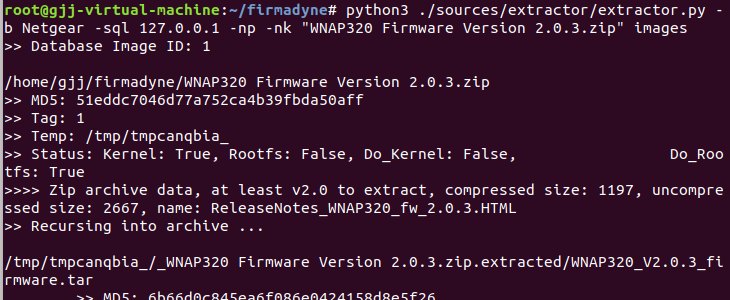

1.4.3 提取文件系统

 使用extractor提取filesystem

python3 ./sources/extractor/extractor.py -b Netgear -sql 127.0.0.1 -np -nk "WNAP320 Firmware Version 2.0.3.zip" images

-nk：no kernel，不提取内核；

-np：no parallel operation，没有并行操作；

-sql：将镜像信息表存储到数据库127.0.0.1 ；

-b：with the Netgear brand ()；

Images：存储压缩文件在images.

1.4.4 识别架构并存储

./scripts/getArch.sh ./images/1.tar.gz

1.4.5 装载路由器文件系统内容存储对象到imagetables

./scripts/tar2db.py -i 1 -f./images/1.tar.gz

1.4.6 创建路由器的qemu磁盘镜像

./scripts/makeImage.sh 1

1.4.7 指定网络配置并将信息记录到log

./scripts/inferNetwork.sh 1

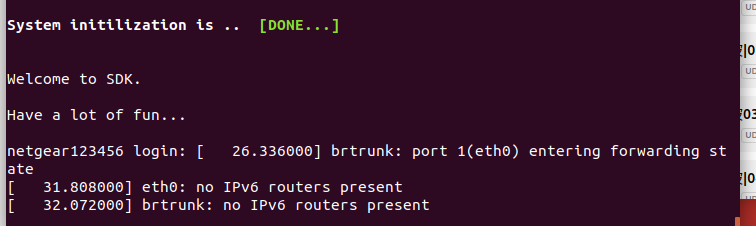

1.4.8 模拟运行防火墙

使用指定的网络配置模拟运行防火墙,这将通过产生TAP设备增加route修改主机系统配置

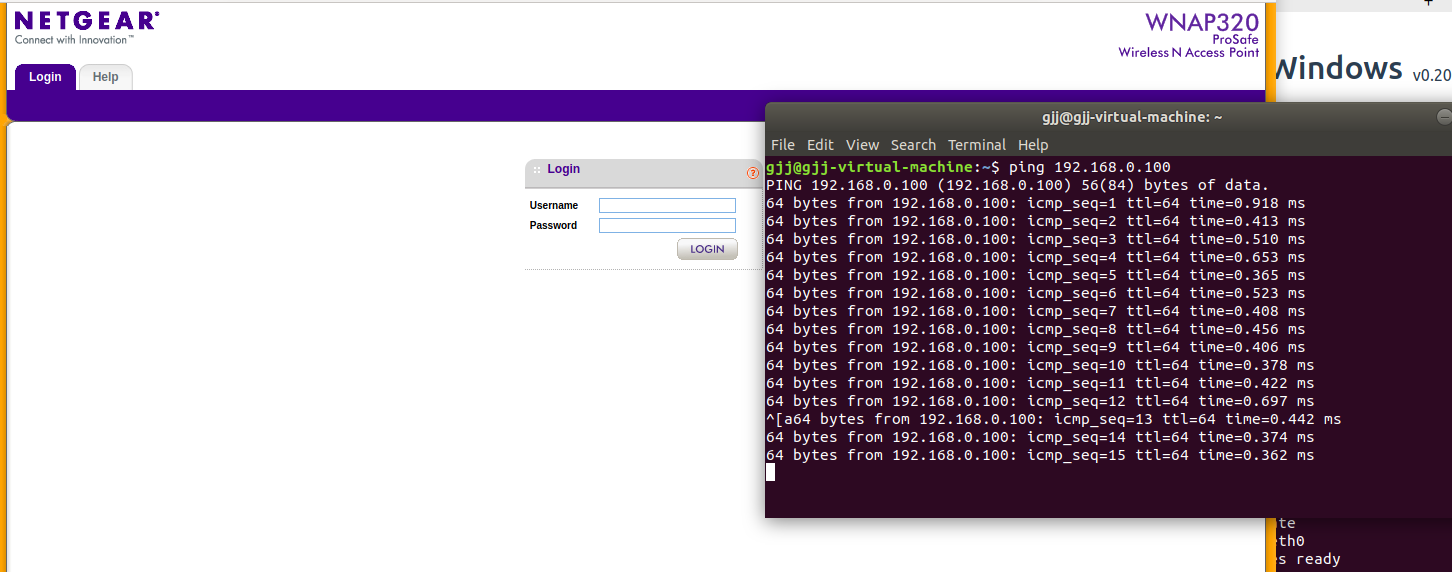

./scratch/1/run.sh

账号为admin，密码为password

第二次直接运行run.sh即可

1.5 攻击演示

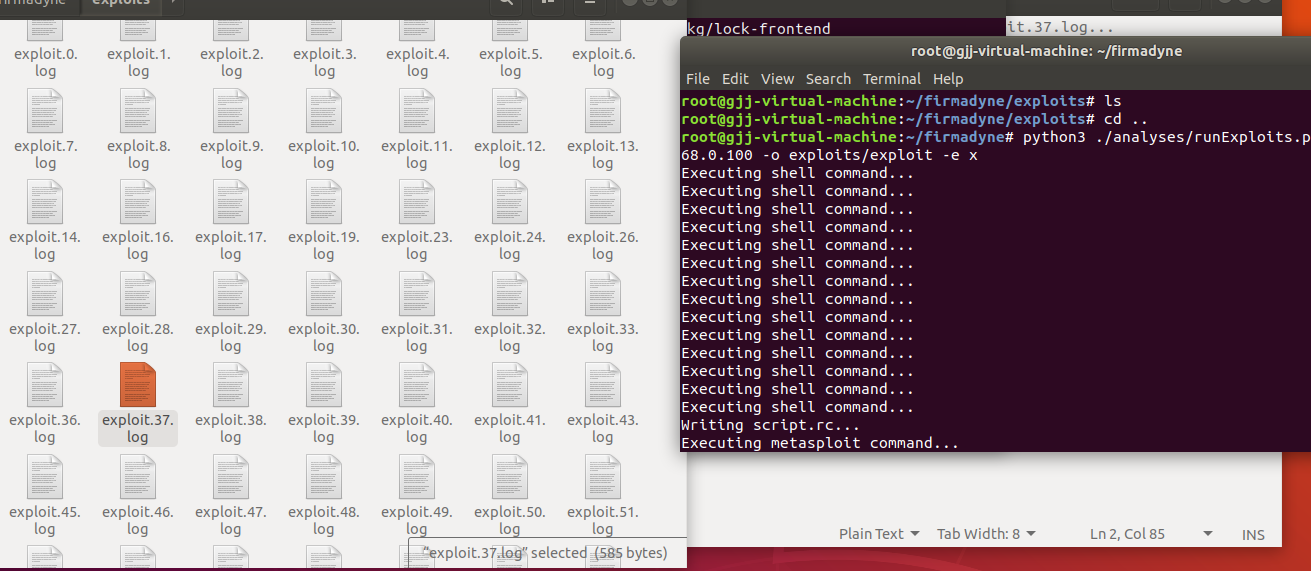

1.5.1 Msf演示——查看日志基本不通过

chmod +x analyses/*.py
mkdir exploits
python3 ./analyses/runExploits.py-t 192.168.0.100 -o exploits/exploit -e x

1.5.2 snmp扫描

./analyses/snmpwalk.sh 192.168.0.100

1.5.3 WEB服务测试

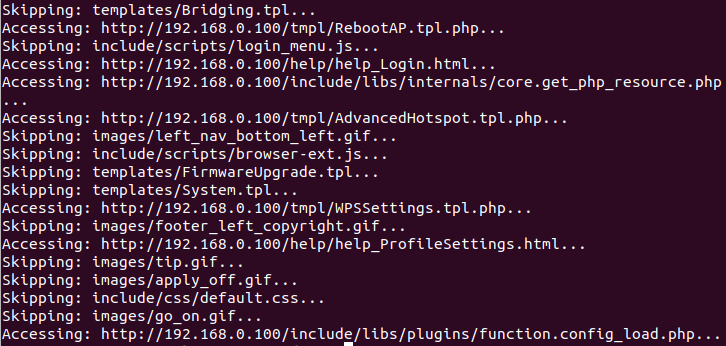

./analyses/webAccess.py 1 192.168.0.100 log.txt

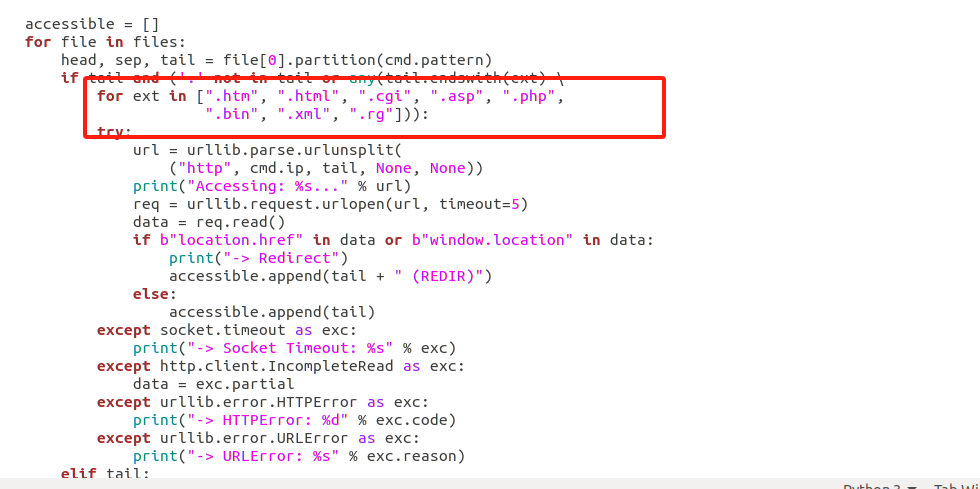

对内部的常见web地址进行访问（并对重定向进行处理）

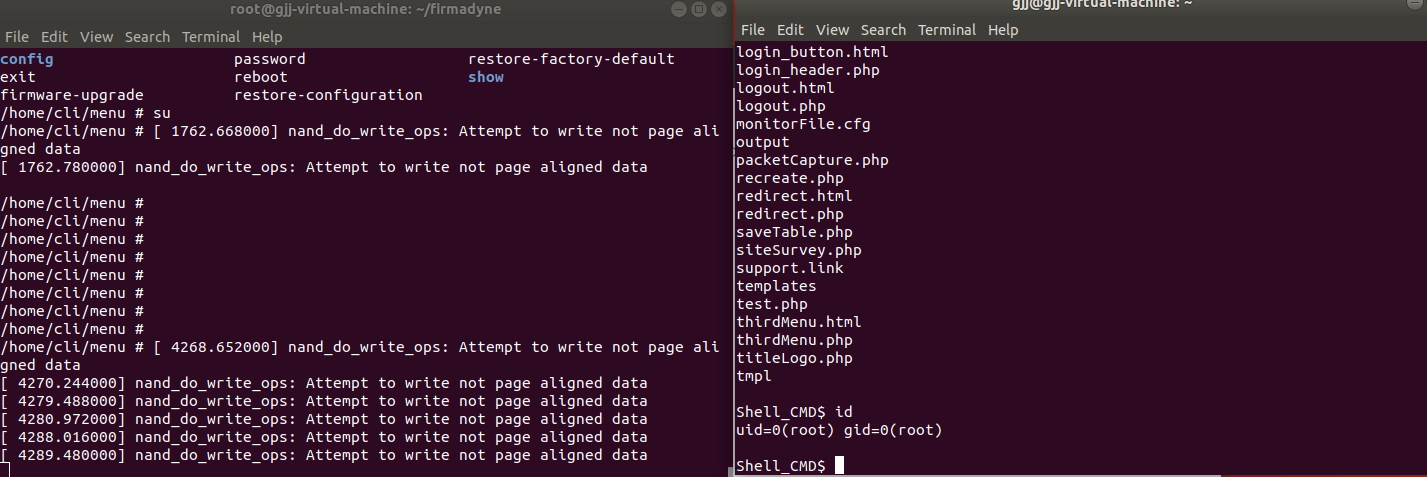

1.5.4 MACAddress-RCE

反弹了shell到终端

原理：/boardDataWW.php没有进行对mac地址进行上传验证，存在命令注入漏洞（也可以利用bp重定向）

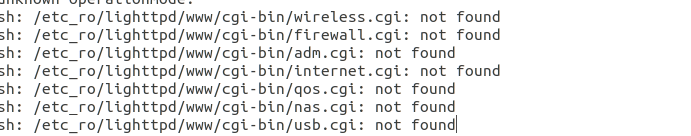

2 局限性

2.1 网络地址无法从内核中准确读取

通过实验发现无法准确的获取内核中关于接口配置

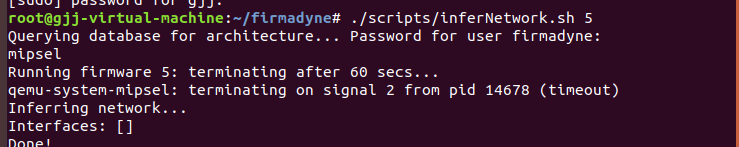

例如：DIR882A1_FW110B02.bin 固件文件的仿真中，由于无法获取地址，即在使用./scripts/inferNetwork.sh 1获取时，地址列表时空的（信息主要是通过硬件知识库获取，然后匹配固件架构后，自动分配）

2.2 内核结构作者使用通用结构目标，需要自定义更改

默认的执行路径如下，但实际的路径与默认有差异，需要更改

实际路径如下
