跨交换机实现VLAN

• 实验目的：
  理解跨实验机之间VLAN的特点。使在同一个VLAN里的计算机系统能跨交换机进行相互通信，而在不同VLAN里的计算机系统不能进行相互通信。

• 实验设备：
  两台交换机，三台PC，四条直连线

• 实验步骤：

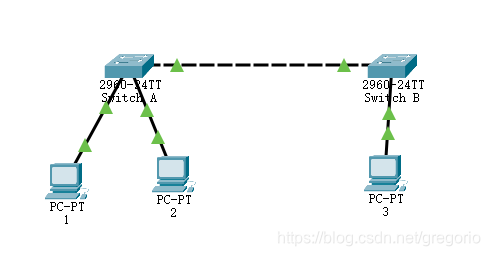

  1 根据实验拓扑对设备进行连接。
  ( 实验中，switchA与PC1接口为f0/5，与PC2接口为f0/15；
  switchB与PC3接口为f0/15；
  两台交换机之间接口为f0/24。)
  2. 对三台PC机进行IP地址和掩码的配置：
  PC1 192.168.10.1 255.255.255.0
  PC2 192.168.10.2 255.255.255.0
  PC3 192.168.10.3 255.255.255.0

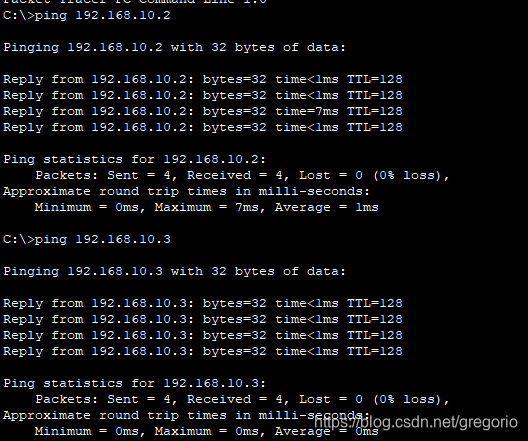

  看PC1与PC2,PC3之间的连通性，是连通的：

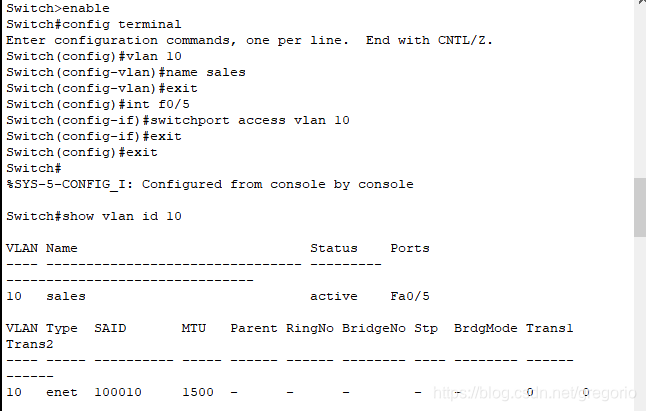

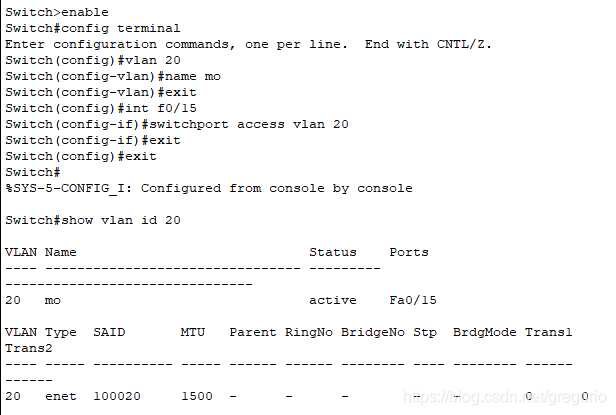

• 3.在switchA和switchB上对于接口f0/5，f0/15分别创建VLAN10，VLAN20


  然后看PC1与PC2,PC3之间的
