《MySql技术内幕 InnoDb存储引擎》学习笔记【五 表】

目录

五 表

（一）索引组织表

（二）逻辑存储结构

1 表空间

2 段

3 区

4 页

5 行

---

五 表

（一）索引组织表

在InnoDB中，表都是根据主键顺序组织存放的，这种存储方式的表称为索引组织表。每个InnoDB的表都有主键，如果创建表时没有显式的定义主键，则InnoDB会自动为表选择或创建主键：

1. 判断表中是否有非空的唯一索引，若有则该列为主键，若有多个则第一个定义的索引列为主键。
2. 如果没有非空的唯一索引，则创建一个6字节大小的列作为主键。

（二）逻辑存储结构

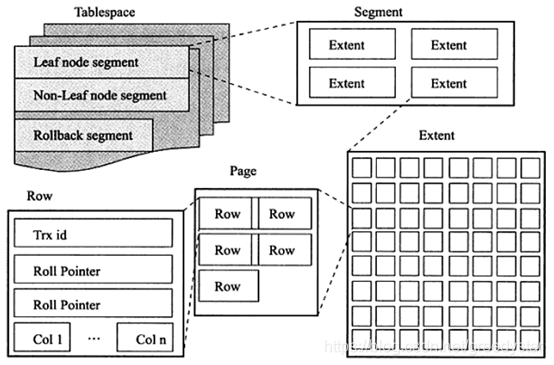

InnoDB中，所有数据都被逻辑的存放在一个空间中，称为表空间（tablespace）。表空间又由段（segment）、区（extent）、页（page）组成，如下图所示：

1 表空间

表空间是InnoDB逻辑结构的最高层，所有数据都放在表空间中。我们知道InnoDB有一个共享表空间，所有数据都存放在这个表空间中，如果用户启用了参数innodb_file_per_table，则每张表内的数据可以单独放到一个表空间内。

需要注意，每张表空间只存放数据、索引和插入缓冲Bitmap页，其他的回滚信息、事务信息、二次写缓冲还是存放在共享表空间。

2 段

表空间是有各个段组成的，常见的段有数据段、索引段、回滚段等。我们知道InnoDB是索引组织表，因此索引段即为表空间中的非叶子节点段，数据段为表空间中的叶子节点段（参照上文结构图）。

注意：回滚段较为特殊。

3 区

区是由连续页组成的空间，每个区的大小固定为1MB，为了保证区中页的连续性，InnoDB一次从磁盘申请4到5个区，一个区中默认包含64个连续的页（由于页的可压缩行和页默认大小的可配置性，这个值会发生变化）。

4 页

页是InnoDB磁盘管理的最小单位，页的大小默认为16KB，从InnoDB1.2.x版本开始，可通过innodb_page_size将页的默认大小设置为4K、8K、18K。

常见的页类型有：

1. 数据页
2. undo页
3. 系统页
4. 事务数据页
5. 插入缓冲位图页
6. 插入缓冲空闲列表页
7. 未压缩的二进制大对象页
8. 压缩的二进制大对象页

5 行

InnoDB中的数据是按行存放的，每个页中最多允许存放16KB / 2 – 200行，也就是7992行记录。



特此声明：本系列博客为均为《MySql技术内幕 InnoDb存储引擎》读书笔记，存在错误还请指正

参考资料

《MySql技术内幕 InnoDb存储引擎》
