白山头讲PV: 用calibre进行layout之间的比对

我们在流片之后，通常还是有机会对layout进行局部小的修改。例如metal change eco或者一些层次的局部修改。当我们修改之后，需要进行与之前gds的对比，以便确认没有因为某些原因动到其他的层次。本文介绍如何用calibre进行版图之间的对比。

命令行形式

calibre提供一个很好的工具，dbdiff，可以产生xor的drc rule。命令所在的位置与calibredrv相同。dbdiff会对版图进行cell by cell的比对。

dbdiff可以支持不同的layout文件类型。

本文以最常见的GDS与GDS的对比为例，如果文件类型不同，请自行修改。

dbdiff -refsystem GDS - system GDS -refdesign chip_top_ref.gds chip_top -design chip_top.gds chip_top -write_xor_rules xor.rul diff -resultformat ASCII

执行完毕后，就会产生 "xor.rul" rule 文件。用这个rule文件进行drc的检查。

calibre -drc -hier -turbo -hyper -fx xor.rul | tee xor.log &

然后在RVE中查看结果就可以了。

图形界面

calibre提供的图形界面也可以非常方便的做XOR比对。

首先，用calibredrv打开任意一个layout文件。

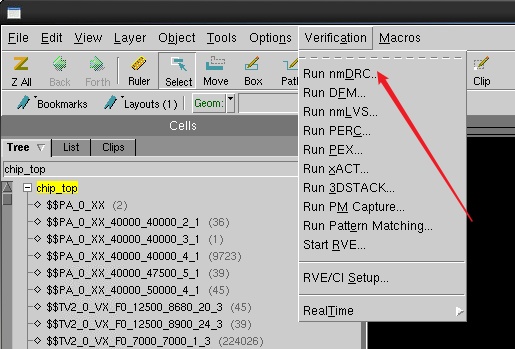

并打开nmDRC界面。

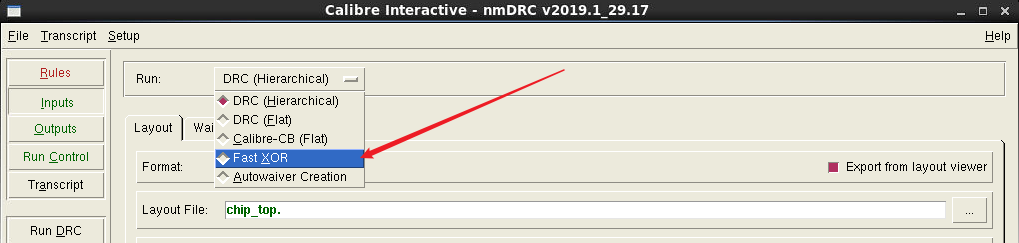

选择 Fast XOR

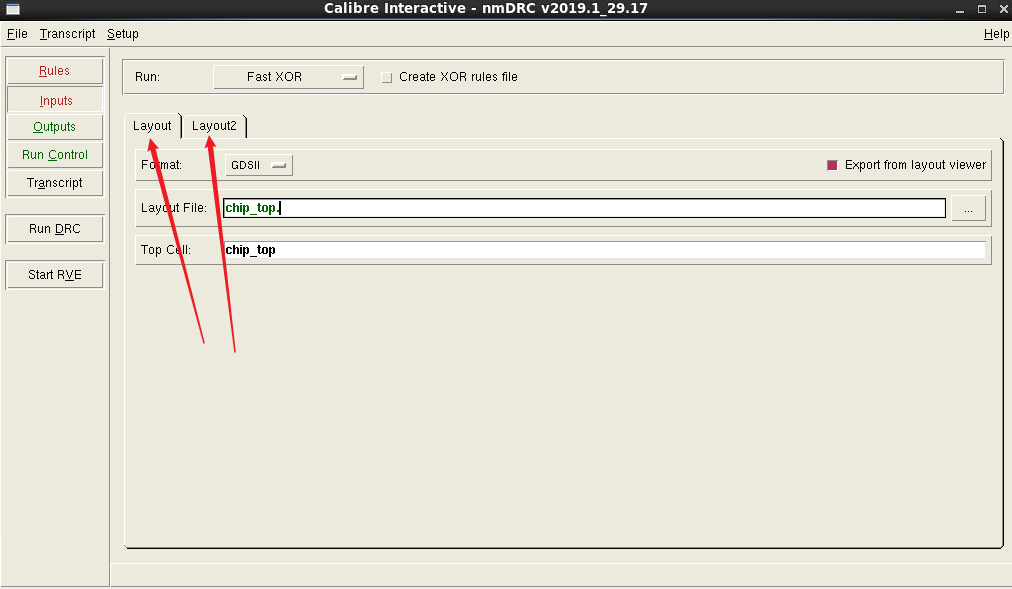

这时候，你有两个layout文件需要填写

分别填写文件名以及top cell名称。format根据文件类型进行选择。

文件类型除了支持GDSII OASIS外，还支持Milkyway， LEFDEF， OPENACCESS。

另外，记得把xor rule写出来

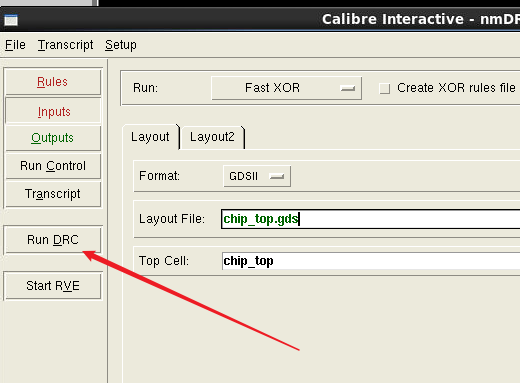

这些都填好后，你就可以直接run DRC了。

同样的，执行完毕后，在RVE中检查运行结果了。

end
