【OpenVINO】基于 OpenVINO C# API 部署 RT-DETR 模型

原创

已于 2023-12-20 13:00:50 修改 · 851 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#openvino #c# #人工智能

于 2023-11-13 13:39:13 首次发布

基于 OpenVINO C# API 部署 RT-DETR 模型

1. RT-DETR
2. OpenVINO
3. 环境配置
4. 模型下载与转换
5. C#代码实现
- 5.1 模型推理类实现
- - 1. 模型推理类初始化
  - 2. 图片预测API
- 5.2 模型数据处理类RTDETRProcess
- - 1. 定义RTDETRProcess
  - 2. 输入数据处理方法
  - 3. 预测结果数据处理方法
6. 预测结果展示
7. 平台推理时间测试
8. 总结

RT-DETR是在DETR模型基础上进行改进的，一种基于 DETR 架构的实时端到端检测器，它通过使用一系列新的技术和算法，实现了更高效的训练和推理，在前文我们发表了《基于 OpenVINO™ Python API 部署 RT-DETR 模型 | 开发者实战》和《基于 OpenVINO™ C++ API 部署 RT-DETR 模型 | 开发者实战》，在该文章中，我们基于OpenVINO™ Python 和 C++ API 向大家展示了的RT-DETR模型的部署流程，并分别展示了是否包含后处理的模型部署流程，为大家使用RT-DETR模型提供了很好的范例。
在实际工业应用时，有时我们需要在C#环境下使用该模型应用到工业检测中，因此在本文中，我们将向大家展示使用OpenVINO Csharp API 部署RT-DETR模型，并对比不同编程平台下模型部署的速度。
该项目所使用的全部代码已经在GitHub上开源，并且收藏在OpenVINO-CSharp-API项目里，项目所在目录链接为：

https://github.com/guojin-yan/OpenVINO-CSharp-API/tree/csharp3.0/tutorial_examples

也可以直接访问该项目，项目链接为：

https://github.com/guojin-yan/RT-DETR-OpenVINO.git

项目首发网址为：基于 OpenVINO™ C# API 部署 RT-DETR 模型 | 开发者实战

1. RT-DETR

飞桨在去年 3 月份推出了高精度通用目标检测模型 PP-YOLOE ，同年在 PP-YOLOE 的基础上提出了 PP-YOLOE+。而继 PP-YOLOE 提出后，MT-YOLOv6、YOLOv7、DAMO-YOLO、RTMDet 等模型先后被提出，一直迭代到今年开年的 YOLOv8。
在这里插入图片描述

YOLO 检测器有个较大的待改进点是需要 NMS 后处理，其通常难以优化且不够鲁棒，因此检测器的速度存在延迟。DETR是一种不需要 NMS 后处理、基于 Transformer 的端到端目标检测器。百度飞桨正式推出了——RT-DETR (Real-Time DEtection TRansformer) ，一种基于 DETR 架构的实时端到端检测器，其在速度和精度上取得了 SOTA 性能。

在这里插入图片描述

RT-DETR是在DETR模型基础上进行改进的，它通过使用一系列新的技术和算法，实现了更高效的训练和推理。具体来说，RT-DETR具有以下优势：

1、实时性能更佳：RT-DETR采用了一种新的注意力机制，能够更好地捕获物体之间的关系，并减少计算量。此外，RT-DETR还引入了一种基于时间的注意力机制，能够更好地处理视频数据。
2、精度更高：RT-DETR在保证实时性能的同时，还能够保持较高的检测精度。这主要得益于RT-DETR引入的一种新的多任务学习机制，能够更好地利用训练数据。
3、更易于训练和调参：RT-DETR采用了一种新的损失函数，能够更好地进行训练和调参。此外，RT-DETR还引入了一种新的数据增强技术，能够更好地利用训练数据。

2. OpenVINO

英特尔发行版 OpenVINO™工具套件基于oneAPI 而开发，可以加快高性能计算机视觉和深度学习视觉应用开发速度工具套件，适用于从边缘到云的各种英特尔平台上，帮助用户更快地将更准确的真实世界结果部署到生产系统中。通过简化的开发工作流程， OpenVINO™可赋能开发者在现实世界中部署高性能应用程序和算法。
在这里插入图片描述

OpenVINO™ 2023.1于2023年9月18日发布，该工具包带来了挖掘生成人工智能全部潜力的新功能。生成人工智能的覆盖范围得到了扩展，通过PyTorch*等框架增强了体验，您可以在其中自动导入和转换模型。大型语言模型（LLM）在运行时性能和内存优化方面得到了提升。聊天机器人、代码生成等的模型已启用。OpenVINO更便携，性能更高，可以在任何需要的地方运行：在边缘、云中或本地。

3. 环境配置

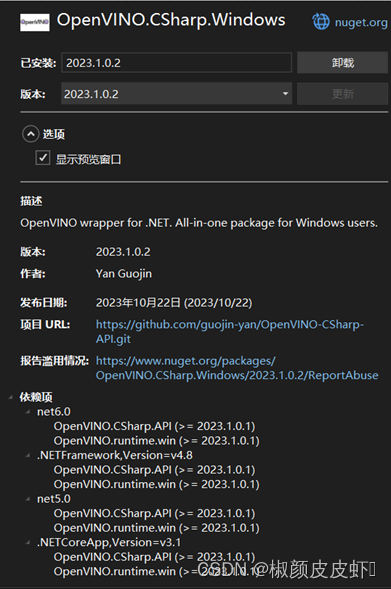

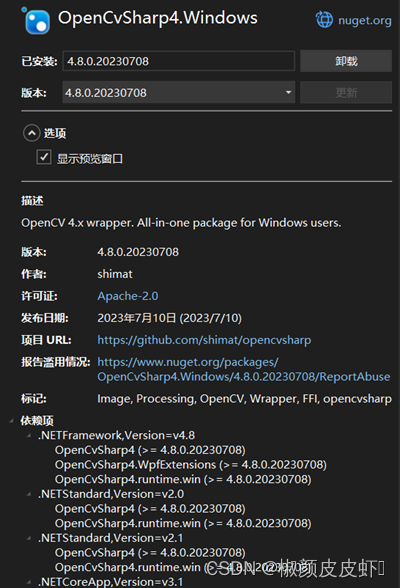

本文中主要使用的项目环境可以通过NuGet Package包进行安装，Visual Studio 提供了NuGet Package包管理功能，可以通过其进行安装，主要使用下图两个程序包，C#平台安装程序包还是十分方便的，直接安装即可使用：
在这里插入图片描述

除了通过Visual Studio 安装，也可以通过 dotnet 指令进行安装，安装命令为：

dotnet add package OpenVINO.CSharp.Windows --version 2023.1.0.2
dotnet add package OpenCvSharp4.Windows --version 4.8.0.20230708

4. 模型下载与转换

在之前的文章中我们已经讲解了模型的到处方式，大家可以参考下面两篇文章实现模型导出：《基于 OpenVINO™ Python API 部署 RT-DETR 模型 | 开发者实战》和《基于 OpenVINO™ C++ API 部署 RT-DETR 模型 | 开发者实战》。

5. C#代码实现

为了更系统地实现RT-DETR模型的推理流程，我们采用C#特性，封装了RTDETRPredictor模型推理类以及RTDETRProcess模型数据处理类，下面我们将对这两个类中的关键代码进行讲解。

5.1 模型推理类实现

C# 代码中我们定义的RTDETRPredictor模型推理类如下所示：

public class RTDETRPredictor
{


    public RTDETRPredictor(string model_path, string label_path,
    string device_name = "CPU", bool postprcoess = true)
    {

   }
    public Mat predict(Mat image)
    {

   }
    private void pritf_model_info(Model model)
    {

   }
    private void fill_tensor_data_image(Tensor input_tensor, Mat input_image)
    {

   }
    private void fill_tensor_data_float(Tensor input_tensor, float[] input_data, int data_size)
    {

   }
    RTDETRProcess rtdetr_process;
    bool post_flag;
    Core core;
    Model model;
    CompiledModel compiled_model;
    InferRequest infer_request;
}

1. 模型推理类初始化

首先我们需要初始化模型推理类，初始化相关信息：

public RTDETRPredictor(string model_path, string label_path, string device_name = "CPU", bool postprcoess = true)
{


    INFO("Model path: " + model_path);
    INFO("Device name: " + device_name);
    core = new Core();
    model = core.read_model(model_path);
    pritf_model_info(model);
    compiled_model = core.compile_model(model, device_name);
    infer_request = compiled_model.create_infer_request();
    rtdetr_process = new RTDETRProcess(new Size(640, 640), label_path, 0.5f);
    this.post_flag = postprcoess;
}

在该方法中主要包含以下几个输入：

model_path：推理模型地址；
label_path：模型预测类别文件；
device_name：推理设备名称；
post_flag：模型是否包含后处理，当post_flag = true时，包含后处理，当post_flag = false时，不包含后处理。

2. 图片预测API

这一步中主要是对输入图片进行预测，并将模型预测结果会知道输入图片上，下面是这阶段的主要代码：

public Mat predict(Mat image)
{


    Mat blob_image = rtdetr_process.preprocess(image.Clone());
    if (post_flag)
    {


        Tensor image_tensor = infer_request.get_tensor("image");
        Tensor shape_tensor = infer_request.get_tensor("im_shape");
        Tensor scale_tensor = infer_request.
