上一篇《高分7(GF7)卫星数据制作DEM》得到的DEM初级产品，经下述处理可得到更为精细的产品。NCC方法生成DSM后，得到2层数据：DSM结果和可靠性系数映像数据。观察初级DSM数据，可能如图1所示。

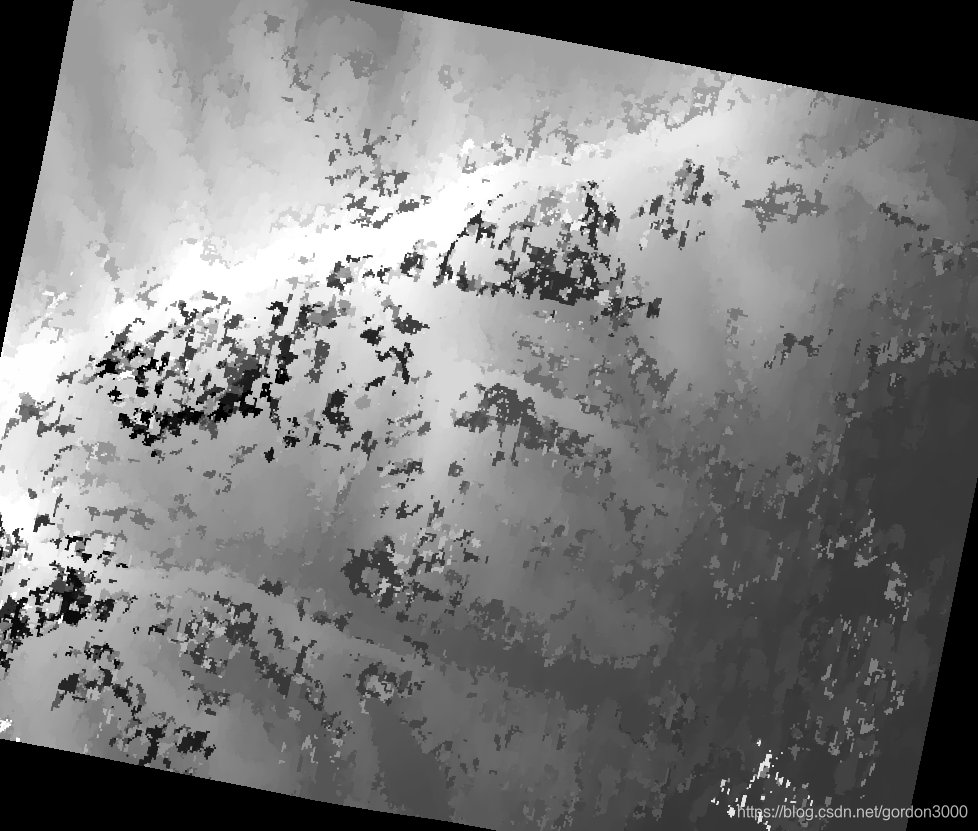

图1 NCC DEM结果

可见这样的脏数据是无法直接使用的。从图2菜单项选择 DEM编辑，使之被处理成可用数据。

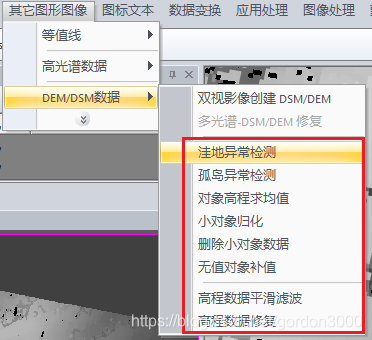

 图2  DEM处理菜单

下述处理不是每步必须进行，仅必要时执行相应处理。

一、洼地异常检测

除干旱区域沙漠盐碱地等地区外，山区天然的大片洼地通常是不存在的，要么形成积水的水体，要么从低矮处水流走了，当然小区域比较浅的低洼地是有的。图1中颜色比较黑的区域地低矮区域多是不可靠数据。需要滤除并对其进行插值修复。从层列表窗口勾选需要处理的层，从图2选择洼地异常检测。出现图3对话框。

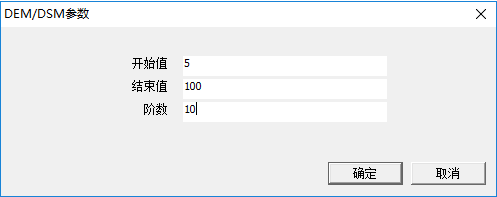

图3  洼地检测参数对话框

图3中第1、2项的单位是像素数。里面的值表示意思是从数据集中检测从5*5到100*100个像元的孤立洼地，分10阶搜索。结束值越大、阶数越多搜索时间越长。搜索结束后进行删除和插值填充。处理结果见图4。

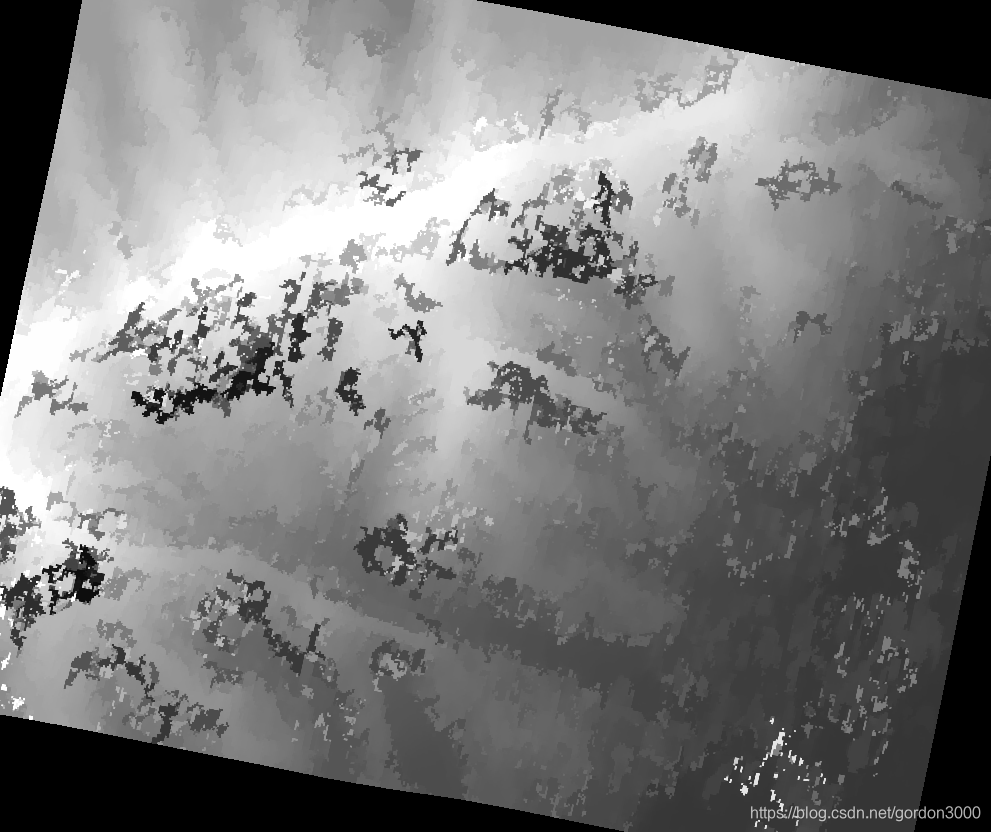

图4 洼地检测结果
