链路聚合（Link Aggregation）

链路聚合

1.是指将具有相同传输介质类型、相同传输速率的物理链路“捆绑”在一起，逻辑上当成一条链路。

2.链路聚合形成的逻辑端口成为smartgroup，可以把smartgroup当做普通端口使用。

3.聚合的链路又称作干线（Trunk）。

链路聚合的优点

1.增加了带宽。

2.增加了可靠性，实现链路冗余。

3.当有一条链路断开，流量会自动在剩下的链路间重新分配。

4.避免二层环路。

聚合条件

1.所选择的端口必须工作在相同传输介质、全双工模式、工作速率一致。

2.端口的VLAN配置必须一致（端口类型、VLAN ID、PVID等均一致）。

链路聚合方式

1.静态聚合：

手动将端口加入聚合组，交换机之间没有协议报文的交互。这种方式不利于观察聚合端口的状态，有可能造成部分业务中断。

2.动态聚合：

交换机之间通过LACP（Link Aggregation Control Protocol）协议的交互将端口聚合，形成一个逻辑端口。

LACP自动产生聚合、自动发现故障链路，在获得最大的带宽同时保证链路有效性。

GNS3仿真（静态聚合）

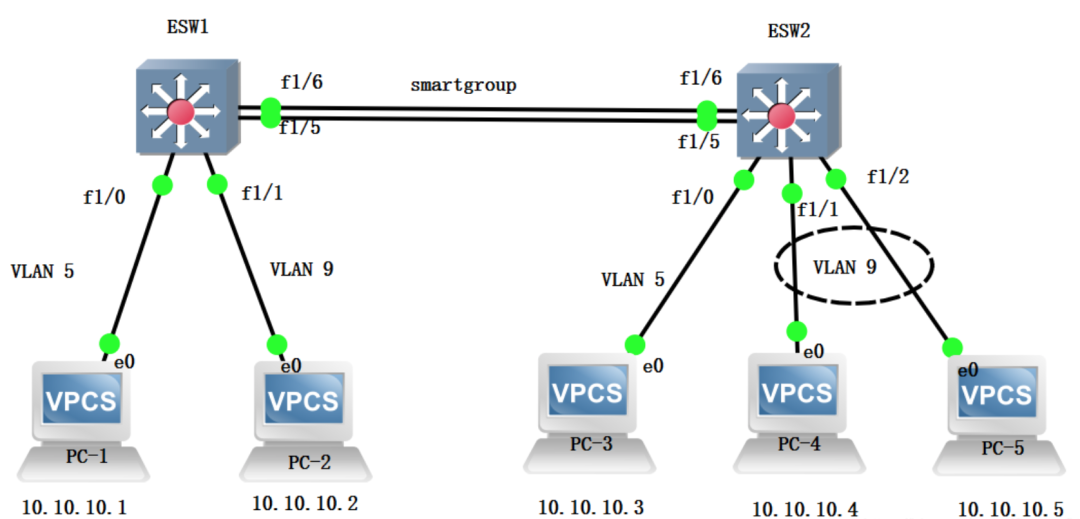

拓扑规划、IP规划、VLAN规划：

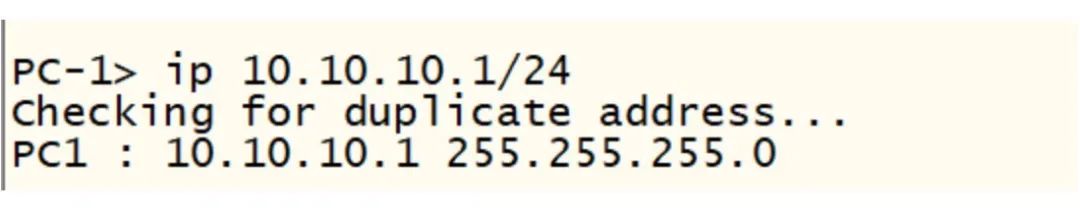

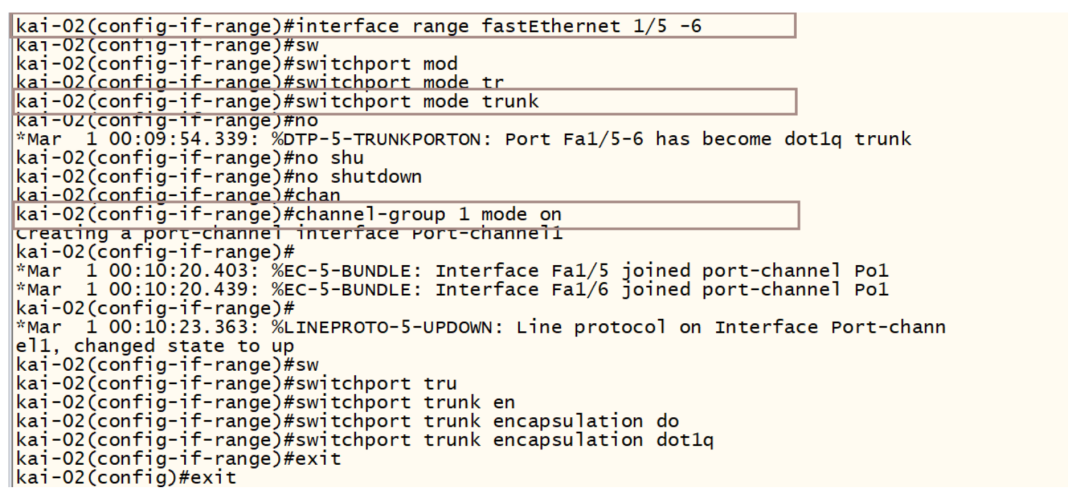

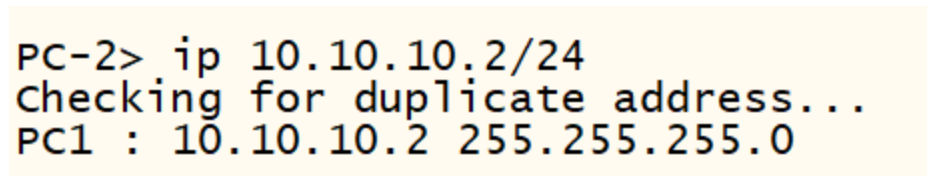

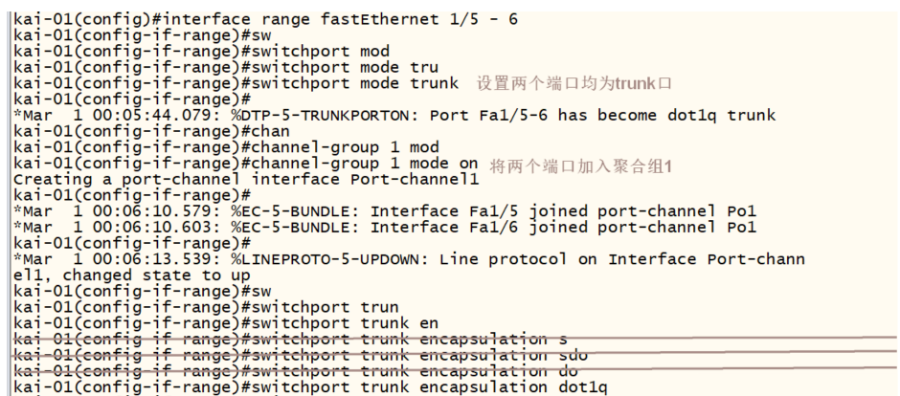

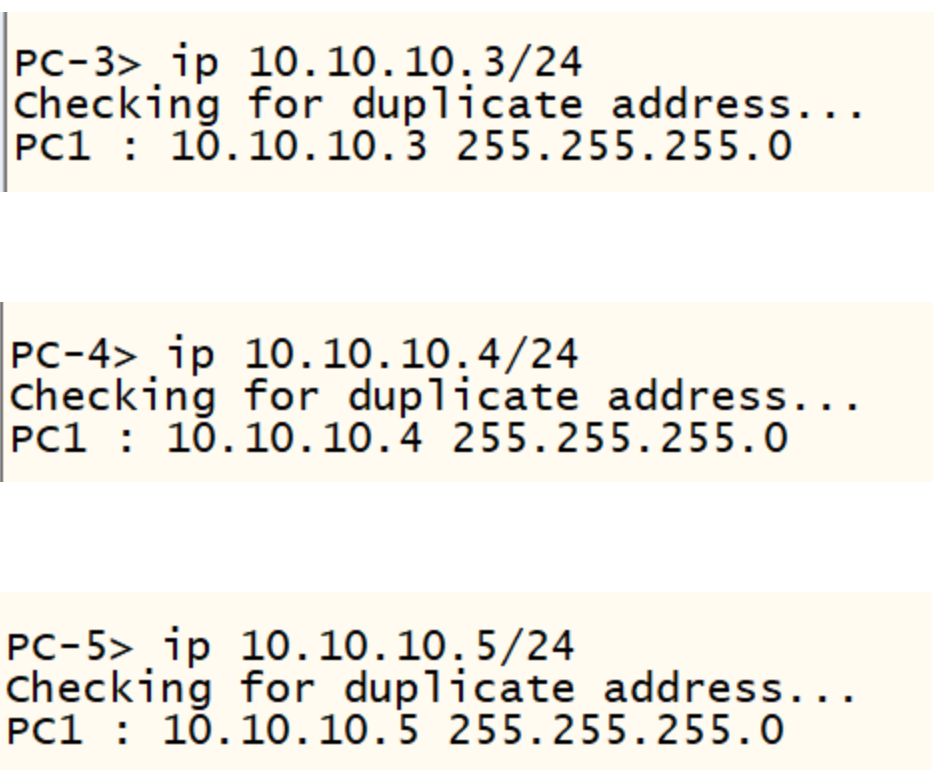

配置主机IP、配置交换机：↓↓↓

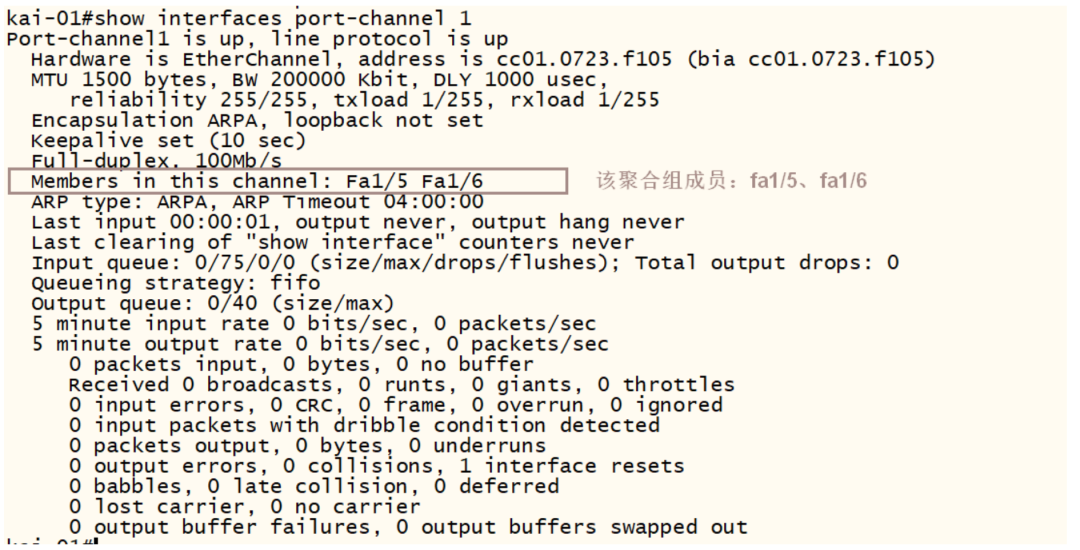

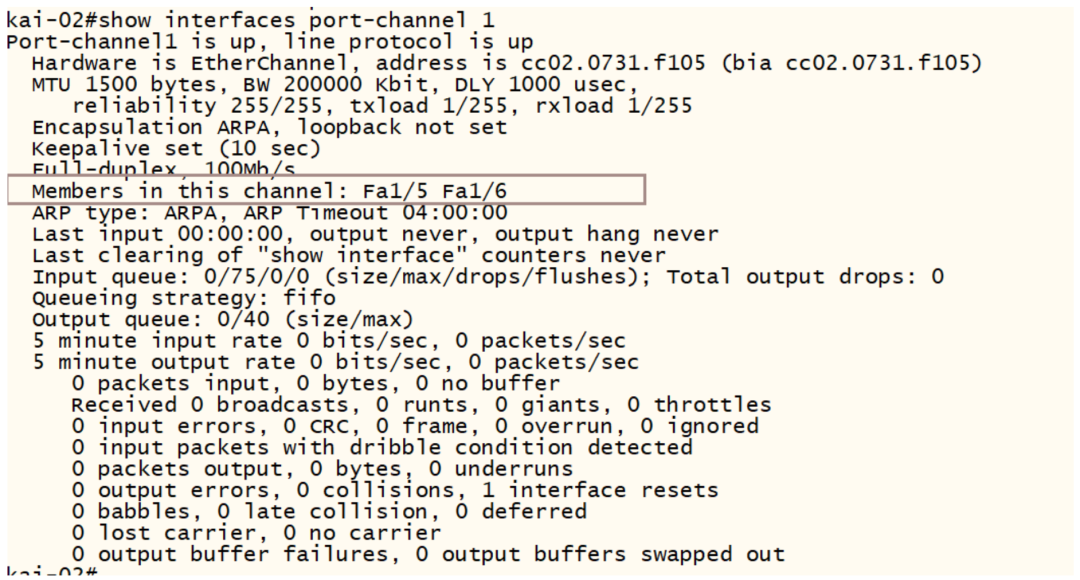

查看聚合情况：↓↓↓

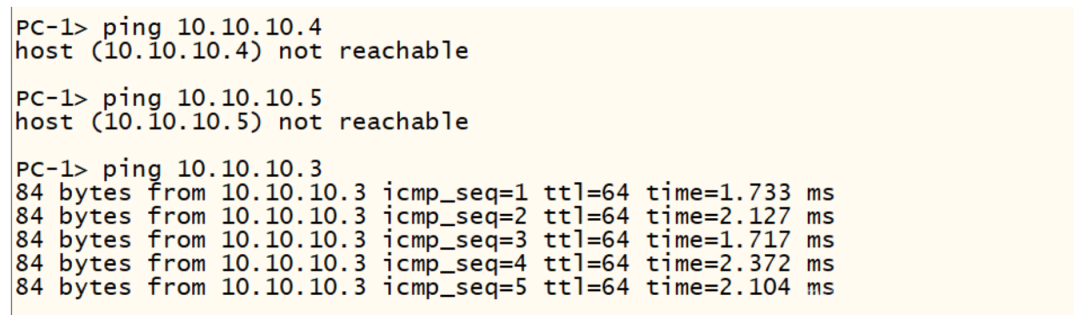

测试ping：↓↓↓

同一VLAN的主机之间可以ping通，不同VLAN的主机之间不可达。

手动破坏掉聚合组中其中一条链路查看ping的情况：↓↓↓

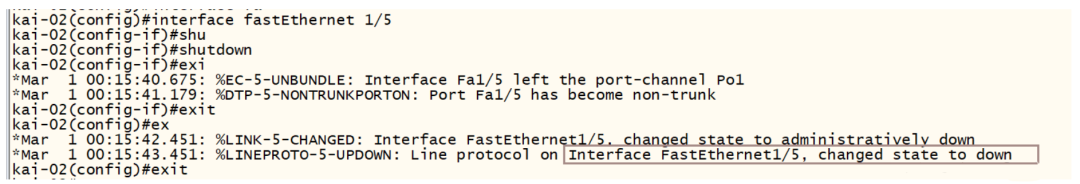

将交换机-02的fa1/5端口状态设置为down：↓↓↓

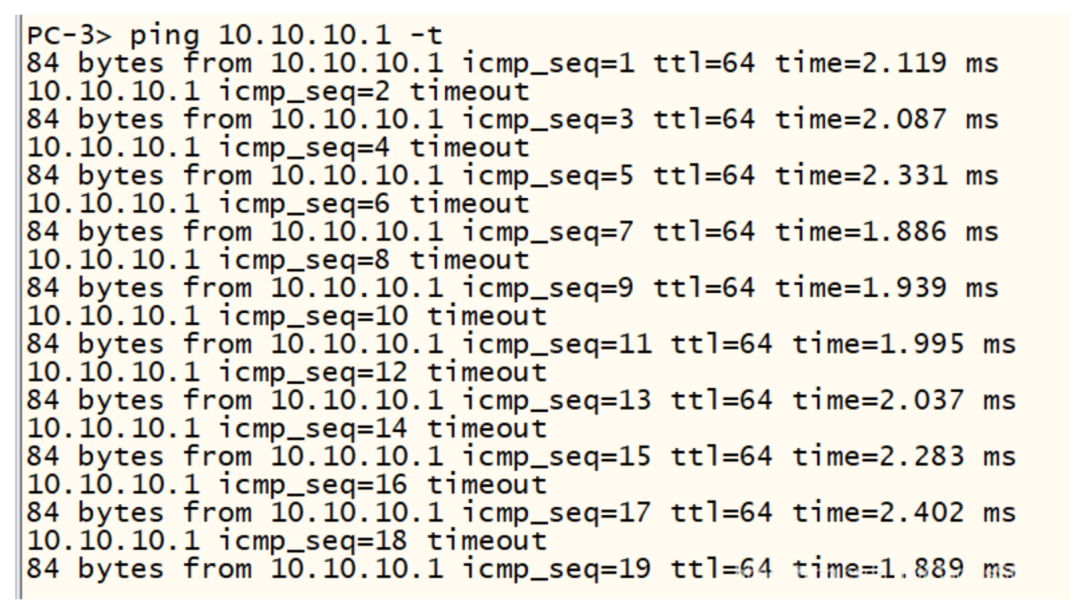

由上图发现，PC3 ping PC1仍然是可达的，不过有丢包现象。

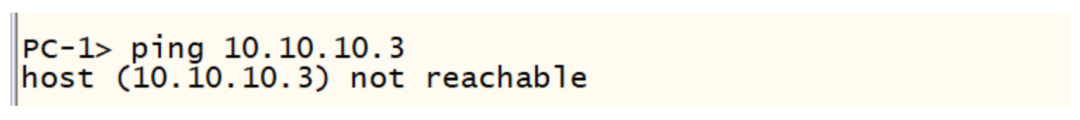

由上图发现，PC1 ping PC3是不可达的。

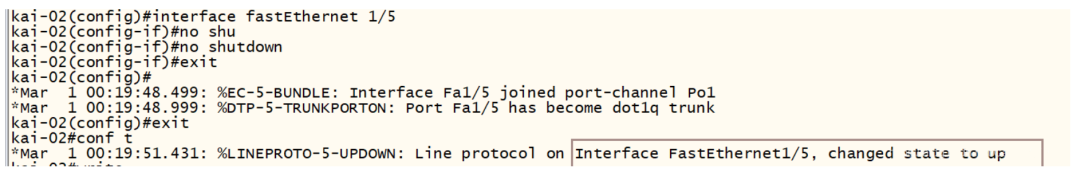

重新设置交换机-02的fa1/5端口为up：↓↓↓

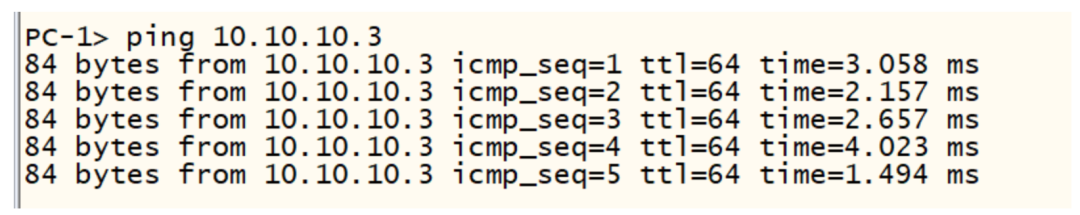

测试ping：（PC1 ping PC3是可达的）：↓↓↓
