在AS内部，所有路由器通过IGP交换公网路由信息，并通过LDP相互分发公网标签；若使用RR，则PE与RR之间通过iBGP建立VPNv4地址簇的连接关系，并通过携带扩展团体属性（extend community）交换私网路由信息，iBGP同时承担私网标签的分发。
在AS之间，ASBR之间通过eBGP交换公网路由信息，并通过LDP交换公网标签；与此同时，ASBR需要把获取对端PE/RR的3层可达信息并传递给本AS的PE/RR，使得本AS内的PE/RR到对端PE/RR可达，本方式使用静态路由+重分发IGP的方式实现。本端PE/RR与对端PE/RR之间通过eBGP建立VPNv4地址簇的连接关系，并通过携带扩展团体属性（extend community）交换私网路由信息。eBGP同时跨AS承担私网标签的分发。

转发层面（标签交换）

转发层面主要涉及LSP上的标签交换。标签交换主要分为从CE到PE，从PE/RR到PE/RR，从PE到CE三段LSP。

PE从CE收到指向目的VPN的数据包后，检查FIB和LFIB，贴上私网标签（如果AS内有RR则由RR分发，没有则由对端AS的RR/PE分发）和公网标签，转发给下一条。（如果PE与RR直连，则实际上只有一个私网标签，因为PHP（倒数第二跳弹出））。
RR收到后检查FIB和LFIB，把私网标签换成中转PE/RR的MP-BGP分发的标签，公网标签换成由下游分发的指向对端AS PE/RR的标签。往后一直到对端PE/RR之前，途中LSR均只交换头标签，出标签均指向对端PE/RR。最终到达目的PE，并在倒数第二跳弹出顶层公网标签，只留下底层私网标签。
目的PE接到保留私网标签的数据包，检查LFIB知道目的地属于其中一个VRF实例，且不再使能mpls，因此弹出标签，将数据包转发至该出口并恢复路由转发。

详细介绍

Option C也称为Multihop EBGP redistribution of labeled VPN-IPv4 routes。与Option B相比，要求PE/RR之间直接建立域间VPNv4地址簇的eBGP邻居关系（需要支持eBGP多跳）。ASBR不再需要创建VRF，也不再传递VPN私网路由。

PE/RR的BGP从VRF实例提取IPv4路由，添加RD形成VPNv4 NLRI，由eBGP通告给对端PE/RR。RD通过NLRI里的扩展团体属性（extend community）携带。由于PE/RR的可达性信息只有在本AS内，对端AS无法获取该路由。有两种方式可以使对端PE/RR能够获得本地PE/RR的可达性路由信息：

方式一、本端ASBR通过其它路由协议（本实验中通过静态路由指定）获得对端AS中的PE/RR update-source，将其重分发到IGP中（本实验为OSPF），使本端PE/RR以Global Route的方式获得该路由。这时生成的LSP（标签交换路径）最多有2层标签：

内层为目的VPN的私网标签
外层为对端PE/RR的公网标签

方式二、本端ASBR通过eBGP IPv4实例获取对端AS中的PE/RR update-source，并通过iBGP传递给PE/RR。由于BGP默认不为ipv4路由绑定和分发标签，需要手动使能。这时生成的LSP最多有3层标签：

内层为目的VPN的私网标签
中层为对端PE/RR的公网标签
外层为本地ASBR的公网标签

实验

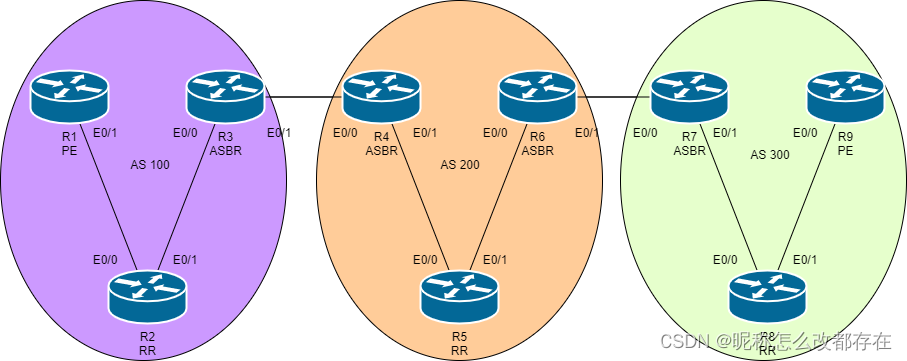

上图中，AS100中的172.168.1.0/24要与AS300中的192.168.1.0/24通信。假设该VPN命名为VRF_1，其ID统一分配为1。则AS100中的VRF RD为100:1，AS200中的VRF RD为200:1，AS300中的VRF RD为300:1。R1、R9分别作为AS100和AS300的PE；R2、R5、R8分别作为各自AS的RR；R3、R4、R6、R7分别作为各自AS的ASBR。为简化配置，PE接口直连终端，不再需要把MP-BGP所传送的VRF路由重分发到PE中。

邻接关系

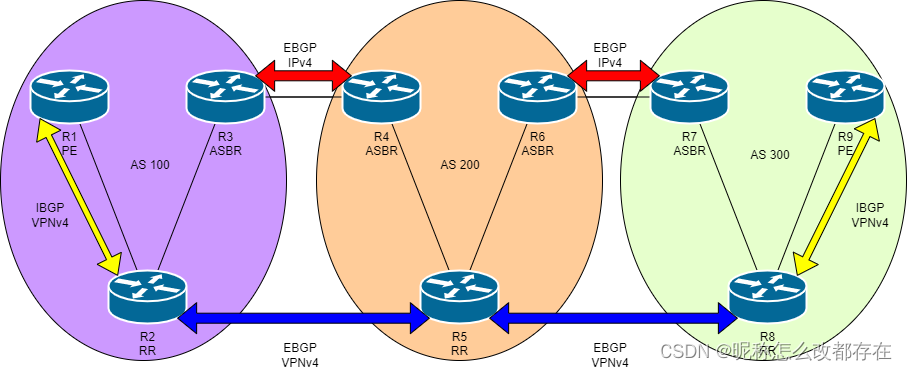

本地PE与本地RR之间建立iBGP关系，交换VPNv4地址簇路由信息；不同AS的PE/RR相互间建立eBGP关系，交换VPNv4地址簇路由信息；本地ASBR与对端ASBR之间建立eBGP关系，交换IPv4路由。

配置

R1：

hostname AS100-R1
!
ip vrf VRF_1
 rd 100:1
 route-target export 100:1
 route-target import 300:1
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
interface Ethernet0/0
 ip vrf forwarding VRF_1
 ip address 172.16.1.1 255.255.255.0
interface Ethernet0/1
 ip address 12.0.0.1 255.255.255.0
 mpls ip
!
router ospf 100
 router-id 1.1.1.1
 passive-interface Loopback0
 network 1.1.1.1 0.0.0.0 area 0
 network 12.0.0.1 0.0.0.0 area 0
!
router bgp 100
 bgp router-id 1.1.1.1
 no bgp default ipv4-unicast
 neighbor 2.2.2.2 remote-as 100
 neighbor 2.2.2.2 update-source Loopback0
 address-family ipv4
  neighbor 2.2.2.2 activate
 address-family vpnv4
  neighbor 2.2.2.2 activate
  neighbor 2.2.2.2 send-community extended
 address-family ipv4 vrf VRF_1
  redistribute connected
 exit-address-family
!
mpls ldp router-id Loopback0 force
end

R2：

hostname AS100-R2
!
ip vrf VRF_1
 rd 100:1
 route-target export 100:1
 route-target export 300:1
 route-target import 100:1
 route-target import 300:1
!
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
interface Ethernet0/0
 ip address 12.0.0.2 255.255.255.0
 mpls ip
interface Ethernet0/1
 ip address 23.0.0.2 255.255.255.0
 mpls ip
!
router ospf 100
 router-id 2.2.2.2
 passive-interface Loopback0
 network 2.2.2.2 0.0.0.0 area 0
 network 12.0.0.2 0.0.0.0 area 0
 network 23.0.0.2 0.0.0.0 area 0
!
router bgp 100
 bgp router-id 2.2.2.2
 no bgp default ipv4-unicast
 neighbor 1.1.1.1 remote-as 100
 neighbor 1.1.1.1 update-source Loopback0
 neighbor 3.3.3.3 remote-as 100
 neighbor 3.3.3.3 update-source Loopback0
 neighbor 5.5.5.5 remote-as 200
 neighbor 5.5.5.5 ebgp-multihop 255
 neighbor 5.5.5.5 update-source Loopback0
 address-family ipv4
  neighbor 1.1.1.1 activate
  neighbor 1.1.1.1 route-reflector-client
  neighbor 3.3.3.3 activate
  neighbor 3.3.3.3 route-reflector-client
  neighbor 5.5.5.5 activate
 address-family vpnv4
  neighbor 1.1.1.
