AD元件库和封装库转换成KiCAD库方法

从github或gitee下载(克隆)pcad2kicad工具

打开网址： $h t t p s : / / g i t h u b . c o m / x t o o l b o x / p c a d 2 k i c a d$ ，克隆或下载PCAD/AD库文件转换KiCad工具

在这里插入图片描述

图1.1 克隆工具

在这里插入图片描述

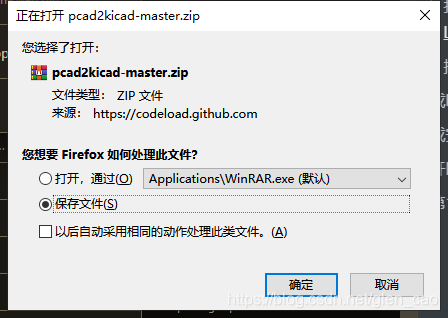

图1.2 下载工具

下载安装luaforwindows5.1.5.52.exe
1. 打开网址： $h t t p s : / / g i t h u b . c o m / r j p c o m p u t i n g / l u a f o r w i n d o w s / r e l e a s e s / t a g / v 5.1.5 - 52$ ，下载LuaForWindows_v5.1.5-52.exe工具
2. 按默认设置安装程序

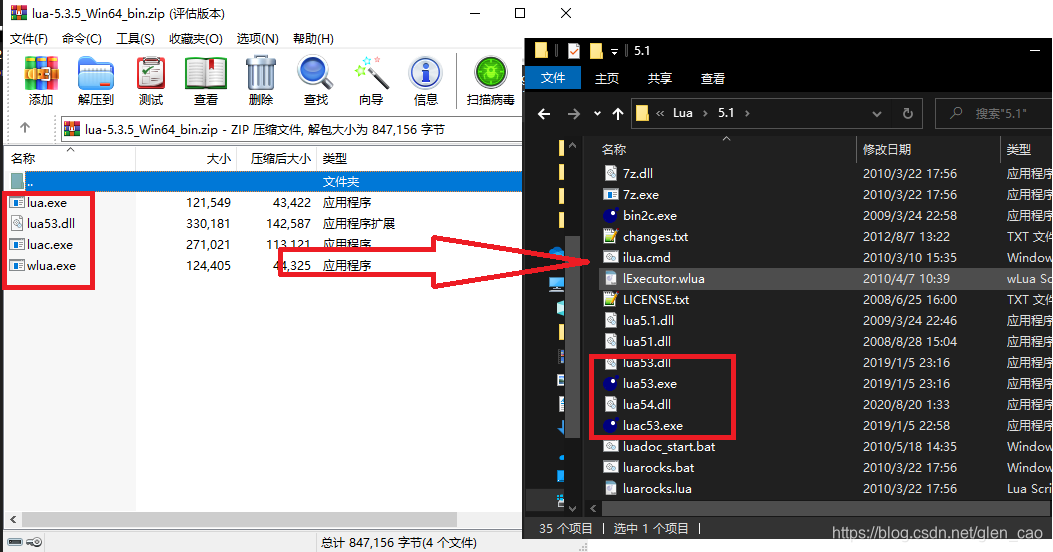

下载lua5.3升级包，并解压到luaforwindows5.1安装目录“$ .Lua/5.1/ $”路径下
下载安装7z压缩工具

打开网址： $h t t p s : / / w w w . 7 - z i p . o r g / d o w n l o a d . h t m l$ ，下载最新版工具并按默认安装

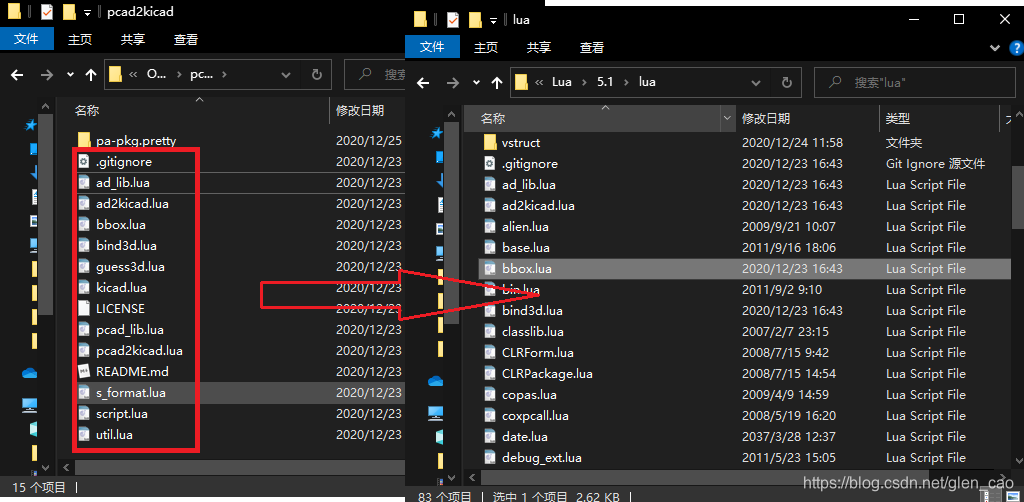

把第1步的pcad2kicad文件夹内的内容复制到luaforwindows5.1安装目录“$ .Lua/5.1/lua $”路径下

在这里插入图片描述

把pcad2kicad文件夹(含内部所有文件)复制到C盘根目录
提取AD元件库，使用lua命令转换为KiCAD符号库
1. 使用AD软件导出库文件，这个过程不演示了

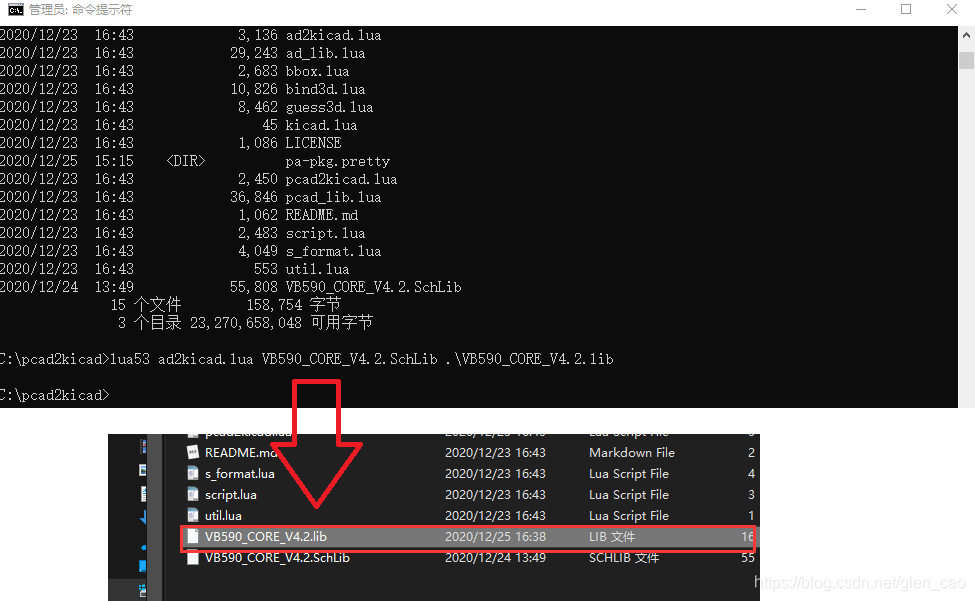

2. 执行 lua53 ad2kicad.lua VB590_CORE_V4.2.SchLib .\VB590_CORE_V4.2.lib 命令，执行如下图所示

在这里插入图片描述

提取AD封装库(保存为P-CAD文件格式的库)，使用lua命令转换为KiCAD符号库
1. 使用AD软件将封装库文件另存为 $x x x - P k g . l i a$ 的P-CAD库文件，这个过程不演示了

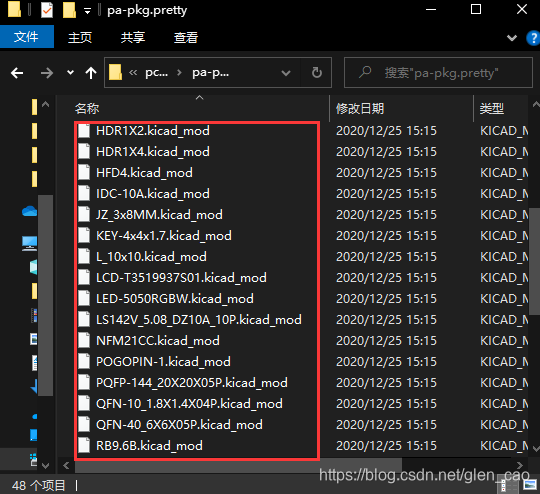

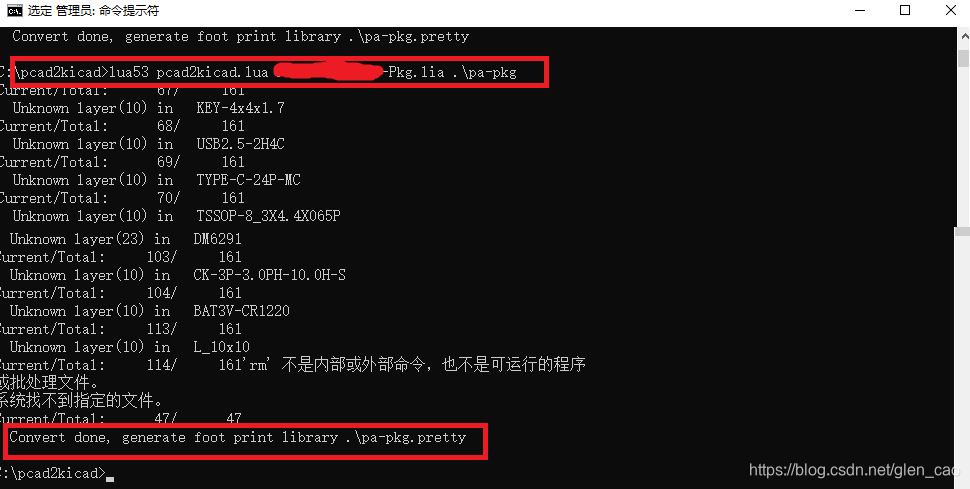

2. 执行 lua53 pcad2kicad.lua xxx-Pkg.lia .\pa-pkg 命令，执行如下图所示
