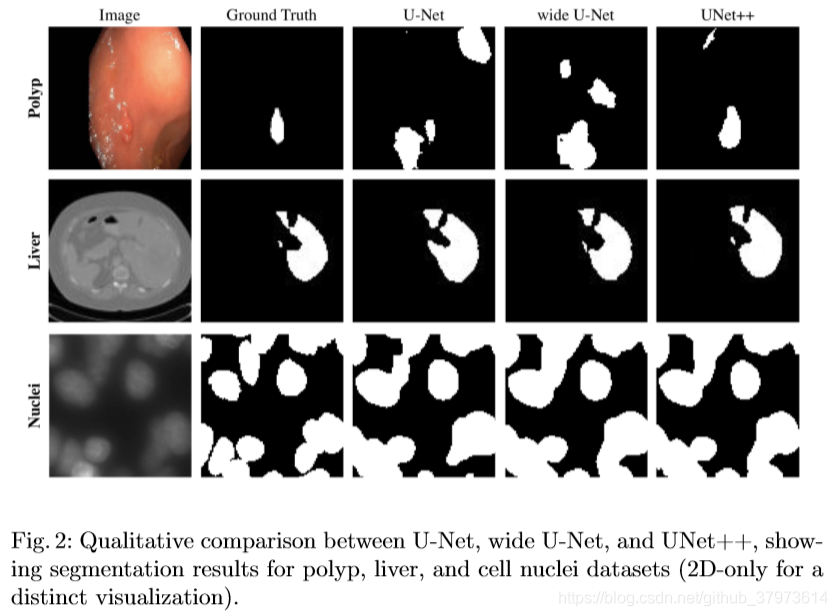

在这里插入图片描述

文章目录

U-net

U-Net是一篇基本结构非常好的论文，主要是针对生物医学图片的分割，而且，在今后的许多对医学图像的分割网络中，很大一部分会采取U-Net作为网络的主干。

概述

博客都将用一个概述对论文进行一个很简介的概述：

  • 解决什么问题？
    • 医学图像的分割
  • 使用的方法？
    • 继承FCN的思想，继续进行改进。但是相对于FCN，有几个改变的地方，U-Net是完全对称的，且对解码器（应该自Hinton提出编码器、解码器的概念来，即将图像->高语义feature map的过程看成编码器，高语义->像素级别的分类score map的过程看作解码器）进行了加卷积加深处理，FCN只是单纯的进行了上采样。
    • Skip connection：两者都用了这样的结构，虽然在现在看来这样的做法比较常见，但是对于当时，这样的结构所带来的明显好处是有目共睹的，因为可以联合高层语义和低层的细粒度表层信息，就很好的符合了分割对这两方面信息的需求。
    • 联合：在FCN中，Skip connection的联合是通过对应像素的求和，而U-Net则是对其的channel的concat过程。
  • Innovation：

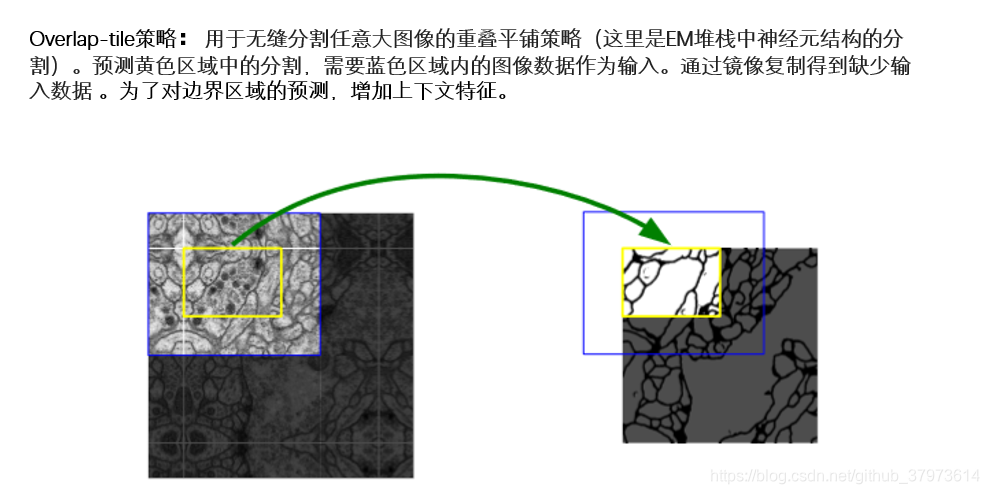

    • overlap-tile策略
    • 随机弹性变形进行数据增强

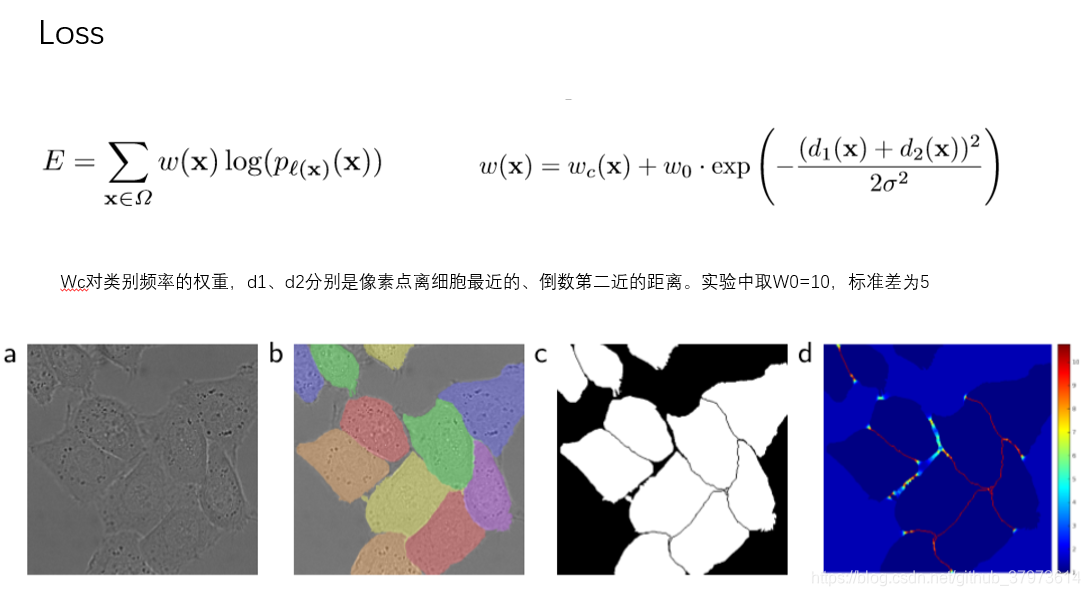

    • 使用了加权loss
  • result

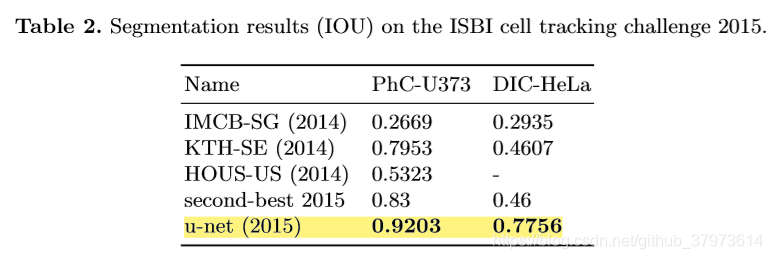

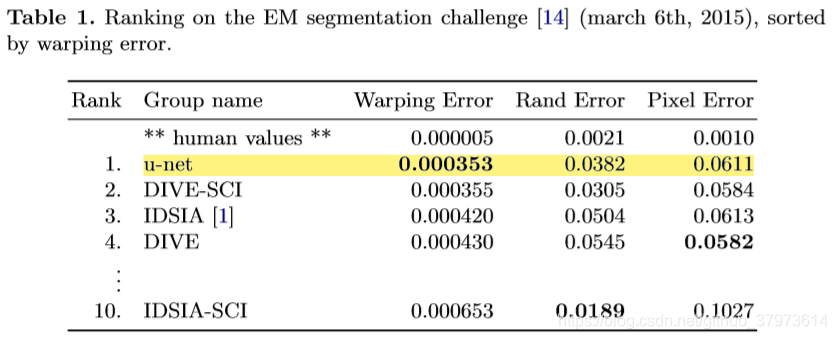

    • 相对于当年的，在EM segmentation challenge at ISBI 2012上做到比当时的best更好。而且速度也非常的快。其有一个很好的优点，就是在小数据集上也是能做得比较好的。就比如EM 2012这个数据集就只是30个果蝇第一龄幼虫腹侧神经所索的连续部分透射电子显微镜图。
  • 还存在的问题
    • 这个得看其后面的论文，要说的话，可以将其网络的深度到底取多深的问题作为一个点。

细节部分

以下是整体的结构图（对于这两篇论文，我比较关注的是他们的结构，同样论文也是把他们的结构作为卖点，论文中其余的很多细节都没有很详细的说明）：
在这里插入图片描述

1、结构的解析

整体结构就是先编码（下采样）， 再解码（上采样），回归到跟原始图像一样大小的像素点的分类。

  • 首先是输入图像的大小，这个是根据再高层的大小来进行反推的，最后取的一个比较合适的方便计算的输入大小。
  • 下采样是通过max pool 2x2来进行1/2下采样的，下采样之间是两个conv卷积层，这里的卷积是使用valid卷积。所以在卷积过程中图像的大小是会减小的。这会造成一个问题，就是造成了在skip connection部分concat时候大小不一致，因为在上面有一个copy & crop操作，crop就是为了将大小进行裁剪的操作。
  • 虽然上面有说到crop操作，但若是在卷积的时候使用的是same，就无需这个操作，至于这其中的影响，我觉得应该是不会造成太大的影响的，而且还会方便计算操作。这是same的代码。
  • 上采样，相对于FCN的转置卷积进行上
