本文详细解析了移动端钉钉和QQ的数据库设计，包括用户信息表、企业群组、聊天记录表以及消息类型和数据来源。特别关注了MD5加密在关联聊天记录中的应用和QQ使用Protobuf处理图片和语音消息的复杂性。

移动端常见即时通讯数据库设计

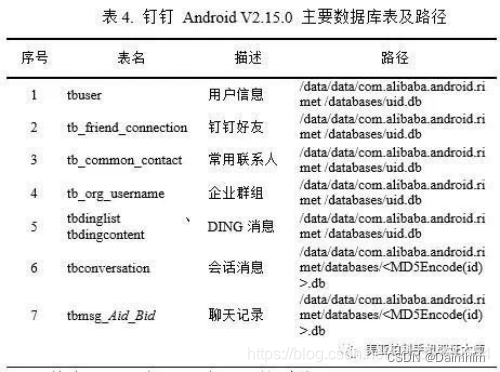

钉钉数据库表

表名	描述
conntact	用户信息
usual_contact	常用联系人
org_username	企业群组
DTOrganization	企业信息
Ding	DING消息

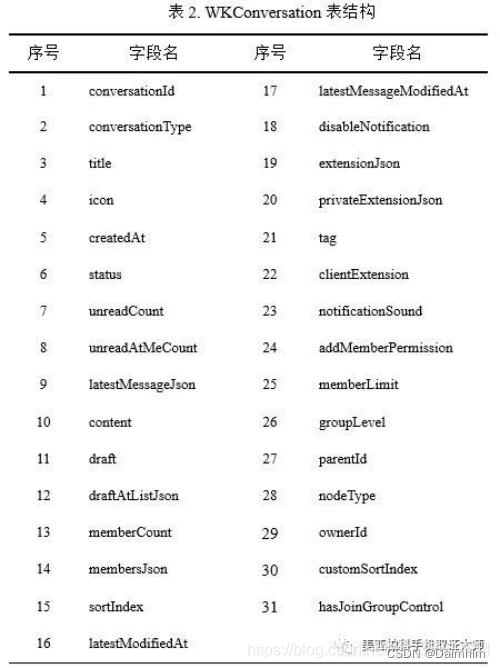

WKConversation	会话消息

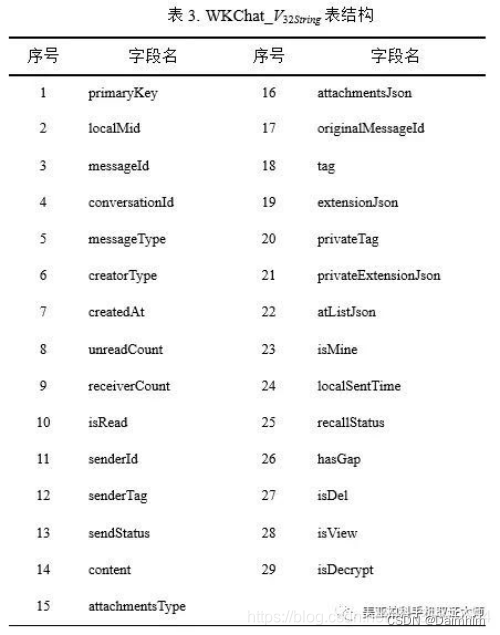

WKChat_V32String	聊天记录

根据WKConversation表关联WKChat_V32String主要步骤可描述为：

STEP1：从WKConversation表中查找conversationId字段所对应的值，记为VcId标识会话ID，执行STEP2。
STEP2：根据STEP1所得的会话ID关联与相应的聊天内容表。即对VcId进行MD5加密得32位的密文，记为VMD5String。即VMD5String = MD5Encode(VcId) ，其中MD5Encode表示MD5加密算法，执行STEP3。
STEP3：拼接表名。在STEP2计算所得的32位密文VMD5String，前添加” WKChat_”前缀后即为所求表名。

钉钉数据来源：逆向开发学习手机取证之钉钉取证分析

QQ数据库表

表名	描述
conversation_info	会话信息表
Friends	好友表
TroopInfoV2	群聊表
TroopMemberInfo	群成员信息表
TroopMemberCardInfo	群成员信息表
DynamicAvatar	头像表

好友表：Friends

目前好友表存储中好友的qq号，昵称，备注，昵称全拼，时间字段等等有效信息，sql如下所示：

字段名	描述
uin	qq号
name	昵称
remark	备注
mCompareSpell	昵称全拼
datetime	时间

未通过的添加好友信息也在该表中

群聊表：TroopInfoV2

群聊表中包含了当前qq号，群qq号，群昵称，群备注，群主qq，时间等字段，sql如下所示：

字段名	描述
uin	qq号
troopuin	群qq号
troopname	群昵称
troopRemark	群备注
troopowneruin	群主qq
timeSec	时间

陌生人信息：TroopMemberInfo

即同属于一个群但不是好友的关系的sql如下
select memberuin,troopuin, alias, autoremark, friendnick, datetime from TroopMemberInfo where memberuin not in(select uin from Friends)

会话表：conversation_info

会话表有存入所有的会话uin,uin的md5加密大写32字符串得到相应会话聊天记录表

消息记录表

mr_friend_md5(qq)_New
mr_troop_md5(qq)__New

好友会话消息记录表：mr_friend__New：其中的”“是好友的QQ号uin的MD5加密32位字符串。

eg：mr_friend_3DAEEB4D801A88F08AF16930B5DB7C60_New

群会话消息记录表：mr_troop__New: 其中的”“是群组的群号uin的MD5加密32位字符串。

eg：mr_troop_62CE79A16BB9C8F8193BF1B043B05D82_New

-1000：文本消息 -2000：图片 -2002：语音

(1)消息都是存在msgData这个字段里面，需要解密，msgData原生字段类型为blob，解密的方式：文本和图片，语音的解密方式是不一样的。
(2)图片，语音解密相对就比较复杂，qq使用了Google的Protobuf

QQ数据来源：析QQ数据库

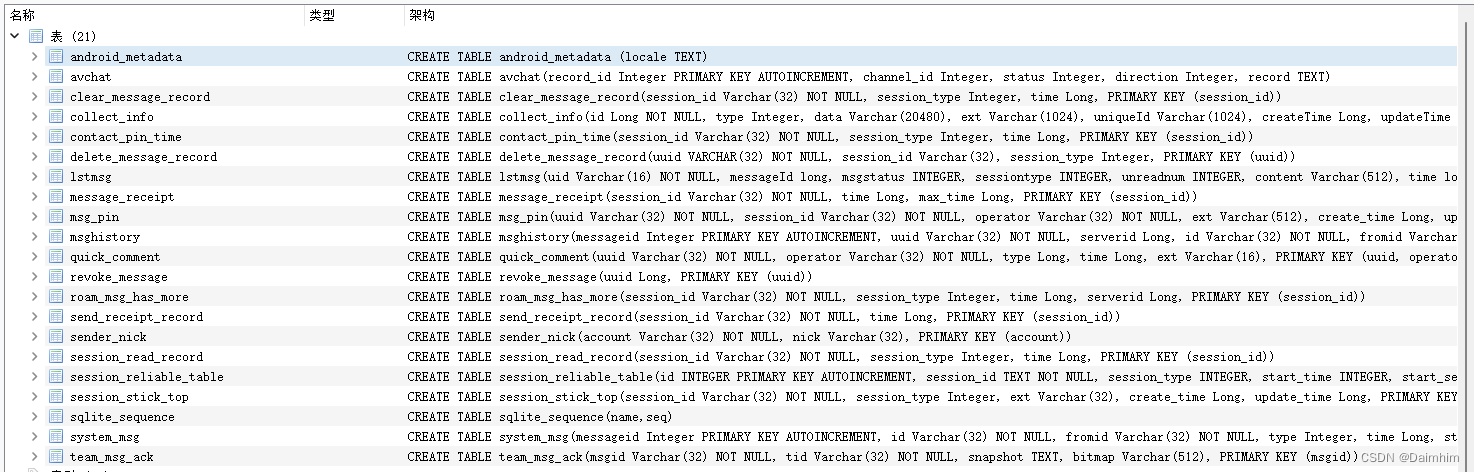

网易云信

表名	描述
msghistory	消息表
lstmsg	存储每个会话最后一条消息
session_read_record	会话读取记录
message_receipt	消息回执
clear_message_record	清除消息记录
delete_message_record	删除消息记录
send_receipt_record	发送收据记录
sender_nick	发送人昵称
