Android汽车服务篇(三) CarPropertyService下篇我们继续看一看看CarPropertyService, 这个服务也是很重要的, 绝大部分与车辆硬件功能相关联的属性,如空调, 车舱功能, 车辆传感器等都是通过CarPropertyService来读取或者设置的. CarPropertyManager 是CarPropertyService在客户端的代理, 通过CarPropertyManager提供的API,可以设置和获取车辆各个属性的状态. 阅读详情

AI摘要

本文详细介绍了CarPropertyManager和CarPropertyService在AndroidAutomotiveOS中的作用，展示了CarPropertyManager在不同版本的API中角色转变，以及它们与其他服务的关联。文章还涵盖了CarPropertyManager的方法、使用技巧、相关辅助类以及其背后的工作原理，包括与VehicleHAL的通信机制。

重要类的源码文件名及位置：

CarPropertyManager.java

packages/services/Car/car-lib/src/android/car/hardware/property/

CarPropertyService.java

packages/services/Car/service/src/com/android/car/

类的介绍：

CarPropertyManager：是CarPropertyService在客户端的代理,通过 CarPropertyManager中提供的 API,可以设置和获取车辆各个属性的状态。但在实际使用时,CarPropertyManager 却未必是开发者使用最频繁的对象。尤其是在 Android9平台上开发时,当开发者想控制空调相关的功能的时候,也许会使用 CarHvacManager;当想获取车辆信息的时候,也许会使用 CarInfoManager;当想获取车辆传感器数据的时候,会使用 CarSensorManager。但其实无论是 CarHvacManager还是 CarInfoManager或是 CarSensorManager,它们最后都会通过 CarPropertyManager来获取设置属性,在服务端对应的都是 CarPropertyService。通过ICarImpl中getCarService方法也可以很清楚地发现这一点，在Android 10中，谷歌官方直接推荐使用CarPropertyManager；

CarPropertyService：绝大部分与车辆硬件相关联的属性，如空调、车舱功能、车辆传感器等都是通过CarPropertyService来读取或者设置的。

类的使用：

CarPropertyManager：在安卓9中CarPropertyManger还是隐藏（hide）接口，所以不会在公开的SDK中出现，但是它十分重要。而在Android 10中，CarPropertyManger变成了车辆属性的主要API，并允许任何运行在Android Automotive OS上的应用进行调用。初看CarPropertyManger会觉得很熟悉，它的方法包括（但不限于）以下这些：

boolean registerListener(CarPropertyEventCallback callback, int prop, float rate)
boolean isPropertyAvailable(int propId, int area)
boolean getBooleanProperty(int prop, int area)
float getFloatProperty(int prop, int area)
int getIntProperty(int prop, int area)
int[] getIntArrayProperty(int prop, int area)
<E> CarPropertyValue <E> getProperty(Class <E> clazz, int propId, int area)
<E> CarPropertyValue <E> getProperty(int prop, int area)
<E> void setProperty()(Class <E> clazz, int propId, int area,E val)
void setBooleanProperty(int prop, int area, boolean val)
void setFloatProperty (int prop int area, float val)
void setIntProperty (int prop, int area, int val)

看到这些方法,就会发现和 CarHvacManager、CarVendorExtensionManager等服务中的方法定义很类似。在使用方法上和之前提到的几个服务也是一样的。其实,无论是 CarInfoManager,还是 CarSensorManager或 CarHvacManager,它们的功能都可以直接通过 CarPropertyManager来完成。

1.CarPropertyManager的用法

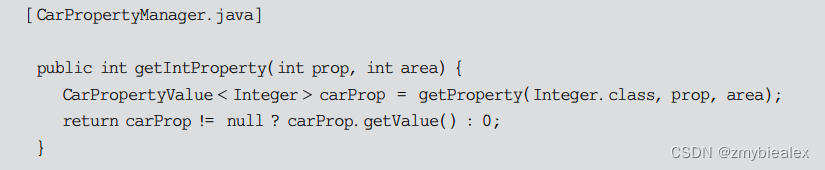

熟悉了 CarHvacManager、CarVendorExtensionManager等几个相关服务的用法之后, 在 CarPropertyManager的使用上,相信读者对相关方法已经很了解了。这里再做一些简单的补充。关于属性的获取,在 CarPropertyManager 中除了 getProperty 方法之外,还有像 getBooleanProperty、getIntProperty这样明确属性类型的获取方法。其实这些方法只是对于getProperty方法的封装,以getIntProperty为例,它的实现是这样的:

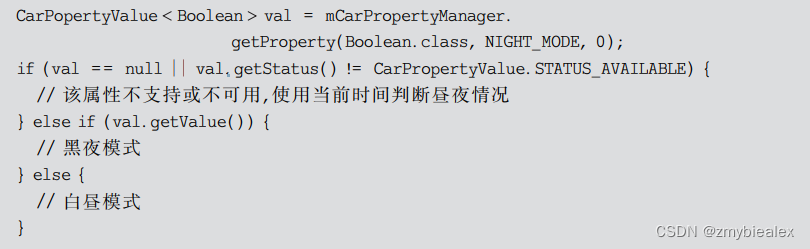

看上去在明确知道属性类型的情况下,getBooleanProperty、getIntProperty等方法在使用上更加简洁。但是在这里,依然推荐开发者们使用getProperty来获取相应的属性值, 因为getProperty方法返回的是 CarPropertyValue对象,其不仅包含属性值,还包含属性的状态,而getIntProperty等方法在属性不可用的情况下,返回的是默认值,这在有的时候会导致读取的数据不正确。下面以 NIGHT_MODE(昼夜模式)属性为例,说明使用getProperty方法的好处。

从这段源码中,可以很直观地看到使用getProperty方法,与getBooleanProperty方法获取昼夜状态相比,可以更准确地判断当前属性的状态,并在属性不支持或不可用时,使用更合理的处理逻辑。因此,虽然 getProperty方法会增加源码的数量,但在大部分情况下, 依然推荐大家使用该方式获取属性。

在注册监听属性变化方面,CarPropertyManager 提供更细颗粒度的监听方法, registerListener① 方法可以监听单个属性值的变化,开发者可以通过在注册监听器时传入属性ID指定监听器所对应的属性。同时,可以指定数据上报的频率,与5.2节介绍的一样, 该频率与属性类型和其他监听器的频率有关,并不能保证数据会以传入的期望频率进行上报。监听属性的方式,可参考以下源码:

CarPropertyManager.CarPropertyEventListener mCarPropertyEventListener = new CarPropertyManager.CarPropertyEventListener() {
        @Override
        public void onChangeEvent(CarPropertyValue value) {

        }

        @Override
        public void onErrorEvent(int propId, int zone) {
        }
    };

    mCarPropertyManager.registerListener(mCarPropertyEventListener,VehiclePropertyIds.PERF_VEHICLE_SPEED,/ * rate=* / 5);

2.CarPropertyManager的相关类

除了和 CarPropertyManager相关的这几个 Manager之外,在之前的例子中,还出现了如 VehiclePropertyIds、CarPropertyValue、CarPropertyConfig等相关的辅助类,由于种类繁多,有必要在这里梳理一下各个辅助类的作用。

(1)VehiclePropertyIds,CarPropertyManager都是通过属性ID来对应具体的功能的, 不同功能对应不同的ID,VehiclePropertyIds中列出了所有在 VehicleHAL 中定义的功能属性,是AndroidAutomotiveOS官方定义的属性集合。

(2)VehicleAreaDoor,许多功能点都分多个区域,在设置、获取相应属性时,需要传入区域参数,VehicleAreaDoor定义了与车门相关的区域值,在使用与车门相关的属性时配套使用。

(3)VehicleAreaMirror,与 VehicleAreaDoor类似,多区域定义,后视镜区域值。

(4)VehicleAreaSeat,多区域定义,座位区域值。

(5)VehicleAreaWheel,多区域定义,车胎区域值。

(6)VehicleAreaWindow,多区域定义,车窗区域值。

(7)VehicleAreaType,区域类型是用以区分一个属性所对应的位置的。对于非多区域属性,往往使用 VEHICLE_AREA_TYPE_GLOBAL 作为其区域ID。每个区域属性都必须使用预定义的区域类型,即车门、车窗、座椅、轮胎、后视镜中的一个。每种区域类型都有一组在区域类型的枚举中定义的位标记,也就是前文中使用的像SEAT_ROW_1_LEFT 这 53 第 5 章 CarPropertyService———车辆属性服务样具体的区域值。

(8)VehicleLightState,灯光状态,开、关、日间。

(9)VehicleLightSwitch,灯光切换,开、关、日间、自动。

(10)VehicleOilLevel,油量状态。

以上这些辅助类中,都定义了相关的静态变量,同时,这些值都与 VehicleHAL 的相关定义一一对应,在 CarAPI中将其再次定义是为了方便上层应用使用。

除了以上几个定义静态变量的辅助类以外,还会经常用到 CarPropertyConfig 和 CarPropertyValue这两个模板类。CarPropertyConfig和 CarPropertyValue非常有用,通过前者能获取到一个属性的静态参数,如取值范围、类型、支持的区域等;通过后者能获取一个属性的值和状态。

这里举两个简单的例子。

(1)通过 CarPropertyManager获取当前车辆支持的属性(注意,需要拥有对应属性的权限才能获取)。

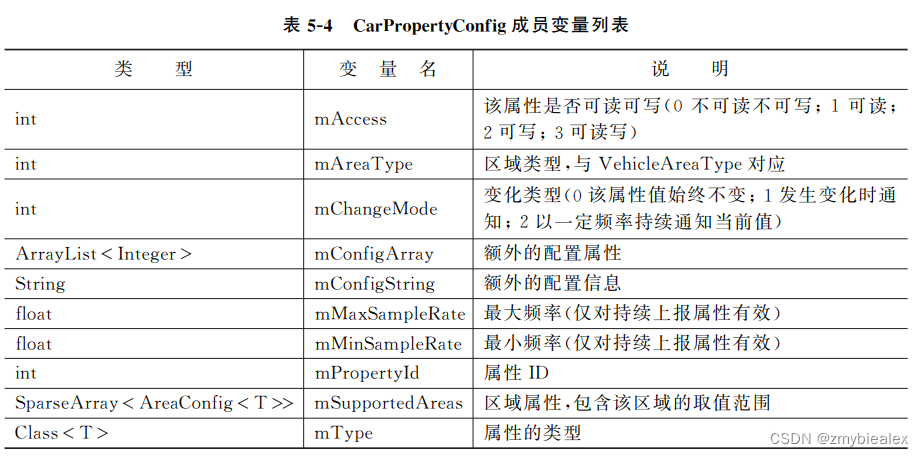

CarPropertyConfig对象的成员变量如表5-4所示。

开发者可以通过以上成员变量对应的 get方法获取具体的值。对于区域属性来说, CarPropertyConfig中还封装了额外的方法方便开发者获取特定区域的取值,AreaConfig类的getMinValue、getMaxValue方法可以返回某一属性特定区域的取值范围。

(2)通过 CarPropertyManager获取当前的车速。

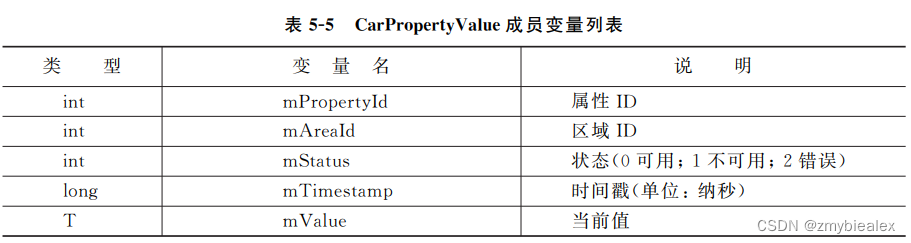

CarPropertyValue对象的成员变量如表5-5所示。

虽然看上去很简单,但实际使用过程中会涉及较多的判断,开发者可以进一步对属性进行封装管理,并总结一些有用的实践。CarPropertyConfig和 CarPropertyValue这两个类同样和 VehicleHAL 中的定义的结构体相关联,CarService 会将从 HAL 层获取的 VehiclePropConfig和 VehiclePropValue① 分别转换为CarPropertyConfig和CarPropertyValue。

3.进一步了解 CarPropertyManager

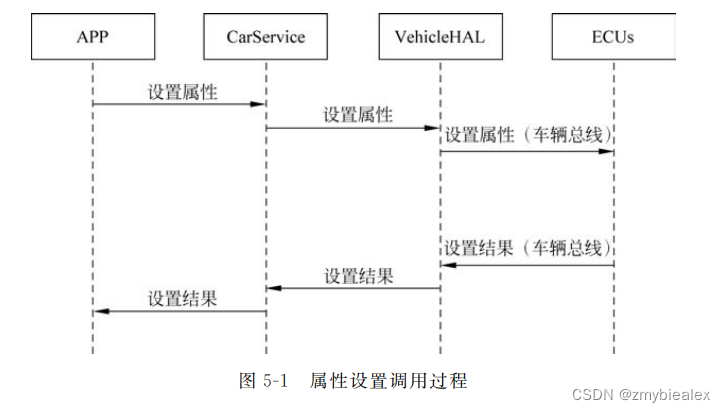

通过前文的介绍,读者应该已经了解了 CarPropertyManager的重要性。因此有必要进一步了解 CarPropertyManager背后的原理,更全面地掌握它。熟悉 Android的读者应该知道,在 Android中往往一个 Manager会对应一个Service,例如 ActivityManager对应着 ActivityManagerService;PackageManager对应着PackageManagerService。它们运行在不同的进程中,通过 Binder 这一 IPC 机制进行通信。同样地,与 CarPropertyManager相对应的是 CarPropertyService这一服务。同时,读者如果对车辆电子电器的架构有一定了解,那么应该知道,各个具体的功能往往有对应的电子控制单元(ElectronicControlUnit,ECU)进行控制。例如,控制座椅位置的命令,最终需要发送到负责控制座椅的 ECU 中才能使座椅移动。因此,一次控制命令的调用过程大致如图5-1所示。

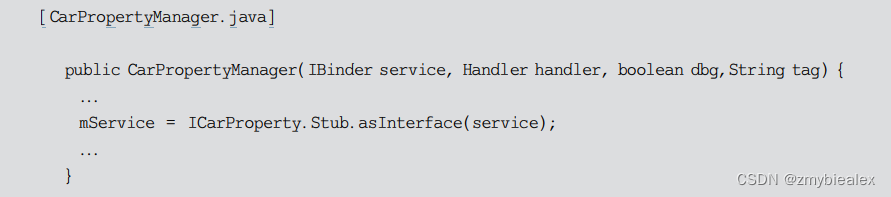

上层的应用通过 CarAPI提供的接口进行设置,最终通过车辆总线将命令发送给对应的 ECU,ECU 返回结果给 CarService,并通过回调通知相关应用。这一过程中的 ① VehiclePropConfig和 VehiclePropValue定义在/hardware/interfaces/automotive/vehicle/2.0/types.hal文件中。 55 第 5 章 CarPropertyService———车辆属性服务 VehicleHAL非常重要,它指的是制造商实现的硬件抽象层服务,实现了 Android AutomotiveOS定义的相关硬件抽象层接口。由于不同汽车制造商与ECU 的通信方式、标准、数据格式都不尽相同,所以需要对其进行抽象,统一接口,而具体逻辑则由汽车制造商自己实现。关于 VehicleHAL的具体内容,会在后面的章节再展开。下面通过源码,进一步了解 CarPropertyManager中的具体实现,建议读者在阅读的同时打开源码文件进行查看。以下是 CarPropertyManager的构造函数实现:

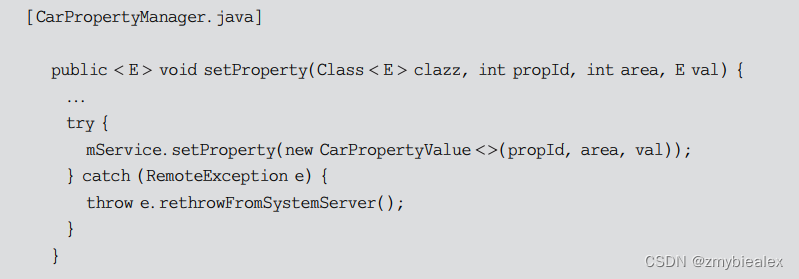

在 CarPropertyManager的构造函数中,获得了ICarProperty的远程对象,通过该远程对象就可以调用 CarPropertyService。关于 Binder机制的具体实现及 AIDL 的调用过程, 在此就不做展开了①。再来看看 CarPropertyManager的setProperty的调用过程:

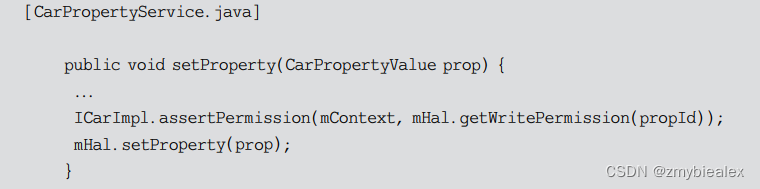

通过 mService对象,调用 CarPropertyService中对应的方法:

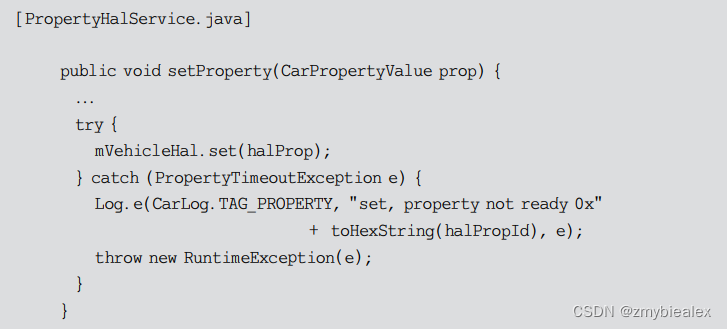

这里出现了一个新的对象 mHal,它是 PropertyHalService对象的实例。

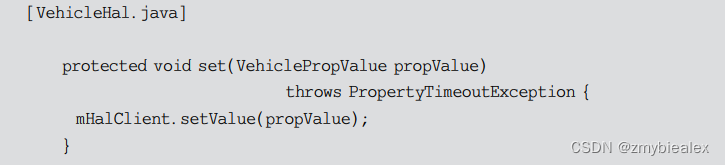

接着调用 VehicleHal的set方法,虽然对象命名叫 VehicleHal,但该 VehicleHal对象依然是在CarService进程中定义并创建的对象。还没有看到对 HAL层的Binder调用。接着往下:

VehicleHal中的set方法只是进一步调用了 HalClient对象的setValue方法。

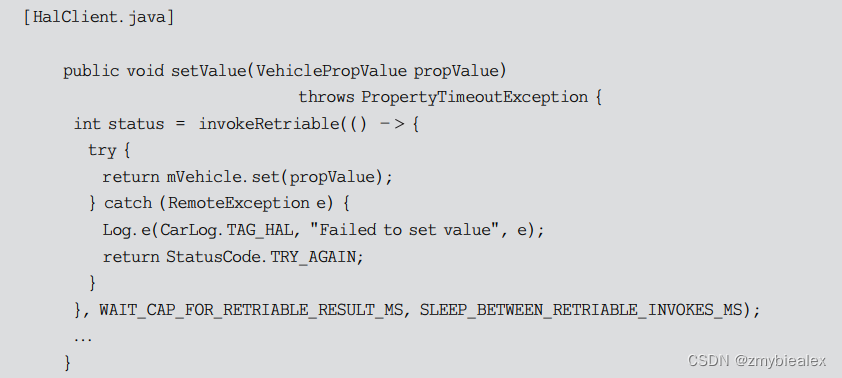

在 HalClient的setValue方法中,终于发现这个 mVehicle对象是一个 HIDL调用的远程对象,通过它,实际上调用的是抽象层 VehicleHal的实现。这里涉及了 Android8.0引入的 HIDL机制,不详细展开了①。随着 HIDL 机制的引入,VehicleHal运行在独立的进程中,由设备制造商或汽车制造商进行实现。

以上就是一次完整的设置属性值的调用过程,可以看到设置命令最终将发送给制造商实现的 VehicleHal进程,并由 VehicleHal最终完成该次调用。

再来追踪 VehicleHal中的事件的传递过程。

通过设置的流程,可以发现发起 HIDL调用的远程对象是被 HalClient对象所持有的, 与 VehicleHal的直接交互是在 HalClient 中完成的。因此事件的向上传递也是从 HalClient开始的。在收到上报的事件之前,上层应用首先要注册相应的监听方法。

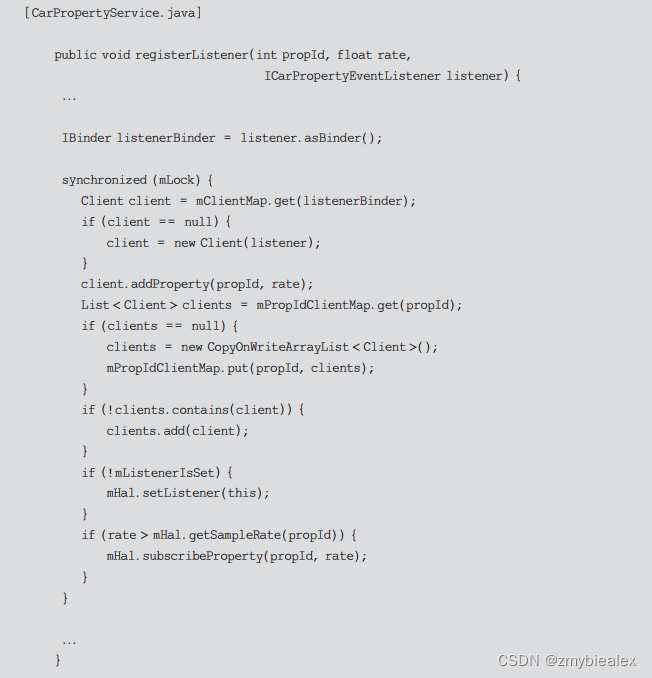

当应用调用 CarPropertyManager的registerListener方法时,其会调用 CarPropertyService 的registerListener方法。

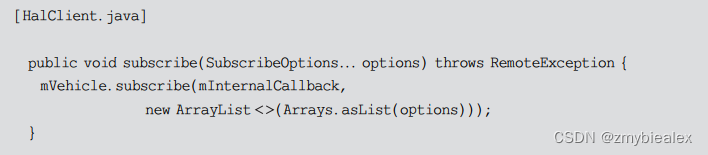

上述源码进一步调用 PropertyHalService的 subscribeProperty 方法,中间会再经过 VehicleHal.java的调用,最后调用 HalClient中的subscribe方法,调用的路径和设置的流程是一样的。在此省略一些中间过程,直接来看 HalClient的subscribe方法的实现:

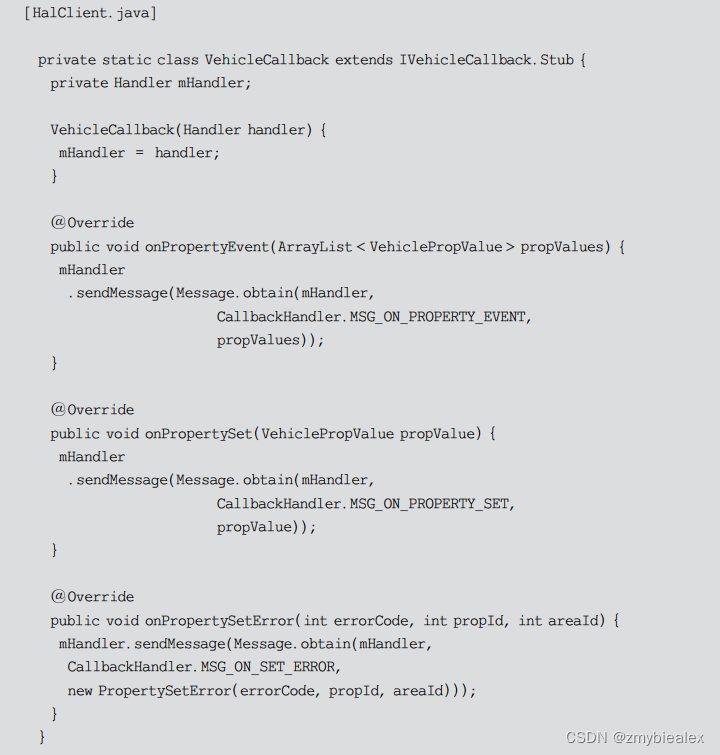

这里将 mInternalCallback对象传递给了 Hal层。mInternalCallback对象的实例是继承了IVehicleCallback.Stub的 HIDL桩对象,实现如下:

通过IVehicleCallback,制造商实现的 VehicleHal进程就可以将事件传递给 CarService 进程了。有兴趣的读者可以进一步追踪当IVehicleCallback的onPropertyEvent方法被调用后,事件又是如何传递给应用注册的监听器的。

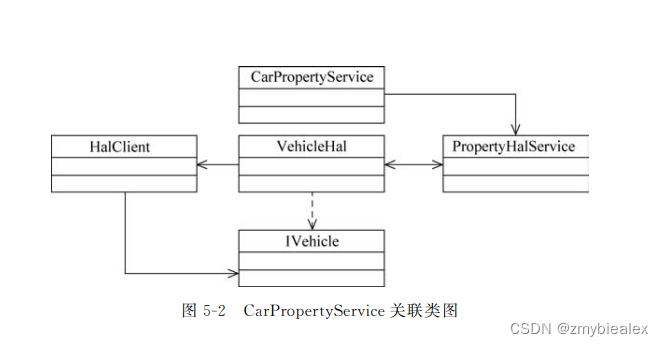

上文出现了一些新的对象,为了便于理解,整理上述类之间的关系,见图5-2。

在 CarService中虽然有 VehicleHal类,但该类并不直接调用 HIDL 方法,而是进一步调用 HalClient 封装的方法,HalClient 才是真正与 HAL 层打交道的类。同时, PropertyHalService处理与 CarPropertyService相关的业务逻辑,在后面的内容中,还会接触 InputHalService、PowerHalService,VehicleHal会将不同的事件分发给对应的类进行处理。总体来说,通过 CarPropertyService的层层调用,最后通过IVehicle与实现了车辆硬件抽象层的进程通信。VehicleHal进程由各个厂家进行实现,再进一步将消息发送给关联的 ECU,实现控制功能。
