简介

之前详细解析过Flannel的vxlan模式的网络通信原理，本篇将继续深入结合源码进行探索

前情提要

阅读本文需要知道flannel vxlan网络模式的网络请求路径，可以参考以前博主写的文章：K8S探索之Service+Flannel本机及跨主机网络访问原理详解

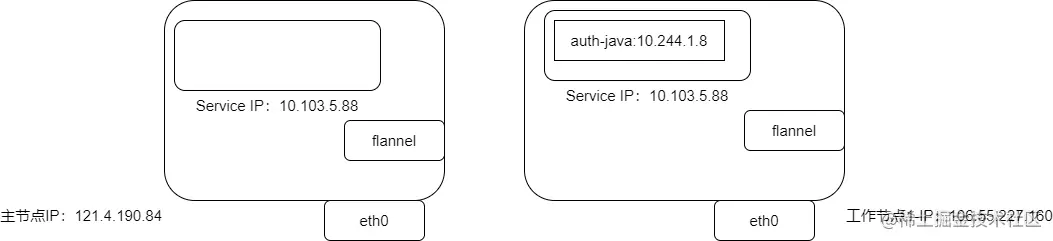

本篇的示例场景还是之前文章中的图，如下：

在主节点121.4.190.84，直接是可以ping通容器ip：10.244.1.8

➜  ~ ping 10.244.1.8
PING 10.244.1.8 (10.244.1.8) 56(84) bytes of data.
64 bytes from 10.244.1.8: icmp_seq=1 ttl=63 time=29.3 ms
64 bytes from 10.244.1.8: icmp_seq=2 ttl=63 time=29.3 ms
64 bytes from 10.244.1.8: icmp_seq=3 ttl=63 time=29.3 ms

本篇就以121.4.190.84 --> 10.244.1.8的网络请求路径开始探索下flannel的相关源码

源码探索

初始启动配置vxlan网卡

在主节点121.4.190.84，ping10.244.1.8时，由于后者不是公网ip，所以是不能直接ping的，在vxlan网络模式下，是将请求交给了vxlan网卡进行封包，封了一层后，包的请求目的地址换成了目标公网ip和vxlan的监听端口

在初次启动时，肯定得是vxlan网卡的添加了，手动配置的命令类似如下：

ip link add vxlan0 type vxlan \
   id 42 \
   dstport 4789 \
   dev enp0s8 \
   ......

flannel初次启动的时候肯定是要配置自己的vxlan，在机器上我们可以看到：

➜  ~ ifconfig
flannel.1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
        inet 10.244.0.0  netmask 255.255.255.255  broadcast 10.244.0.0
        inet6 fe80::f4f2:b0ff:fefa:7573  prefixlen 64  scopeid 0x20<link>
        ether f6:f2:b0:fa:75:73  txqueuelen 0  (Ethernet)
        RX packets 205910  bytes 22397966 (21.3 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 296287  bytes 41537899 (39.6 MiB)
        TX errors 0  dropped 8 overruns 0  carrier 0  collisions 0

➜  ~ ip -d link show dev flannel.1
39: flannel.1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UNKNOWN
