Apollo配置中心架构设计深度解析

Apollo配置中心架构设计深度解析

apollo apolloconfig/apollo: 是一个分布式配置管理平台，可以方便地实现配置的统一管理和发布。该项目提供了一个简单易用的配置管理平台，可以方便地实现配置的统一管理和发布，同时支持多种配置格式和部署方式。 项目地址: https://gitcode.com/gh_mirrors/apoll/apollo

一、核心架构概述

1.1 基础模型

Apollo配置中心的核心工作流程包含三个关键步骤：

1. 配置修改与发布：管理员通过管理界面修改并发布配置
2. 变更通知：配置中心服务端主动通知客户端配置变更
3. 配置同步：客户端拉取最新配置并更新本地缓存

这种设计实现了配置的实时动态更新，避免了传统配置方式需要重启应用的问题。

1.2 模块化架构

Apollo采用分层架构设计，主要包含以下核心模块：

核心服务组件

1. Config Service

   • 职责：提供配置读取、变更推送服务
   • 特点：无状态设计，支持水平扩展
   • 关键技术：基于Spring DeferredResult实现长轮询

2. Admin Service

   • 职责：配置管理、修改和发布接口
   • 特点：与Portal交互，保障配置操作的安全性

3. Meta Server

   • 职责：服务发现代理层
   • 特点：封装Eureka细节，提供统一HTTP接口

4. Eureka

   • 职责：服务注册与发现
   • 特点：与Config Service同进程部署，简化架构

客户端组件

1. Portal

   • 提供Web管理界面
   • 实现负载均衡和故障转移

2. Client

   • 应用集成SDK
   • 支持配置获取和实时更新

1.3 服务发现机制

Apollo采用Eureka作为服务注册中心，主要基于以下考虑：

1. 与Spring Cloud生态完美集成
2. 高可用性：服务可内嵌运行，减少外部依赖
3. 成熟稳定：经过Netflix生产环境验证
4. 简化部署：可与业务服务同进程部署

二、服务端关键技术实现

2.1 实时推送机制

配置发布后的实时推送是配置中心的核心能力，Apollo采用独特的设计实现这一功能：

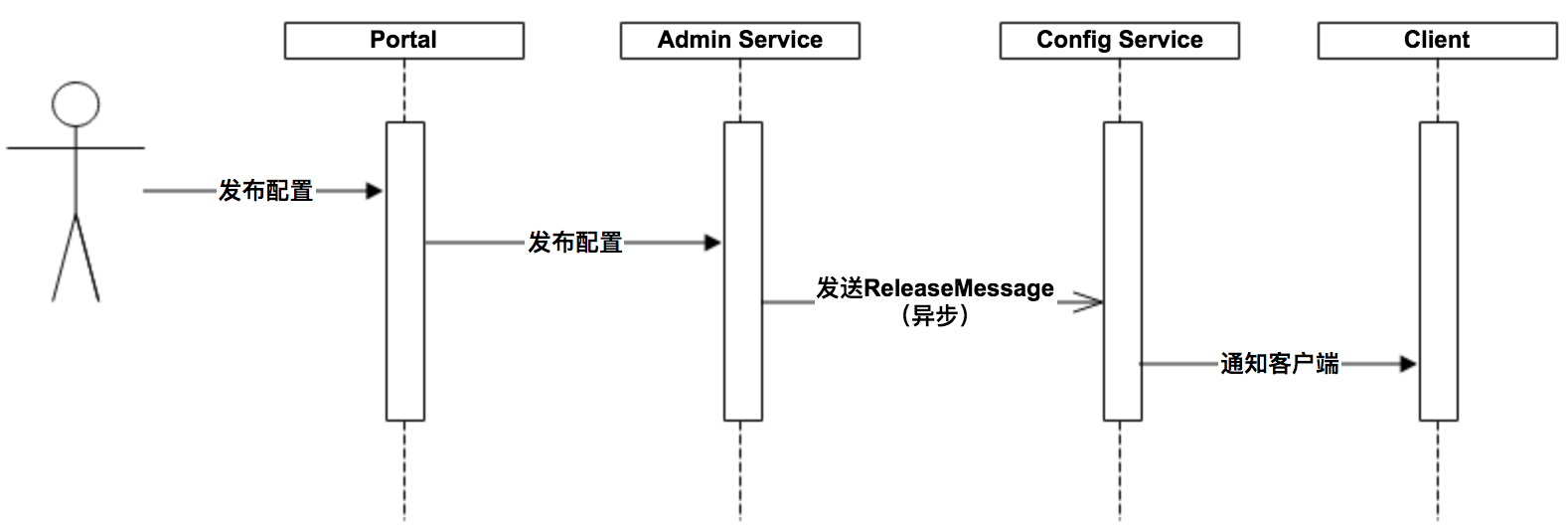

数据库消息队列

1. 消息写入：Admin Service发布配置后，向ReleaseMessage表插入记录
2. 消息消费：Config Service定时扫描(1秒间隔)新消息
3. 消息通知：发现新消息后通知所有监听器

这种设计避免了引入外部消息中间件，简化了系统架构。

客户端长轮询

1. 连接建立：客户端发起HTTP长轮询请求
2. 请求挂起：服务端使用Spring DeferredResult挂起请求
3. 结果返回：
   • 无变更：60秒后返回304
   • 有变更：立即返回变更的命名空间

三、客户端设计原理

3.1 多级缓存策略

Apollo客户端采用多级缓存确保高可用：

1. 内存缓存：最新配置的内存存储
2. 本地文件缓存：故障恢复保障
3. 定时拉取：默认5分钟间隔的兜底机制
4. 长轮询：实时变更通知

3.2 Spring集成机制

Apollo与Spring/Spring Boot的深度集成基于Environment和PropertySource机制：

1. 启动阶段：从远程获取配置
2. 属性注入：将配置作为PropertySource插入首位
3. 优先级保障：确保Apollo配置最高优先级

这种设计使得应用可以无缝接入Apollo，原有代码无需修改。

四、高可用设计

4.1 服务端高可用

1. 无状态设计：所有服务无状态，支持水平扩展
2. 多级缓存：减少数据库访问压力
3. 数据库消息队列：解耦服务组件

4.2 客户端容错

1. 本地缓存：服务不可用时使用本地配置
2. 重试机制：自动故障转移和重试
3. 降级策略：多级回退保障可用性

五、数据模型设计

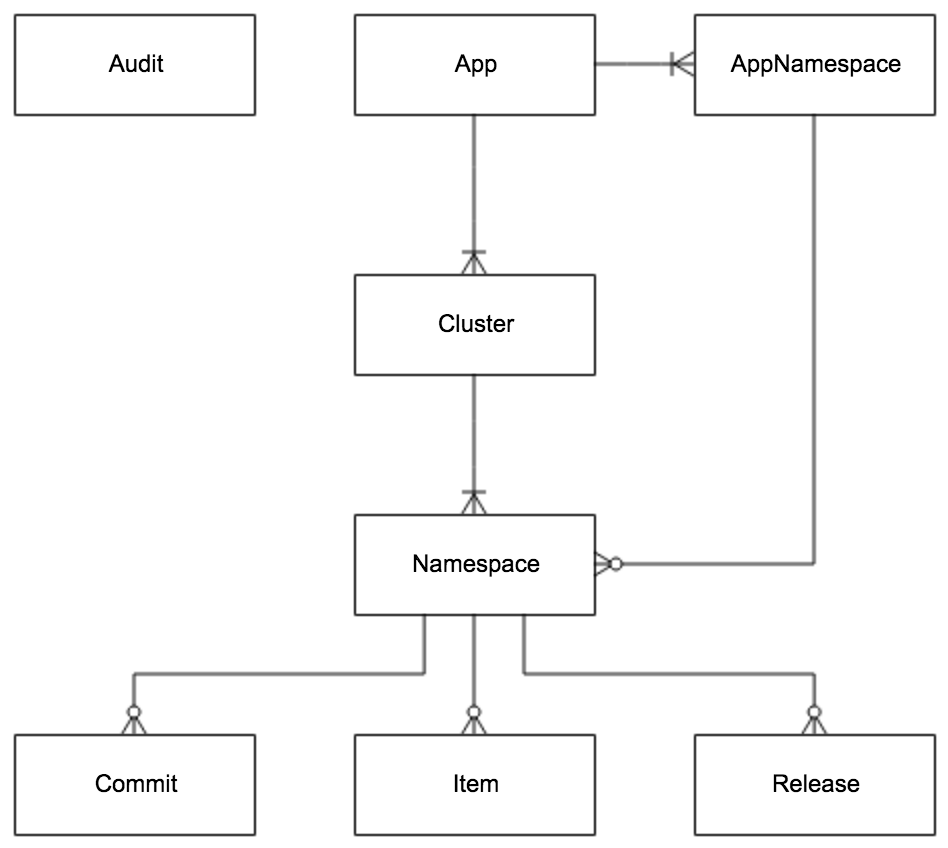

5.1 核心实体关系

主要实体包括：

• App：应用信息
• Cluster：集群信息
• Namespace：命名空间
• Item：配置项
• Release：发布版本
• Commit：变更记录

5.2 权限模型

基于RBAC的权限控制系统：

• 用户与角色关联
• 角色与权限关联
• 细粒度的配置操作控制

总结

Apollo配置中心通过其精巧的架构设计，实现了配置管理的实时性、可靠性和易用性。从服务端的数据库消息队列到客户端的多级缓存，每一处设计都体现了对生产环境需求的深刻理解。特别是与Spring生态的无缝集成，使得开发者可以几乎零成本地接入使用。

理解Apollo的架构设计，不仅有助于更好地使用该配置中心，也能为分布式系统设计提供有价值的参考。
