【栅格】将一副栅格图的RGB都等于254替换成0

1.在ArcMap 中分别添加栅格数据的各个波段；

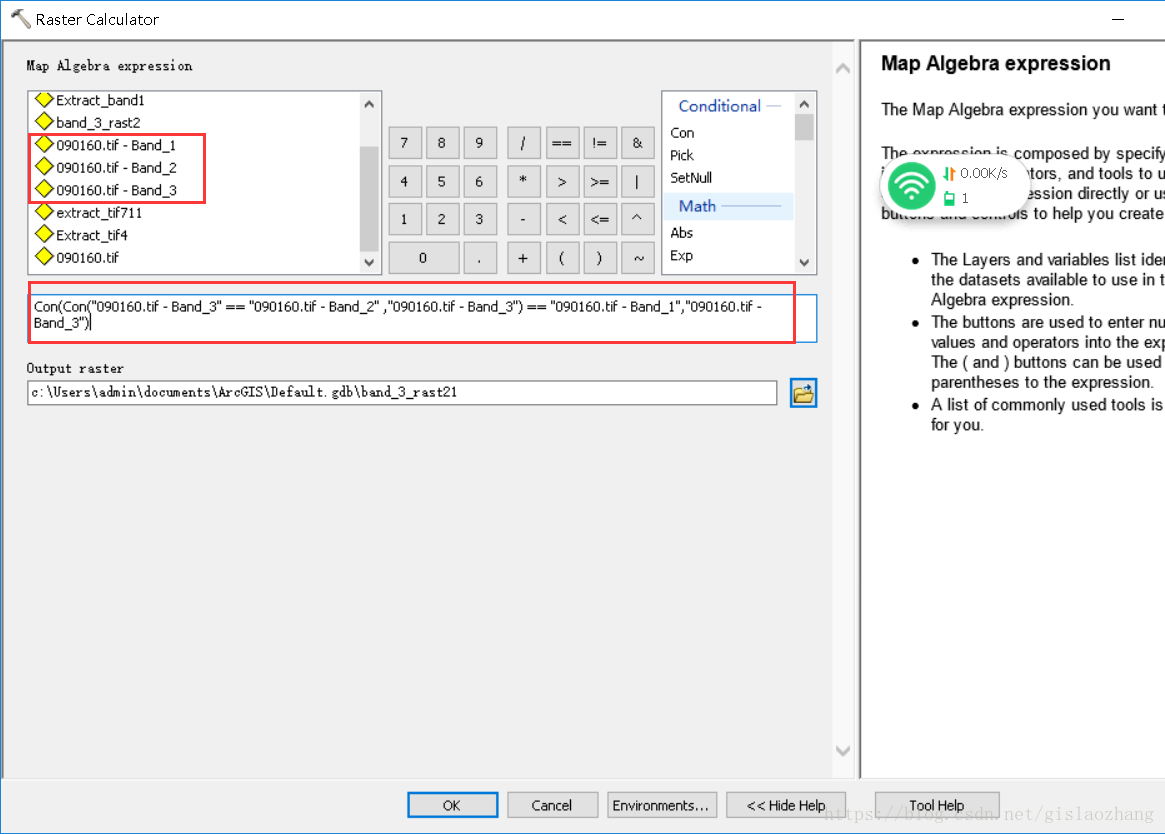

2.使用Raster Calculator工具，求出3波段栅格数据中各个波段相等的像元；

工具的语句参考：Con(Con("090160.tif - Band_3" == "090160.tif - Band_2" ,"090160.tif - Band_3") == "090160.tif - Band_1","090160.tif - Band_3")

——>表达式中首先判别Band3和Band2是否相等，并在输出中保留Band3和Band2栅格数据值相等的原始值，在输入条件栅格数据值不相等的原始值将在输出中保存为 NoData；然后判断第一步中的输出值和Band1是否相等，保留相等的原始值，不相等的原始值在输出中保存为Nodata。

关于条件函数的介绍，请参考链接：http://desktop.arcgis.com/zh-cn/arcmap/latest/tools/spatial-analyst-toolbox/con-.htm

3.通过Extract by Attributes工具来提取值为254的像元。（在这里是以value=254为例）

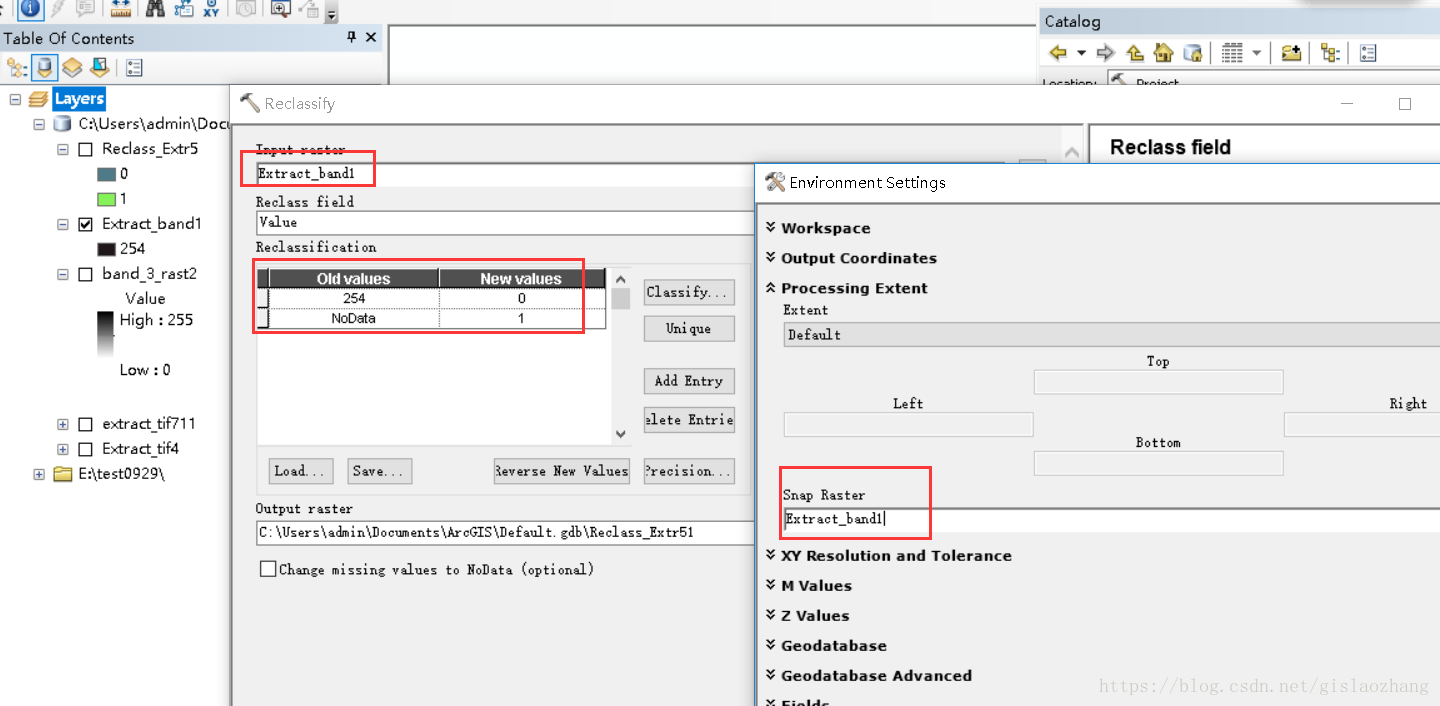

4.重分类。利用重分类工具，将提取后的栅格图层的分为两类：254——>0  nodata——>1 ；同时在Environment中设置Snap Raster的参数为要重分类的栅格图层，这样是为了避免重分类后的栅格像元位置移动已经被重采样。



5.将重分类后的栅格图层在栅格计算器中分别和原始栅格的Band1、Band2、和Band3进行乘法运算。

6.使用 Composite Bands 工具，将上一步生成的三个波段进行合成即可。

提示：

如果需要简化操作，建议使用 Model Builder 做一个流程模型，进行自动处理上面几步。

附加Demo......



【问题描述】：

我们需要处理一幅栅格图，把其中的灰色区域全部删除，只保留彩色的图块，ArcGIS能自动实现么？

如果不行，什么软件最方便实现？

其中灰色的图块的RGB三色的值相等，彩色的图块RGB不完全相等

【解决办法】：

1.在ArcMap 中分别添加栅格数据的各个波段；

2.使用Raster Calculator工具，求出3波段栅格数据中各个波段相等的像元；

工具的语句参考：

Con(Con("090160.tif - Band_3" == "090160.tif - Band_2" ,"090160.tif - Band_3") == "090160.tif - Band_1","090160.tif - Band_3")

3.然后分别使用 Raster Calculator 工具，写Con语句进行条件判断，生成挖去相同值栅格的各个波段数据；

工具的语句参考：Con(IsNull("SamePixelValue"),"090160.tif - Band_1")

4.使用 Composite Bands 工具，将上一步生成的三个波段进行合成即可。
