数据框旋转了，如何让标注、注记不旋转

最新推荐文章于 2025-05-13 08:45:00 发布
最新推荐文章于 2025-05-13 08:45:00 发布
阅读量3.1k 收藏 3
点赞数 2
CC 4.0 BY-SA版权
分类专栏： ArcGIS Desktop
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/gislaozhang/article/details/81087918
本文介绍如何在地图软件中调整标注和注记的方向，包括通过Maplex进行标注方向设置的方法，以及直接修改注记数据表中的角度字段来实现旋转效果。适用于地图制图人员和技术爱好者。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

【解决办法】：

1. 标注：开启maplex，在label position里面可以设置标注方向。

2. 注记：可以直接在属性表中修改angel字段。

具体实现：

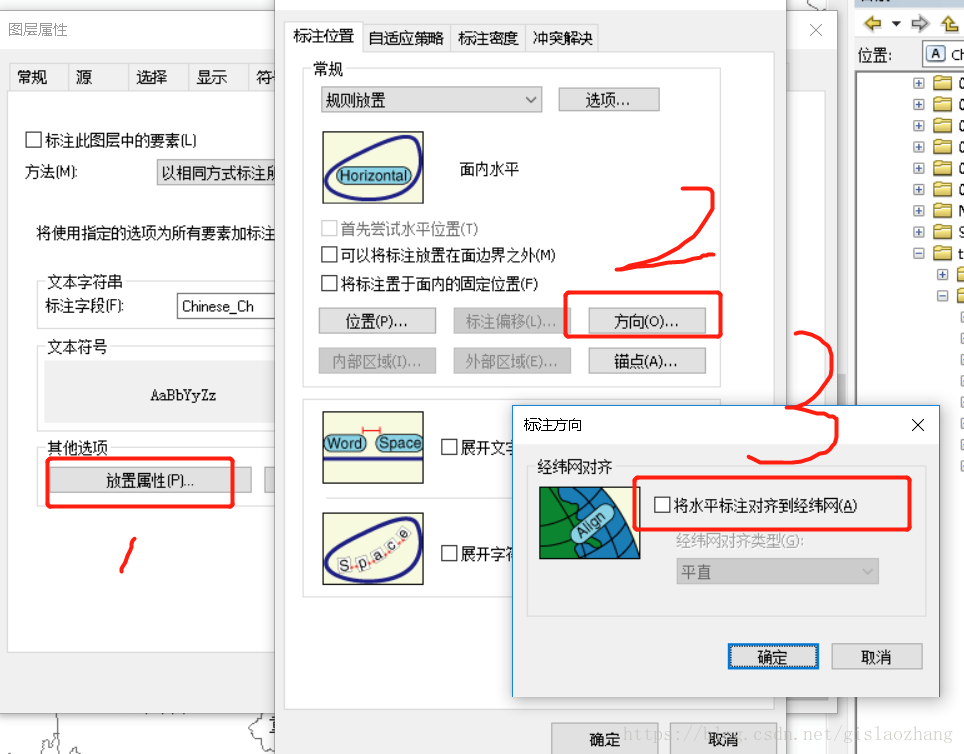

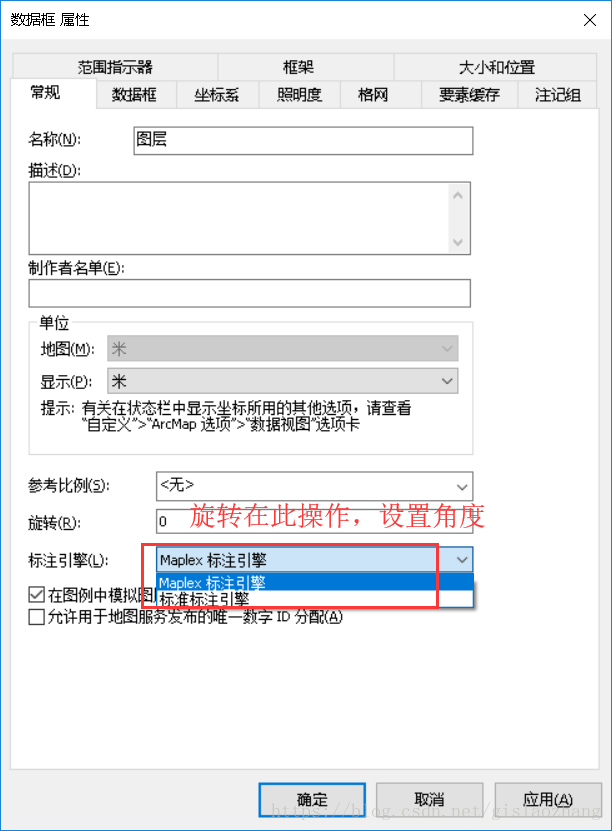

1. 标注：开启maplex，在label position里面可以设置标注方向。

效果图

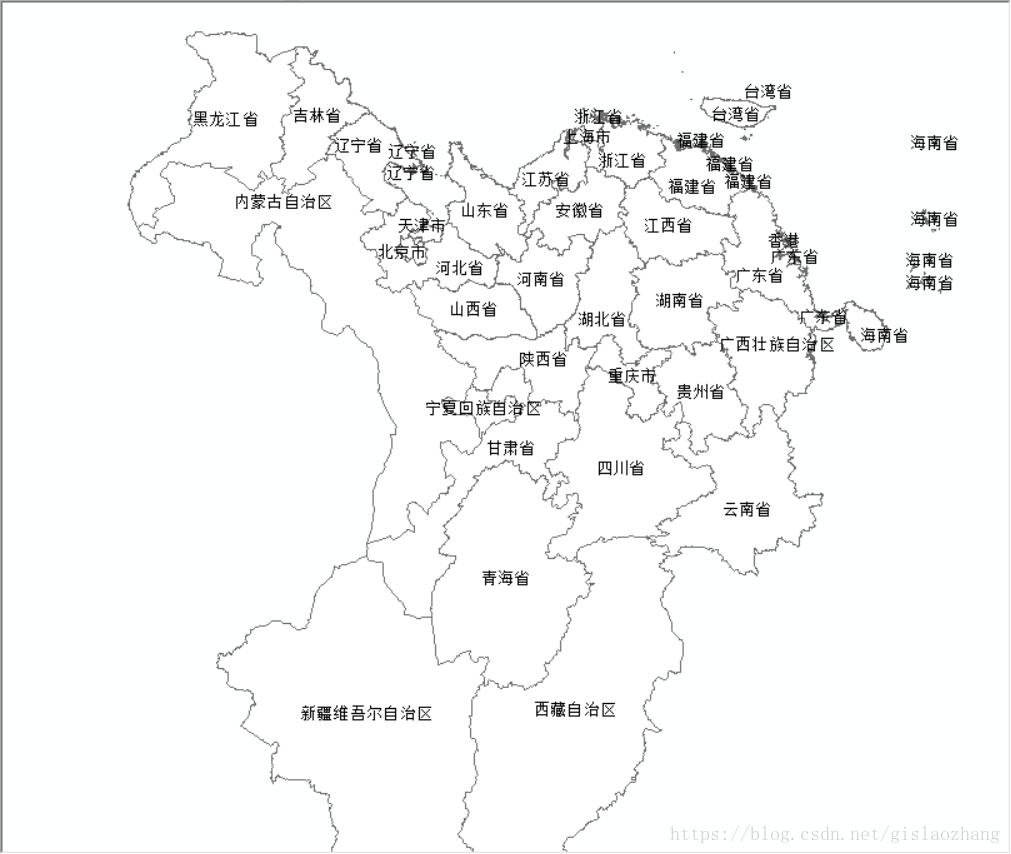

数据框旋转90度

标注方向不变

2. 注记：可以直接在属性表中修改方向字段。

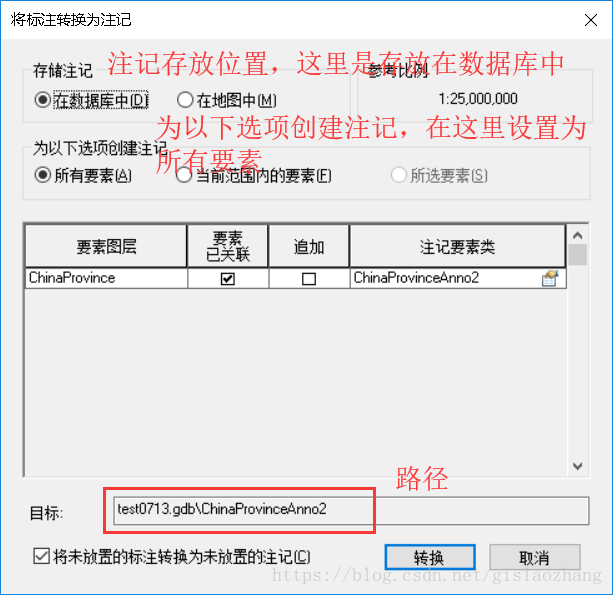

（1）将标注转成注记，步骤略

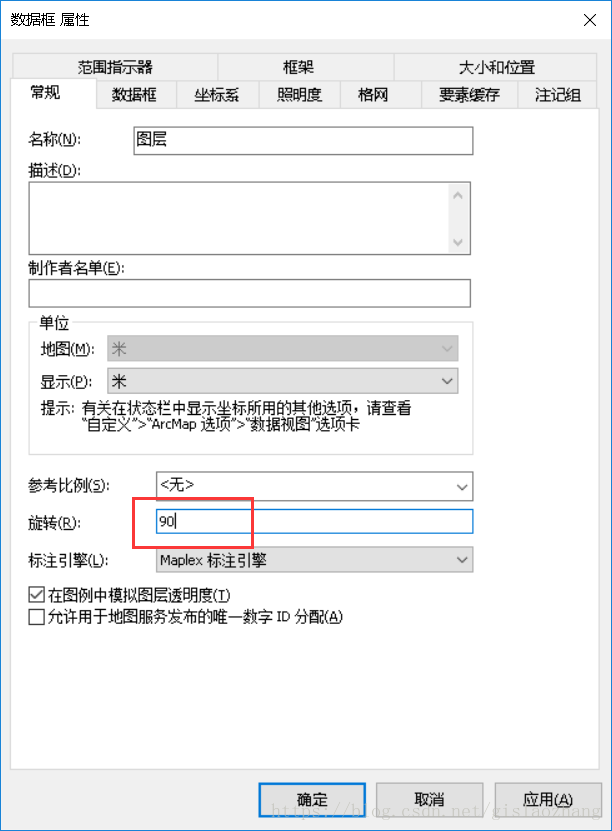

（2）旋转数据框90度

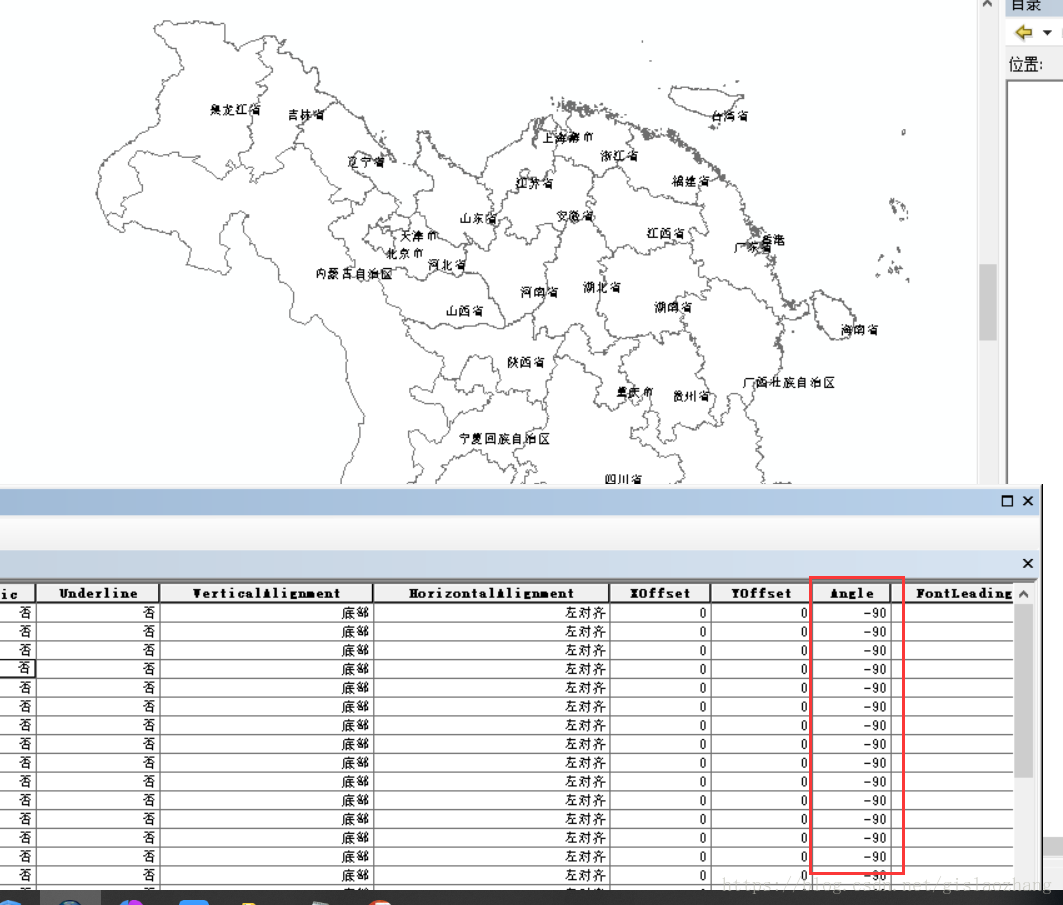

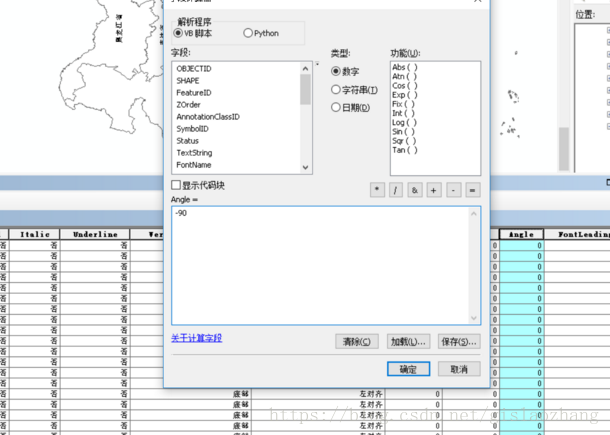

（3）打开注记数据表，给angle字段赋值-90，

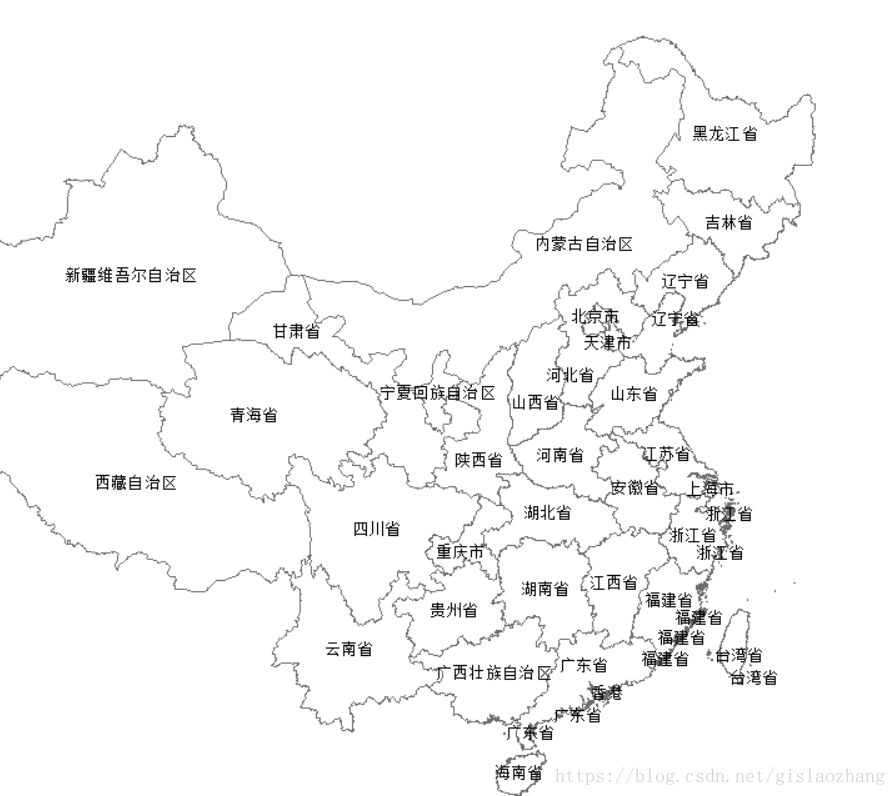

效果图
