记一次Cesium地形数据生成过程

问题描述

有一小块带高程值的点状数据，需要根据该数据生成Cesium支持的3dtiles数据，在Cesium中显示。经过一周多时间的摸索，终于能够在Cesium中加载成功。现将数据处理流程做个记录，以备下次需要时参考。
因点状数据范围比较小，显示的时候效果不好，所以又将生成的DEM数据和从“地理空间数据云”平台中下载的DEM数据进行融合。

所用到的工具

1.ArcMap：数据主要处理工作是在ArcMap中完成，最终生成DEM数据；
2.cesiumlab工具：根据DEM数据生成3dtiles。

处理流程图

数据处理详细过程

以下处理过程皆在ArcMap中完成

1.设置投影

ArcToolbox > Data Management Tools > Projections and Transformations > Define Projectioin

说明：（1）选择要定义投影的数据；
（2）选择坐标系，可根据需要进行选择合适的坐标系

2.生成TIN数据

ArcToolbox > 3D Analyst Tools > Data Management > TIN > Create TIN

说明：（1）生成TIN所保存的路径；
（2）选择生成TIN的坐标系统，此处建议选择平面坐标系，具体可根据需求选择相应的平面坐标系；
（3）选择源数据，也就是上一步所产生的点状数据，在Height Field 中指定高程所在的字段。

3.生成DEM数据

ArcToolbox > 3D Analyst Tools > Conversion > From TIN > TIN to Raster

说明：（1）选择TIN数据，即上一步所生成的TIN数据；
（2）选择DEM要保存的路径；
（3）抽样距离，此处建议选择CELLSIZE，具体距离大小可根据需要数据精度进行设置。

4.数据融合

ArcToolbox > Data Management Tools > Raster > Raster Dataset > Mosaic

说明：（1）选择要融合的数据内容，dem为上一步生成的数据；ASTGTM2_N32E079_dem.tif为地理空间数据云平台下载的DEM数据；
（2）选择目标数据，该处选生成的dem数据；
（3）选择FIRST，即当数据重合时，以第一个数据源为主，本例中以dem为主；
（4）NoData值：此处填写一个较大的负数，后面生成3dtiles数据需要。

5.导出tif格式数据

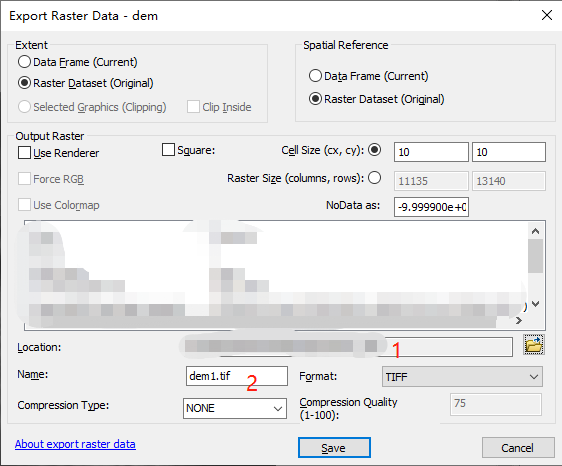

在上一步中生成的dem数据层上右键 > Data > Export Data

说明：（1）填写导出数据的位置；
（2）填写数据名称。

6.生成3dtiles数据

该过程使用cesiumlab工具进行生成，cesiumlab下载地址。
数据处理 > 地形切片

说明：（1）添加数据源，上步所生成的dem数据；
（2）设置：投影参数-根据所设置的DEM数据投影进行选择；
（3）最大级别：根据需要进行设置；
（4）存储类型：散列文件；
（5）输出文件：选择输出文件的位置。

至此，3dtiles数据生成完成，接下来在Cesium进行展示吧！！
