CANoe入门（4）-- CAPL 语言入门 -- ①CAPL 简介

一、‌语言定位与功能‌

1. ‌专用领域设计‌
   CAPL是Vector公司开发的脚本语言，专用于汽车总线（如CAN/LIN/FlexRay）的仿真、测试与分析。

   • 直接访问DBC/LDF数据库中的报文、信号及诊断协议‌。
   • 核心功能：报文收发、信号读写、故障注入、自动化测试流程控制‌。

2. ‌工具链深度集成‌

   • 运行环境：仅在‌CANoe/CANalyzer‌的CAPL Browser中编译执行‌，CAPL Browser打开方法：

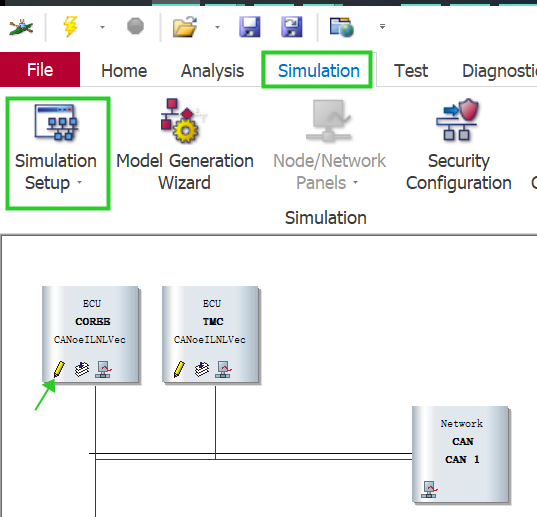

     • 进入CANoe的Simulation Steup界面，点击节点左下角的铅笔图标，如图：
     • 在弹出的对话框中选择保存路径，并设置文件名（自动添加.can后缀），点击确定后即可打开 CAPL Browser，界面如下：
   • 实时交互：直接关联Trace窗口、Panel控件及总线数据流‌ 。

---

️ 二、‌语法特性‌

1. ‌类C语法基础‌

   • 支持C语言的变量声明、循环/分支结构（如for、while）及运算符‌。
   • ‌关键差异‌：

     ‌特性‌	‌CAPL处理方式‌	‌C语言对比‌
     ‌程序入口‌	‌事件驱动‌（无main函数）	需main()函数入口
     ‌指针与宏‌	‌不支持‌	支持指针操作和宏定义
     ‌函数声明‌	无需前置声明	需声明或定义在前
     ‌数据类型‌	弱类型系统（自动类型转换）	强类型约束	‌

2. ‌事件驱动模型‌

   • ‌触发机制

     • 行为由‌事件‌激活（如报文接收、定时器到期、键盘按键）

       on message EngineMsg  // 收到ID为EngineMsg的报文时触发
       {
         write("RPM: %d", this.RPM);
       }

     • 支持事件类型：总线消息、信号变化、系统变量、诊断事件等‌

   • 定时器

     • 内置msTimer与timer对象，精度达毫秒级‌


       msTimer 100msTimer;
       on start {
         setTimer(100msTimer, 100);  // 启动100ms周期定时器
       }
       on timer 100msTimer {
         output(EngineCtrl);  // 周期发送报文
       }

---

🚗 三、‌车载测试场景优势‌

1. ‌快速仿真节点‌

   • 模拟ECU行为：周期发送报文、响应诊断请求（如UDS服务）‌。
   • 故障注入：篡改信号值或发送错误帧，验证网络鲁棒性‌。

2. ‌自动化测试‌

   • 集成Test Module编写测试用例，验证信号逻辑与时序‌。
   • 联动面板控件：通过系统变量（如@sysvar::Trigger）控制测试流程‌。

3. ‌物理量模拟‌

   • 将总线信号关联工程值（如车速 = 原始值 × 0.1）‌。

---

️ ⚠️ 四、‌局限性‌

1. ‌非通用编程语言‌

   • 仅限Vector工具链内运行，无法开发独立应用‌。

2. ‌弱类型系统‌

   • 变量类型转换较宽松，易隐含数值错误（如int与float自动转换

3. 调试能力弱‌

   • 依赖write()输出日志，缺乏交互式调试器‌。

4. ‌学习资源较少‌

   • 中文社区教程碎片化，需结合官方文档实践‌。

---

💡 ‌总结‌：CAPL以‌事件驱动‌为核心，通过‌类C语法‌和‌专用总线API‌，成为汽车电子测试的高效工具，尤其擅长快速原型开发与自动化验证‌

以上内容由DeepSeek生成，带你了解CAPL语言。

如果你有C语言基础，入门CAPL是很容易的，一起学习吧。
