实验：用路由器实现DHCP服务器功能。

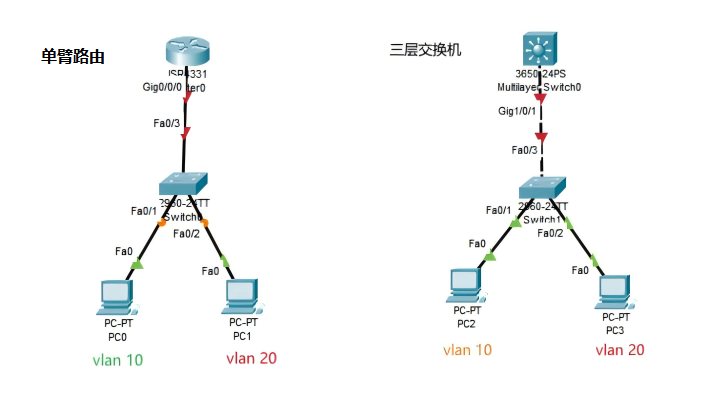

一、设计拓扑网络

分别用两种方式来实现，一种是单臂路由，一种是三层交换

三层交换机也具有路由功能，所以也能实现DHCP功能。

二、配置交换机及路由器

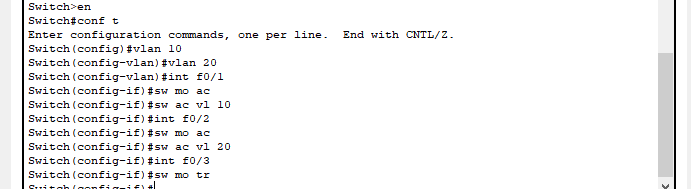

配置二层交换机

这里两个二层都可以这样配置。

1）这里先进入全局配置模式，进去后命令提示符Switch(config)
2）创建2个vlan
3）将连接pc的接口设置成access模式，并将其划入相对应的vlan
4）连接路由的接口设置成trunk模式
此处命令都是简写，看我前面的实验博客有命令的详细解释。

配置路由

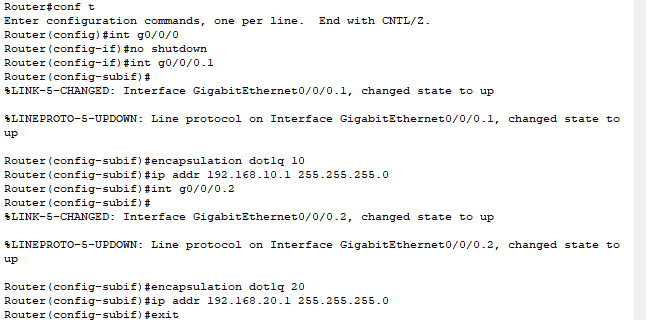

先配置路由端口

1）这里先进入全局配置模式启用端口
2）创建两个子端口，并利用dot1q协议封装，使路由器可以正确识别vlan信息
3）为对应的vlan设置网关
此处命令的详细解释见博客单臂路由实验

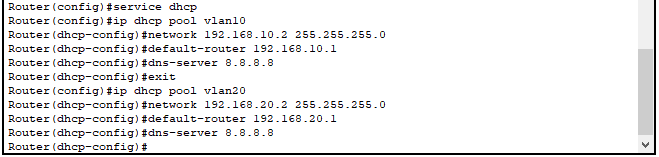

配置路由DHCP

1）service dhcp #打开路由器的DHCP功能
2）Router(config)#ip dhcp pool vlan10 #创建名叫vlan10的DHCP地址池（取名vlan10是为了方便与vlan 10的网段对应，这里名字可以随意取）
3）Router(dhcp-config)#network 192.168.10.2 255.255.255.0 #设置地址范围及子网掩码（此处的192.168.10.2是指可以为终端分配的IP范围是10.2–10.254，没把10.1放进去是因为将网关地址设置10.1，为了防止IP冲突（也可以将地址范围设置成10.0，因为这种模式适用于终端设备不多的环境下使用，地址基本上不会出现重复的情况，此处是我个人习惯））
4）Router(dhcp-config)#default-router 192.168.10.1 #设置网关地址（对应vlan的网关）
Router(dhcp-config)#dns-server 8.8.8.8 #设置DNS服务器地址（一般为谷歌8.8.8.8，或者国内114.114.114.114）
5）按同样方法设置vlan20地址池

到这里单臂路由模式下启用DHCP功能就已经设置完成了。

配置三层交换机

配置交换功能部分
这里先设置vlan，再将端口设置成trunk模式

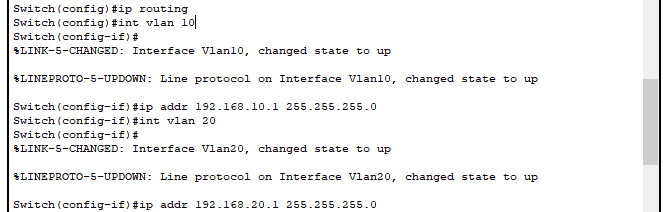

打开路由功能并设置对应网关

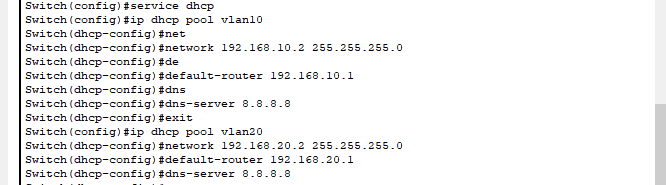

打开DHCP功能并配置地址池，此处和配置路由器一样

这里命令都差不多，详细解释见三层路由组网实验

验证

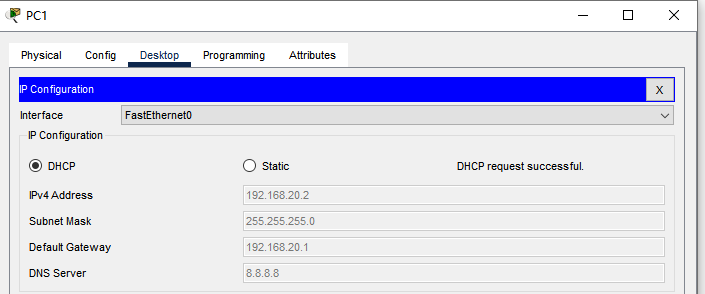

单臂组网成功获取到IP配置，不同vlan获取的IP网段不同

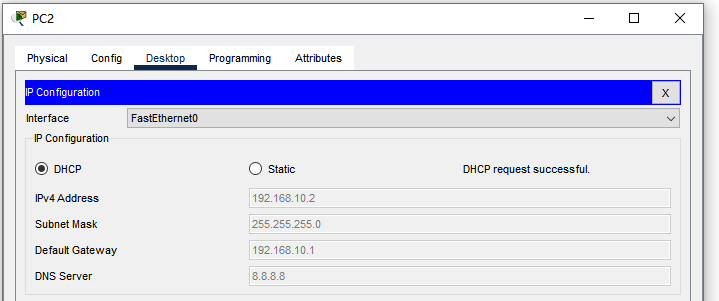

三层交换成功获取到IP配置，不同vlan获取的IP网段不同

结语

此结构是利用路由器实现DHCP功能，由于设备原因，所以仅适用于小型网络环境，适用于终端设备接入不多的情况。对于大型网络，还是得部署DHCP服务器。
