s3c2440的Memory Controller与外设地址线错位连接分析

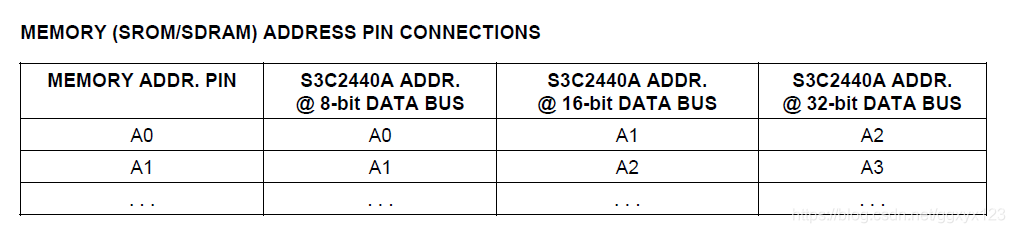

 在s3c2440数据手册中如图所示：

外设Flash数据位宽为8bit时，（Memory Cotroller 的地址线 ）A0——A0(外设Flash 的A0);

外设Flash数据位宽为16bit时，（Memory Cotroller 的地址线 ）A1——A0(外设Flash 的A0);

外设Flash数据位宽为32bit时，（Memory Cotroller 的地址线 ）A2——A0(外设Flash 的A0);



原因：

CPU的地址线（LADDR0~LADDR20）对应的最小数据单元是字节，即8bit;

在实际应用中，所用到的外设Flash 通常数据位宽有8bit、16bit、32bit，CPU要按照8bit的数据位宽准确获取数据，肯定就是CPU和Flash 存在中间层解决了这个问题，就是Memory Controller 。

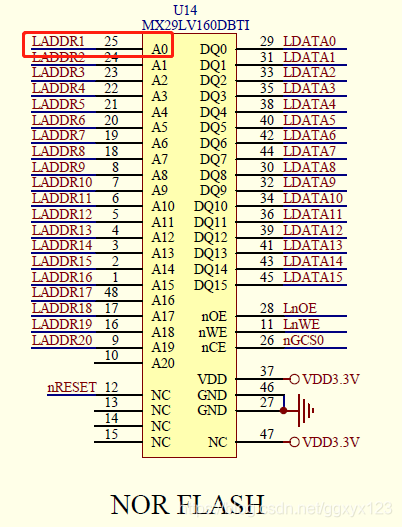

根据外设Flash的数据位宽，通过硬件处理，按照每个地址读取8bit的数据处理方式。如数据位宽16bit的NOR Flash，如图所示：

一、从Nor flash读取数据

1、每次获取1byte数据

a、当CPU要获取地址 0 上的数据时，Memery Controller发出地址0b00000000000000000000,NOR Flash 收到地址0b00000000000000000000，返回数据线（LDATA0~LDATA15）上的第一个数据给CPU的Memery Controller，Memery Controller选择其中的低8位给CPU。

b、当CPU要获取地址 1 上的数据时，Memery Controller发出地址0b00000000000000000001,NOR Flash 收到地址0b00000000000000000000，返回数据线（LDATA0~LDATA15）上的第一个数据给CPU的Memery Controller，Memery Controller选择其中的高8位给CPU。

2、每次获取2byte数据

当CPU要获取地址0，1上的数据时，Memery Controller发出地址0b00000000000000000000,NOR Flash 收到地址0b00000000000000000000，返回数据线（LDATA0~LDATA15）上的第一个数据给CPU的Memery Controller，Memery Controller选择这个数据给CPU。

3、每次获取4byte数据

当CPU要获取地址0 ,1 ,2 ,3上的数据时：

a、Memery Controller发出地址0b00000000000000000000,NOR Flash 收到地址0b00000000000000000000，返回数据线（LDATA0~LDATA15）上的第一个数据给CPU的Memery Controller，Memery Controller读入这个数据。

b、Memery Controller发出地址0b00000000000000000010,NOR Flash 收到地址0b00000000000000000001，返回数据线（LDATA0~LDATA15）上的第二个数据给CPU的Memery Controller，Memery Controller读入这个数据，并把两个16bit数据组合成一个32bit的数据返回给CPU。

二、向NOR Flash写数据

1、每次写1byte数据

a、当CPU要向地址 0 上写数据时，Memery Controller发出地址0b00000000000000000000,NOR Flash 收到地址0b00000000000000000000，CPU将8bit的数据传给Memery Controller，Memery Controller将数据发送给NOR Flash数据线的低8位（LDATA0~LDATA7）。

b、当CPU要向地址 1 上写数据时，Memery Controller发出地址0b00000000000000000001,NOR Flash 收到地址0b00000000000000000000，CPU将8bit的数据传给Memery Controller，Memery Controller将数据发送给NOR Flash数据线的高8位（LDATA8~LDATA15）。

2、每次写2byte数据

当CPU要向地址 0,1上写数据时，Memery Controller发出地址0b00000000000000000000,NOR Flash 收到地址0b00000000000000000000，CPU将16bit的数据传给Memery Controller，Memery Controller将数据发送给NOR Flash数据线（LDATA0~LDATA15）。

2、每次写4byte数据

当CPU要向地址0 ,1 ,2 ,3上写数据时：

a、Memery Controller发出地址0b00000000000000000000,NOR Flash 收到地址0b00000000000000000000，CPU将32bit的数据传给Memery Controller，Memery Controller将数据低16bit发送给NOR Flash数据线（LDATA0~LDATA15）。

b、Memery Controller发出地址0b00000000000000000010,NOR Flash 收到地址0b00000000000000000001，Memery Controller将数据高16bit发送给NOR Flash数据线（LDATA0~LDATA15）。



总结：

1、外设数据位宽是8bit时，CPU的LADDR0——LADDRx与外设的LDATA0——LDATAx直接相连；

2、外设数据位宽是16bit时，CPU的LADDR1——LADDRx与外设的LDATA0——LDATAx直接相连，不管CPU的LADDR0是0还是1，外设得到的地址都是LADDR1——LADDRx，对应同一个16bit数据，Memery Controller选择或者组合这个数据；

3、外设数据位宽是32bit时，CPU的LADDR2——LADDRx与外设的LDATA0——LDATAx直接相连，当CPU的LADDR0、LADDR0是 00、01、10、11时，外设得到的地址都是LADDR2——LADDRx，对应32bit数据，Memery Controller选择或者组合这个数据。
