虚拟机网络模式 - 图文版

阅读时间大约：8min

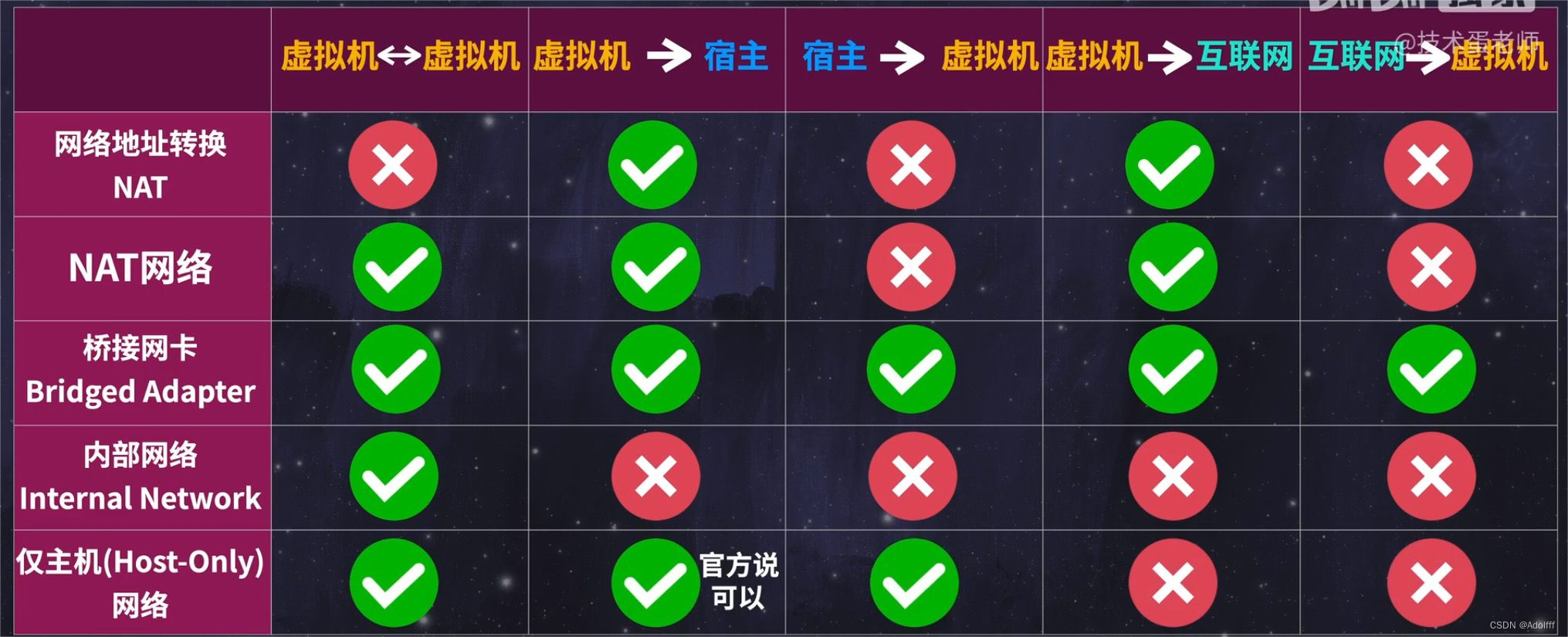

b站蛋老师视频图片（通俗易懂）

一、NAT

可以看作：宿主机是虚拟机的公网

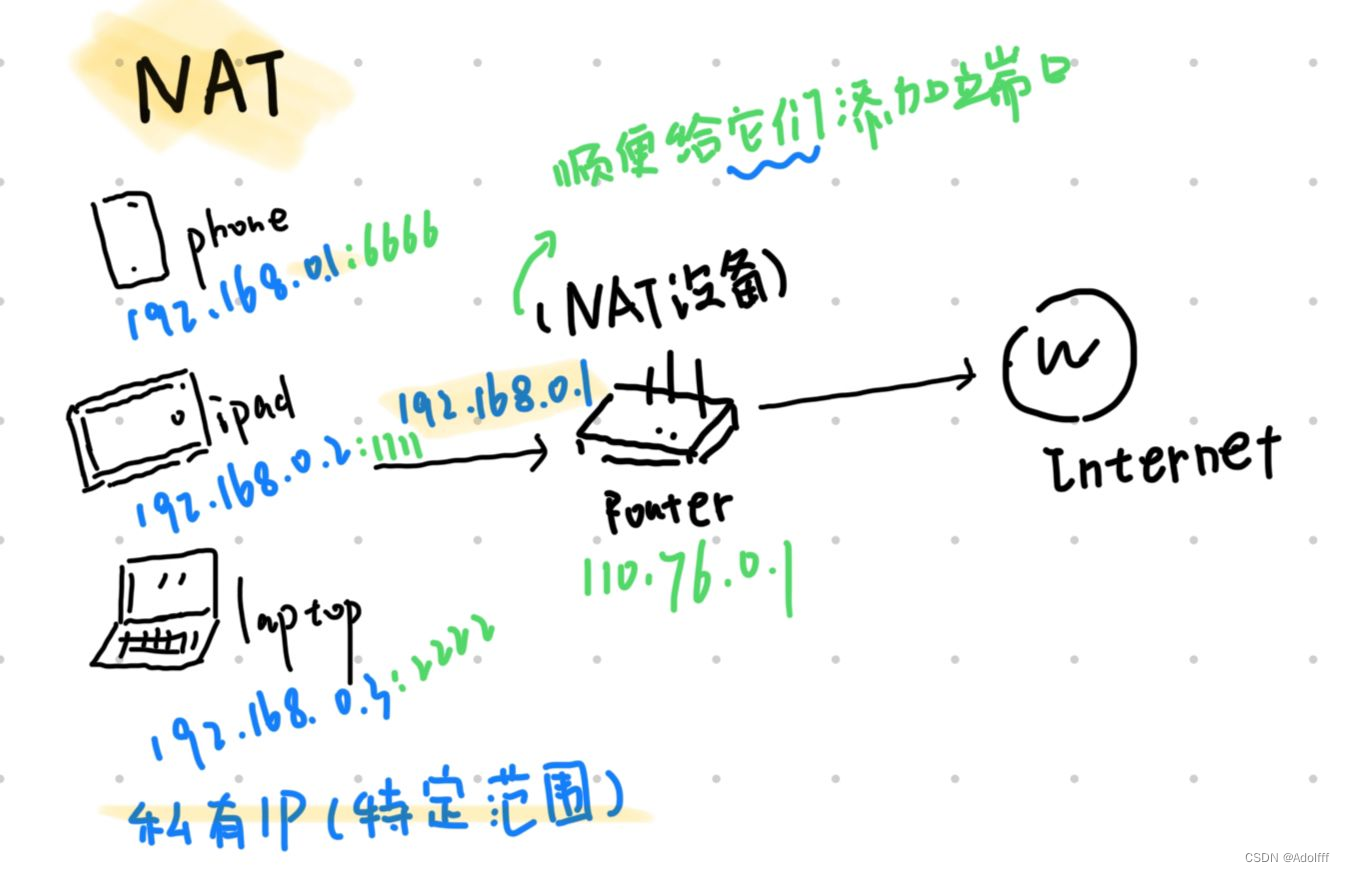

NAT 的概念

• 通过路由器的网关把局域网映射到互联网
• 路由器的Net功能可以给设备分配不同的私有地址，设备访问互联网时Net可以把私有地址转换为公有地址，并且可以用端口进行标识
  NAT概念图（手绘版）懒得弄了，以下找了VM官图

关于私有地址

私有地址有特定范围，不能被公有地址直接访问

NAT的特点

• 只出不进：虚拟机可以访问宿主机，宿主机不能访问虚拟机
• 虚拟机之间不能互通

以VirtuslBox为例：

• 默认提供网络模式：NAT
• 在这个模式默认有一台虚拟的DHCP服务器[1]

• 因为网络模式是NAT：因此会分配私有地址
• 每创建一台使用NAT模式的虚拟机：都有同样的私有地址（因为都在独立的网络），所以独立的虚拟机不能访问彼此

虚拟机如何正常上网

要通过：两层NAT

1. 虚拟机数据发出经过网关（虚拟），软件会对数据包进行改写（使得数据包就像是在宿主环境里生成的）
2. 数据包再从宿主环境经过自身的NAT转换发送到互联网

二、NAT网络

让虚拟机在NAT模式下都能互通

• 在虚拟机前多加了一台虚拟交换机
• 为网络分配地址的DHCP服务器地址和网关地址都与NAT不一样
  【注意：虚拟机之间Mac地址需要不一样，克隆虚拟机记得刷新Mac地址，以防DHCP握手出现问题】

三、桥接网卡 Bridged Adapter

说大白话就是：虚拟机约等于真机

• 会消耗宿主所在的局域IP地址

四、内部网络 Internal Network

隔离环境

• 虚拟机之间可以互通，但虚拟机不能访问宿主，不能访问网络
• 不提供DHCP服务器（eg.Virtual Box）,需要手动设置静态IP地址
  补充：设置内部网络前为了不让虚拟机一直卡在DHCP服务里，建议提前设置虚拟机

eg.
Ubuntu 系统里的 netplan 文件下的 yaml 文件

• 添加optional为ture的值，就可以开始设置网络模式了
• 注意互ping两台虚拟机的内部网络名字相同
• 两台虚拟机都要手动配置

这种模式适合于需要在虚拟机之间建立封闭网络环境的场景

五、仅主机 Host-Only

• 有DHCP直接分配IP，但不能访问宿主局域网里的私有地址（无网关配置）
• 但是可以访问虚拟网卡的地址
• 宿主可以访问虚拟机，宿主以外的都不能访问或者被访问

  这种模式适合于需要虚拟机与宿主机之间进行通信，但不需要虚拟机直接与外部网络通信的场景

参考

[1]【虚拟机网络模式】NAT | NAT网络 | 桥接Bridged | 内部网络Internal | 仅主机(Host-Only)_哔哩哔哩_bilibili
[2] VMware Workstation Pro 文档

---

1. DHCP服务器是一种可以分配 IP 地址、子网掩码、默认网关以及其他网络配置信息的服务器。 ↩︎
