高精度延时函数rt_hw_us_delay在CH32V203C8T6的实现

高精度延时函数rt_hw_us_delay在CH32V203C8T6的实现

但其实有SysTick的单片机的用法都差不多

参考：
RT-Thread文档中心-内核-时钟管理-高精度延时
[001] [RT-Thread 学习笔记] 高精度延时函数 rt_hw_us_delay 的陷阱与优化

官方文档给了一个例程，但是这里的SysTick是递减方式的

该函数通过一个 tcnt 变量将当前计数值 tnow 与上一时刻的计数值 told 的差值进行累加（注意 SysTick->VAL
为递减计数器），当累加值 tcnt≥延时节拍 ticks 时跳出循环，而 tcnt 最大值为 0xffff
ffff，不可能出现死循环的情况。

#include <board.h>
void rt_hw_us_delay(rt_uint32_t us)
{
    rt_uint32_t ticks;
    rt_uint32_t told, tnow, tcnt = 0;
    rt_uint32_t reload = SysTick->LOAD;

    /* 获得延时经过的 tick 数 */
    ticks = us * reload / (1000000 / RT_TICK_PER_SECOND);
    /* 获得当前时间 */
    told = SysTick->VAL;
    while (1)
    {
        /* 循环获得当前时间，直到达到指定的时间后退出循环 */
        tnow = SysTick->VAL;
        if (tnow != told)
        {
            if (tnow < told)
            {
                tcnt += told - tnow;
            }
            else
            {
                tcnt += reload - tnow + told;
            }
            told = tnow;
            if (tcnt >= ticks)
            {
                break;
            }
        }
    }
}

这里我用的CH32V203C8T6，使用了WCH官方EVT内的例程，其中SysTick默认配置成为了递增计数器

extern uint32_t SystemCoreClock;

static uint32_t _SysTick_Config(rt_uint32_t ticks)
{
    NVIC_SetPriority(SysTicK_IRQn, 0xf0);
    NVIC_SetPriority(Software_IRQn, 0xf0);
    NVIC_EnableIRQ(SysTicK_IRQn);
    NVIC_EnableIRQ(Software_IRQn);

    SysTick->CTLR = 0;
    SysTick->SR = 0;
    SysTick->CNT = 0;
    SysTick->CMP = ticks - 1;
    SysTick->CTLR = 0xF;        // 向上计数
    return 0;
}

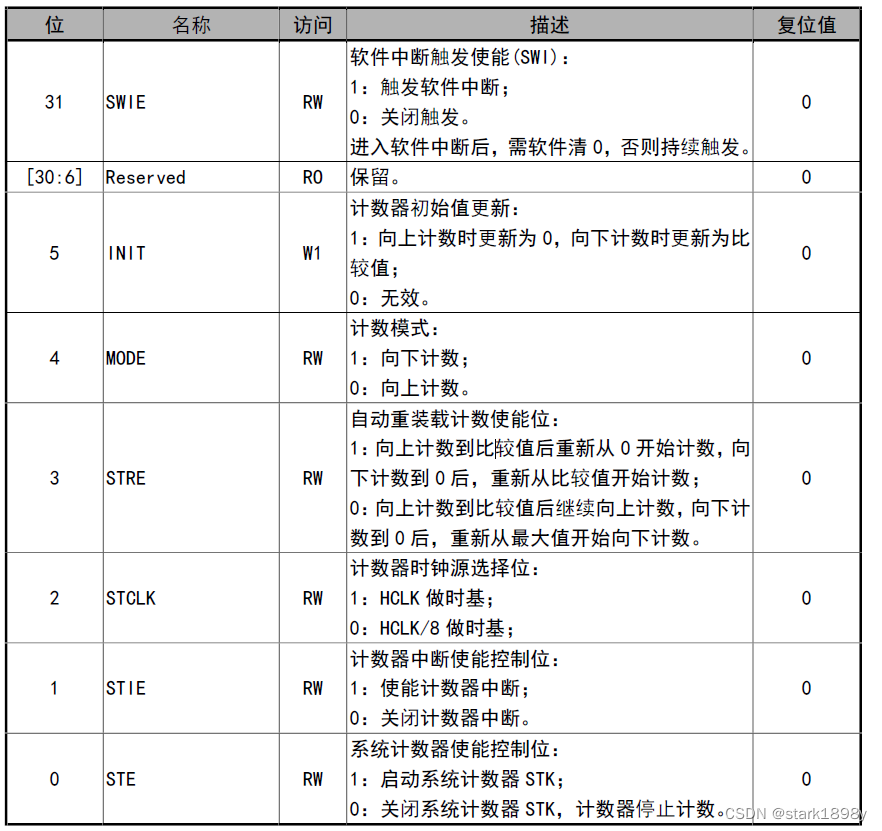

系统计数控制寄存器（STK_CTLR）描述如下：

RTT官方文档的例程的SysTick是递减方式的，这里如果不想更改SysTick初始化的话，就修改一下rt_hw_us_delay内的计算：

void rt_hw_us_delay(rt_uint32_t us)
{
    rt_uint32_t ticks;
    rt_uint32_t told, tnow, tcnt = 0;
    rt_uint32_t reload = SysTick->CMP;

    /* 获得延时经过的 tick 数 */
    ticks = us * reload / (1000000 / RT_TICK_PER_SECOND);
    /* 获得当前时间 */
    told = SysTick->CNT;
    while (1)
    {
        /* 循环获得当前时间，直到达到指定的时间后退出循环 */
        tnow = SysTick->CNT;
        if (tnow != told)
        {
            if (tnow < told)
            {
                // 取决于 SysTick->CNT 递增或递减，这里是递增的
                // 通过一个 tcnt 变量将当前计数值 tnow 与上一时刻的计数值 told 的差值进行累加（注意 SysTick->VAL 为递减还是递增计数器）
                // ，当累加值 tcnt≥延时节拍 ticks 时跳出循环，而 tcnt 最大值为 0xffff ffff，不可能出现死循环的情况
//                tcnt += told - tnow;
                tcnt += reload - told + tnow;
            }
            else
            {
//                tcnt += reload - tnow + told;
                tcnt += tnow - told;
            }
            told = tnow;
            if (tcnt >= ticks)
            {
                break;
            }
        }
    }
}

用一个IO引脚切换电平测试下修改后的rt_hw_us_delay()函数

static void test_us(void)
{
    BUZZER_ON;
    rt_hw_us_delay(900);
    BUZZER_OFF;
}
MSH_CMD_EXPORT(test_us, test_us);

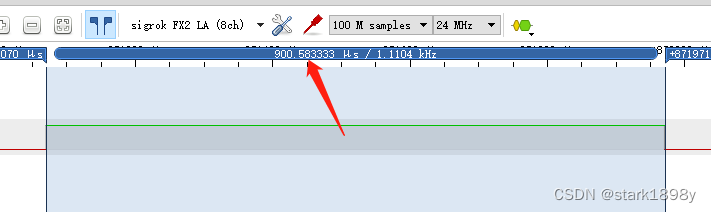

逻辑分析仪实测如下：

但其实只把SysTick初始化为递减计数器可能会更方便点，这样用RTT官方文档例程那种方式就可以了：

static uint32_t _SysTick_Config(rt_uint32_t ticks)
{
    NVIC_SetPriority(SysTicK_IRQn, 0xf0);
    NVIC_SetPriority(Software_IRQn, 0xf0);
    NVIC_EnableIRQ(SysTicK_IRQn);
    NVIC_EnableIRQ(Software_IRQn);

    SysTick->CTLR = 0;
    SysTick->SR = 0;
    SysTick->CNT = 0;
    SysTick->CMP = ticks - 1;
//    SysTick->CTLR = 0xF;        // 向上计数
    SysTick->CTLR = 0x001F; // 向下计数   0----    1 1111
    return 0;
}
