SPARK3 基于YARN的EXECUTOR的动态申请详解

最近工作中遇到RM（ResourceManager）性能慢的问题，研究了一下RM的资源分配流程，因为内部流程还是比较复杂的，为了以后方便查阅，记录一下。在研究YARN容器的生命周期的过程中，从Applicaiton的提交，到最后的完成，整个流程中容器的分配和删除主要是ApplicaitonMaster发起的，由RM内部的Scheduler来管理分配。本篇文章还是聚焦在spark的executor的分配逻辑上， 关于YARN内部container的分配流程计划单独写一篇文章记录，这里就不过多介绍，简要的说明下YARN的RM内部的一些组件，对于后面executor的分配流程的理解会有帮助。

在RM内部主要是三个对外协议，

1. ApplicationClientProtocal 是负责跟client交互，client提交application, getApplicationReport/killApplication等. 对应RM中的组件是ClientRMService, 对应默认端口是 8032

2. ResourceTracker, nodeManager用来注册，和heatBeat的协议，在RM中的组件是ResourceTrackerService, 对应默认端口是 8031

3. ApplicationMasterProtocal, applicationMaster交互的协议，分有三个方法 registerApplicationMaster/finishApplicaitonMaster/allocate， 在RM中的组件是ApplicationMasterService, 对应的默认端口是 8030

我研究版本是基于spark3.1.1 以及hadoop cdh 2.6.0。

在spark3.1.1中，executor的申请我们生产上配置的是动态申请，管理executor申请的类是ExecutorAllocationManager，在SparkContext初始化的时候，就初始化好了，这个组件是在Spark的Driver端初始化的。

ExecutorAllocationManager里面包含了两个SparkListener,  ExecutorAllocationListener 和ExecutorMonitor， 这两个listener监听spark RDD执行过程中的stage和task事件，汇总task和executor的信息。

ExecutorAllocationManager 在初始好之后，启动一个内部线程，定期的执行schedule方法，

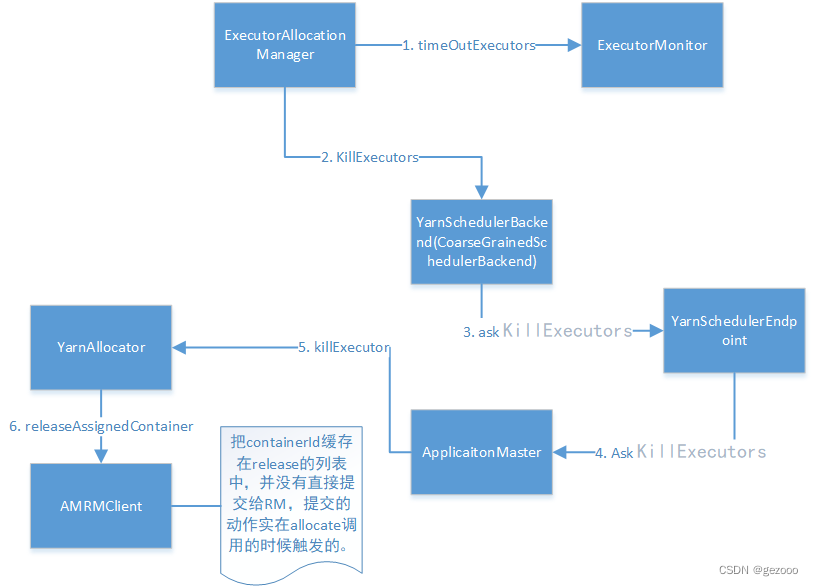

在schedule方法内部会根据ExecutorMonitor计算executor是否timeout, 如果有timeout , 就会调用killExectors释放executor.



executor的timeout的计算逻辑是根据executor是否有task在运行，是否有cache rdd block或者cache shuffle data来判定的。 如果有task运行，不计算该executor的timeout, 否则计算cache shuffle data 和 cache rdd block的timeout时间，取两者最小的。

在shecule方法内部还有另外一个逻辑是处理updateAndSyncNumExecutorsTarget. 这个方法里会计算targetNum of executor，这个是spark程序运行当前需要的executor的总量。计算的依据就是当前pendingTask的数量，这里主要就是依赖ExecutorAllocationListener 了，ExecutorAllocationListener 会监听Spark作业运行过程中的事件，统计pendingTask的数量,相关事件处理逻辑如下：

1. 当stageSubmitted的时候，会把stage的task数量存放到stageAttemptToNumTasks中
2. 当stageCompleted的时候，会从stageAttemptToNumTasks中删除该stage
3. 当taskStart的时候，会把stageAttemptToNumRunningTask +1， 并根据task是否是speculative，把taskIndex加入到stageAttemptToSpeculativeTaskIndices中 或 stageAttemptToTaskIndices中。
4. 当taskEnd的时候，如果task是失败的，并且不是specilative的，会把taskindex从stageAttempttoTaskIndices中删除。
5. 还有其他监听speculative task的事件，就不一一列举了。。。

当ExecutorAllocationManager计算maxNumExecutorsNeededPerResourceProfile的时候，maxNeeded = (pending + running) * executorAllocationRatio / taskPerExecutor, 其中

pending 是所有stageAttempt的 pendingTask + pendingSpeculativeTasks.
pendingTask = totalNumTask - numRunning(保存在stageAttempToTaskIndices中的taskindex的数量)
pendingSpeculativeTasks 是 numTotalTaskOfSpeculative – numRunningOfSpeculative.
这些数值都是在监听staage/task事件过程中更新的。


maxNeeded的第二种算法是 unschedulableTaskSets * executorAllocationRatio / tasksPerExecutor + executorMonitor.exe
