学生公寓智能电表控制系统的组成原理

石家庄光大远通电气有限公司学生公寓电表安全用电系统是针对高校宿舍用电特点设计的智能化解决方案，旨在保障用电安全、实现高效管理。其核心组成和功能如下：

一、系统组成部分

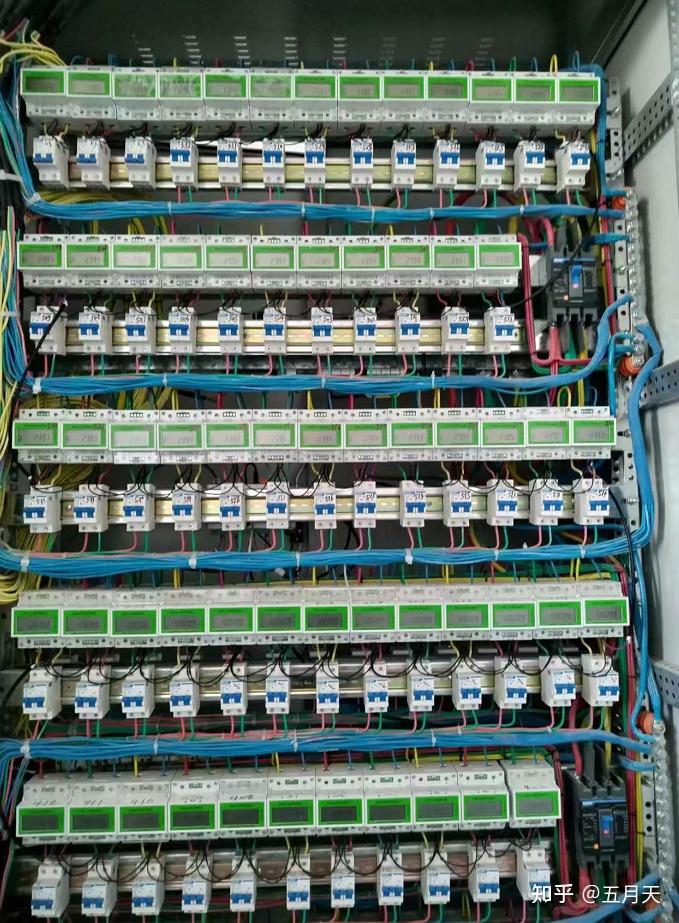

计量终端（智能电表）

负载识别单元：实时分析负载波形，区分阻性（如电炉）、容性（如风扇）等负载类型。

限电模块：集成专用芯片（如ADE7755），通过电流/电压采样实现高精度电能计量（误差≤1.0%）。

安全监测模块：

控制模块：磁保持继电器实现低功耗通断控制，支持远程或本地断电操作。

数据集中与传输层

有线方式：RS-485总线（成本低，布线简单，最大距离1200米）。

无线方式：4G/NB-IoT网关，支持云平台接入。

数据集中器：汇总多台电表数据，支持本地查询（LED/LCD屏显示房间号、电量、用电状态）。

通信网络：

管理平台

本地管理系统：PC端软件实现参数设置、售电、远程抄表及生成用电报表。

云平台：通过网页/APP提供实时监控、恶性负载报警、数据追溯及隐患推送功能。

二、核心功能

安全控制功能

恶性负载识别：基于小波分析负载波形，自动识别电炉、热得快等阻性负载（最小识别功率≤30W），即时断电并记录违规次数。

无人断电保护：红外探测无人状态超过设定时间后切断电源，防止火灾。

过载保护：超限功率持续5秒以上触发断电，3-50分钟后自动恢复（次数可调）。

用电管理功能

预付费控制：支持IC卡、校园一卡通或在线充值，电量用尽自动断电；可设透支额度与免费基础电量。

分时控制：按作息设定8个时段，定时通断（如夜间仅保留充电插座供电）。

多回路控制：双路输出设计，照明/插座分路管理，空调等设备可设为不受限回路。

实时监控与数据分析

远程抄表：自动采集电压、电流、功率因数等参数，替代人工巡检。

预警提示：剩余电量低于阈值时，数码管闪烁或APP推送提醒；恶性负载断电后显示原因。

能效分析：统计楼层/宿舍用电趋势，为电网改造与节能政策提供依据。

应急与维护支持

数据灾备：掉电时自动保存用电数据至EEPROM，恢复供电后无缝续用。

故障定位：短路/漏电保护联动，平台标记异常节点并推送维修信息。

三、系统优势总结

安全强化：融合负载识别、红外探测与过载保护，从源头预防电气火灾。

管理高效：远程批量设置参数、售电及通断控制，降低人工成本75%。

扩展灵活：模块化设计支持个性化定制（如分路控制、免费电量策略）。

节能降耗：通过数据分析优化电网负载，助力高校建设节约型校园。
