VS Code调用AC6工具链调试国产芯片

1、安装Embedded IDE插件

安装完成后在左侧会显示一个EIDE的图标

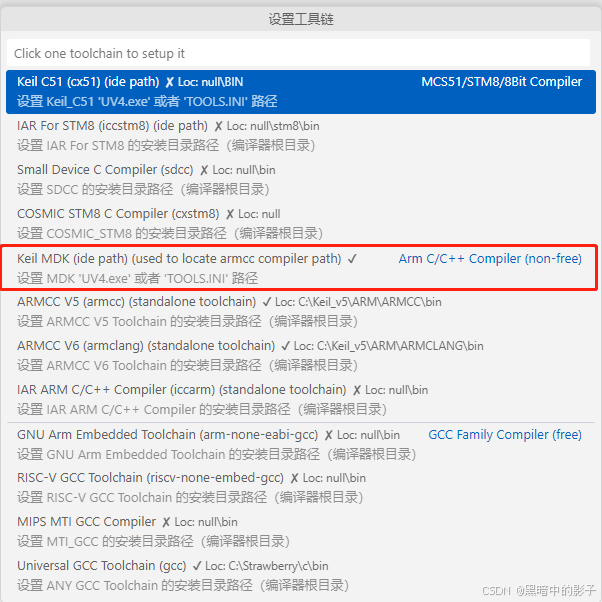

2、设置编译工具链工具链

设置成功后再打开会显示“✔”，否则显示“x“

3、选择Jlink工具路径

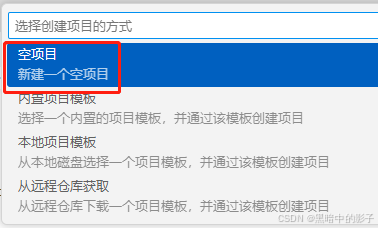

4、新建EIDE项目

输入项目名称后按回车

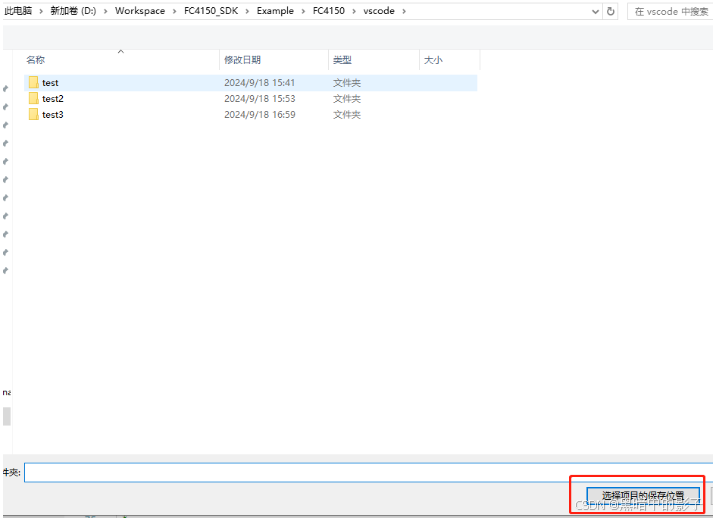

选择项目保存路径

5、安装pack软件支持包

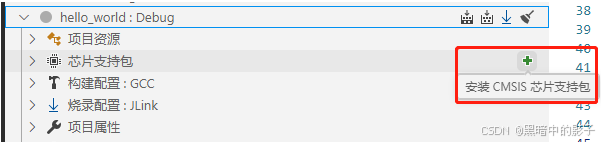

点击红框中的+号，选择“From Disk”进行安装

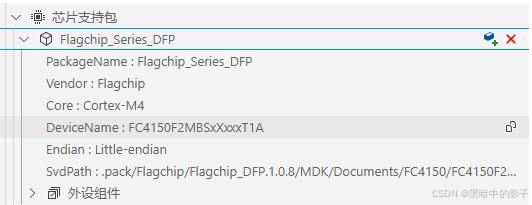

选择完成如图所示

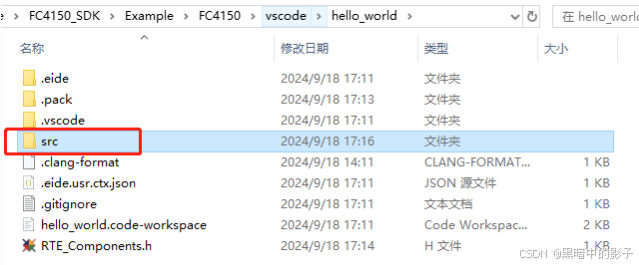

6、将工程源文件拷贝到项目目录，startup需要使用keil（如果工具链使用gcc的话，则使用gcc的startup目录）

7、选择构建配置

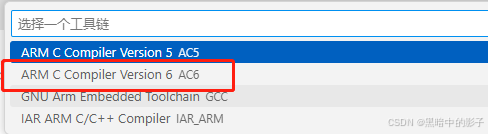

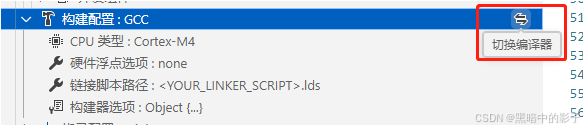

点击红框中的选择按钮选择AC6工具链

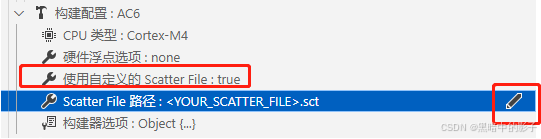

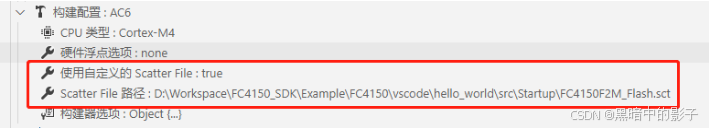

如果要使用自定义的sct文件，则这里需要修改为true，然后填写sct文件路径

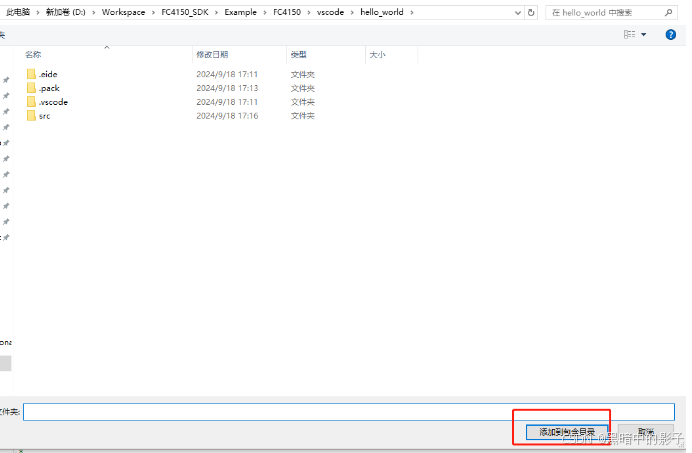

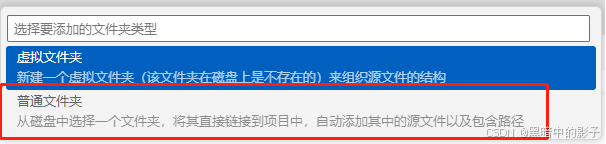

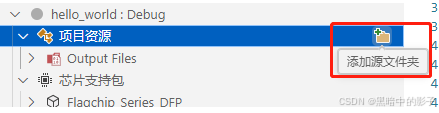

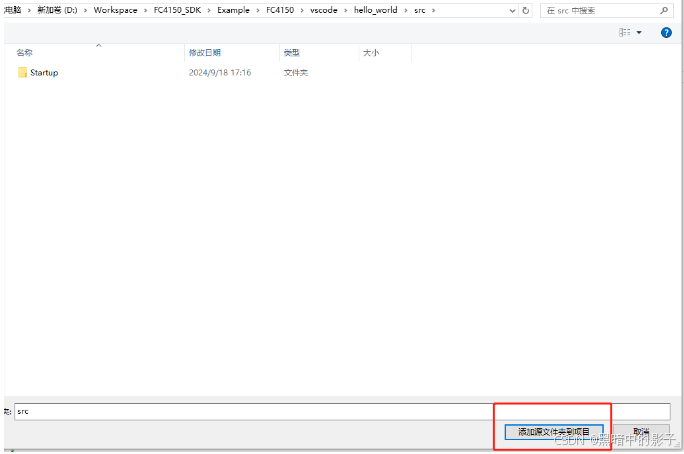

8、添加源文件到项目中

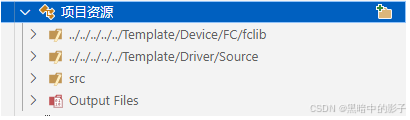

添加完成后如图所示

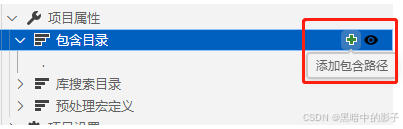

9、添加头文件搜索路径

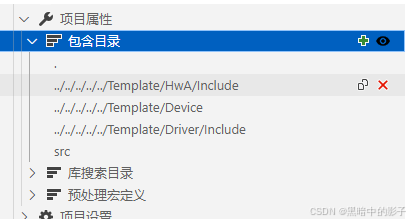

添加完成后如图所示

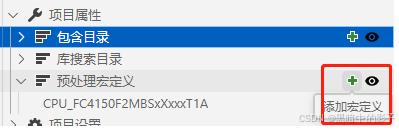

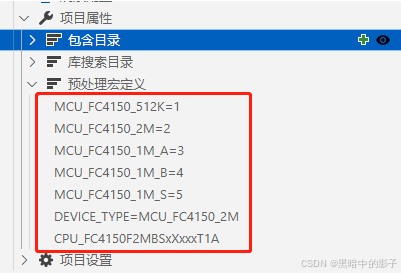

10、添加全局宏定义

添加完成后如图所示

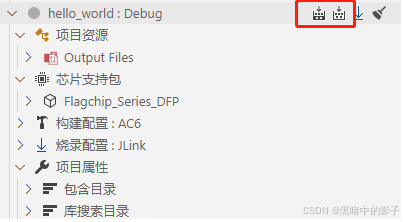

11、编译工程

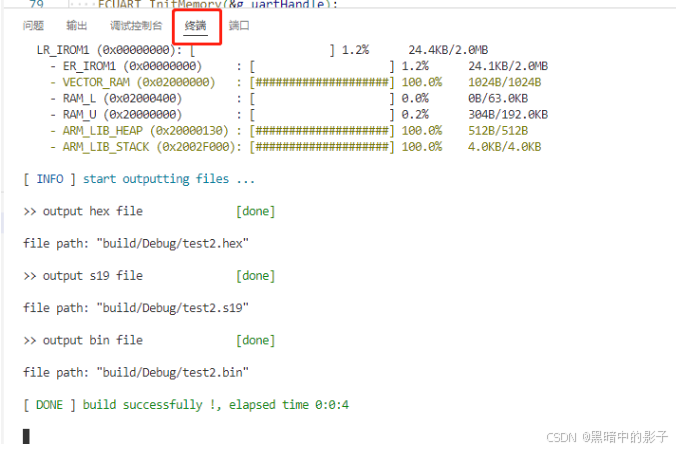

在下面终端中会显示编译结果

12、配置JLink进行hex文件的下载

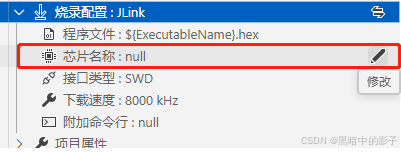

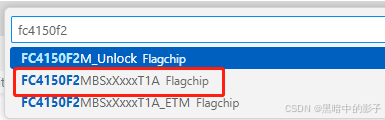

选择修改芯片名称

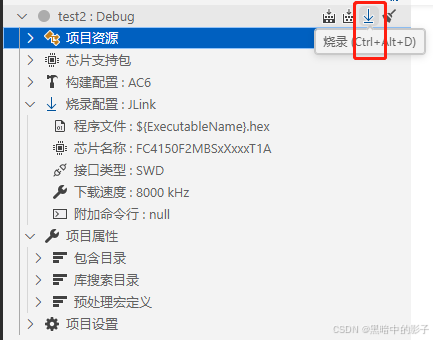

完成后点击下载按钮进行下载

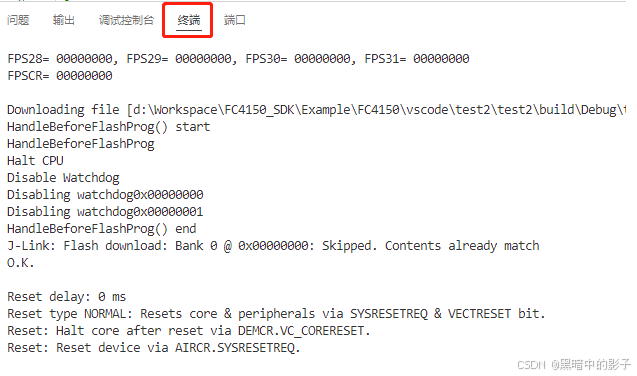

下载过程与结果也会在终端中显示

13、Debug（只支持gcc编译出来的elf文件）

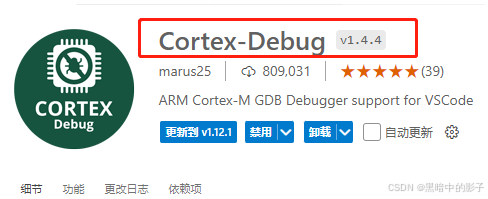

安装Cortex-Debug，并降级到1.4.4版本（因为高于此版本不支持GDB 8的调试）

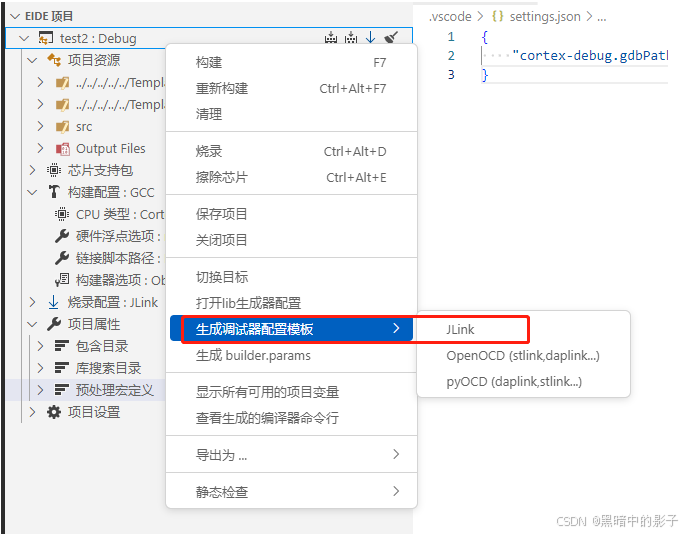

在项目上右键，选择生成调试模板JLink

将生成的lauch.json和settings.json文件修改如下

{
    "cortex-debug.gdbPath.windows": "D:\\Software\\Flagchip_FC_IDE_4.2.0\\gcc9-2019-q4\\bin\\arm-none-eabi-gdb.exe"
}

{
    "version": "0.2.0",
    "configurations": [
        {
            "cwd": "${workspaceRoot}",
            "type": "cortex-debug",
            "request": "launch",
            "name": "Debug: JLINK",
            "servertype": "jlink",
            "interface": "swd",
            "executable": "build/Debug/test2.elf",
            "runToEntryPoint": "main",
            "device": "FC4150F2MBSxXxxxT1A",
            "svdFile": ".pack/Flagchip/Flagchip_DFP.1.0.8/MDK/Documents/FC4150/FC4150F2MBSxXxxxT1A/FC4150F2MBSxXxxxT1A.svd"
        }
    ]
}

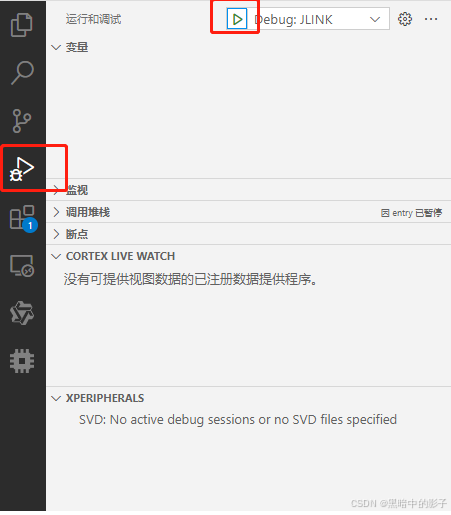

选择左侧的运行与调试进行debug

14、参考资料

[VSCODE]基于EIDE插件搭建vscode下的STM32单片机开发环境 - Foriver - 博客园 (cnblogs.com)
