交换机基本原理与配置

一、数据链路层功能

  • 数据的建立、维护与拆除
    物理地址、网络拓扑
  • 帧包装、帧传输、帧同步
    组帧:把数据封装在帧中,按顺序传送。
    定界与同步:产生/识别帧边界。
  • 帧的差错回复
    差错回复:采用重传的方法进行。
  • 流量控制
    流量控制及自适应:确保中间传输设备的稳定及收发双方传输速率的匹配。

二、以太网的发展

X-Wire2.94兆实验性以太网
DIX10兆以太网应用
IEEE802.310兆以太网标准
千兆以太网100/1000兆以太网

1、以太网MAC地址

  • 用来识别一个以太网上的某个单独的设备或一组设备

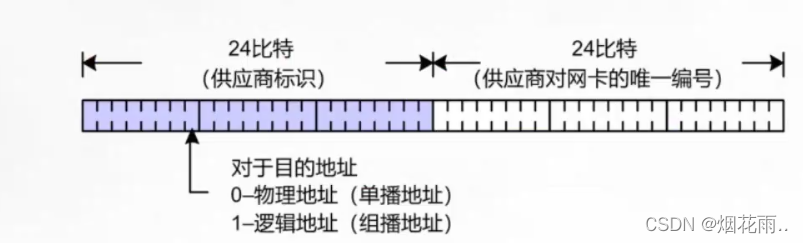

  • MAC地址由48位二进制数组成、通常分为六段、用十六进制表示
    在这里插入图片描述

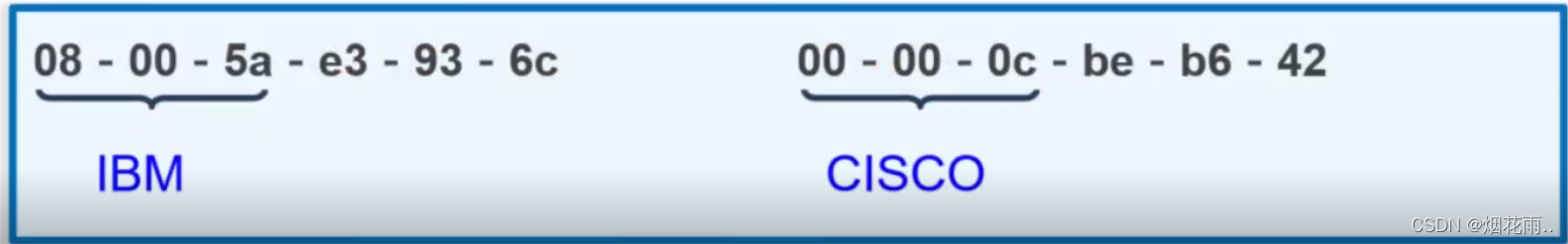

    列如:
    在这里插入图片描述
    MAC地址由48位二进制数组成,通常分为六段,用十六进制表示,
    其中前24位是由生产厂家向IEEE申请的厂商编号,后24位是网络接口卡序列号
    MAC地址位第8位为0时,表示该MAC地址为单播地址;为1时,表示该MAC地址为组播地址。一块物理网卡的地址一定是一个单播地址,也就是第8位一定为0;组播地址是一个逻辑地址,用来表示一组接收者,而不是一个接收者。
    单播:一对一
    广播:一对多
    组播:一队列

2、以太网MAC地址

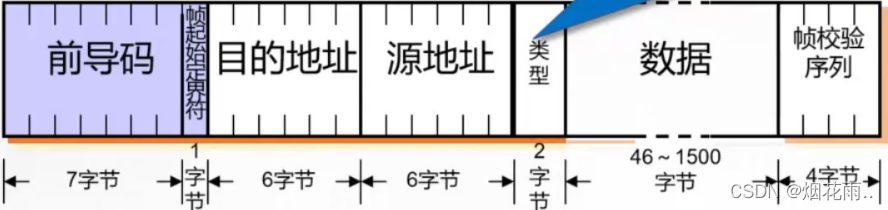

  • Ethernet II帧格式
    在这里插入图片描述
    前导码包含8字节。前7字节的值为0xAA,而最后1字节的值为0xAB。在DIX以太网中,前导码被认为时物理层封装的一部分,而不是数据链路层的封装。

前导码(7字节)和帧其起始定界符(1字符) 8个字节 如12345678到最后进行巡查帧校验序列,看是否为12345678,如果正确就继续,不正确就重传.

三、交换机

1、交换机的工作原理

交换机的转发原理

  • 初始状态
  • MAC地址学习
  • 广播未知数据帧
  • 接收方回应
  • 交换机实现单播通讯
    在这里插入图片描述

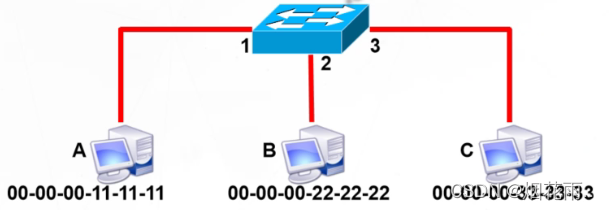

计算机A、计算机B、计算机C接入交换机,交换机刚打开处于初始状态什么都不知道,计算机A向计算机B发送信号,经过交换机,交换机开始学习将计算机A的MAC地址记录在自己的MAC地址表中并记录为接口1,之后向计算机B和计算机C广播未知数据帧,计算机B接受信号并做出回应,信号经过交换机,交换机再次学习,记录计算机B的MAC地址在自己的MAC地址表中并记录为接口2,将信号传回计算机A,实现单播通信。

2、交换机以以太网接口的工作模式

  • 单工
    两个数据站之间只能沿单一方向传输数据,如:广播
  • 半双工
    两个数据站之间可以双向数据传输,但不能同时进行,如:对讲机
  • 全双工
    两个数据站之间可以双向且同时进行数据传输,如:语音通话
  • 交换机以太网接口速率
    接口连接时进行协商
    协商失败则无法正常通信

3、配置前准备

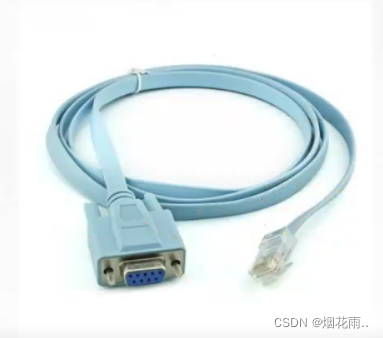

  • Console电缆
    在这里插入图片描述

  • 物理连接

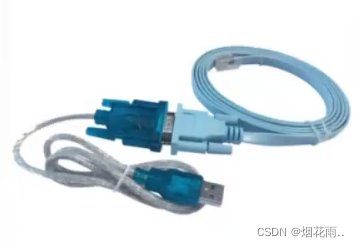

    计算机COM接口
    在这里插入图片描述

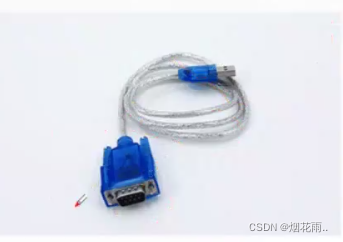

    交换机/路由器Console口
    在这里插入图片描述

  • 软件连接
    超级终端
    其他软件

四、SecureCRT软件的使用

1、SecureCRT软件的配置

  • 端口选择
  • 选择连接方式
  • COM口属性

2、命令行帮助

?的作用

  1. 显示命令
  2. 显示参数
  3. 命令列表
    Tab键
  4. 补齐命令
  5. 提示命令
    快捷键
  6. 光标移动到命令行的开始位置
  7. 光标移动到命令行的结束位置
    ensp命令
    1、历史命令查询
    dispaly history-command
    2、配置主机名
    system-view
    [Huawei]sysname Router1
    3、状态信息查询
    display version ####查看VRP版本
    [Huawei]display users ####查看用户终端信息
    4、进入接口模式并查看信息
    sys
    [Huawei]int e0/0/1
    [Huawei-GigabitEthernet0/0/1]dis this ####查看当前视图下的配置信息
    5、配置文件管理命令
    [Huawei]display saved-configuration ###查看设备保存信息
    [Huawei]dispaly current-configuration ###查看设备当前配置的信息
    reset saved-configuration ###擦除存储设备中的配置文件(初始化)
    compare configuration ###比较当前配置信息与存储设备中的保存文件是否一致
    6、关闭华为的信息提示中心
    [Huawei]undo info-center enable
    undo terminal monitor
    7、永不超时
    [Huawei]user-interface console 0
    [Huawei-ui-console0]idle-timeout 0 0
    8、配置双工及速率命令
    sys
    [Huawei]int g0/0/1
    [SW1-Ethernet0/0/1]undo negotiation auto ###关闭自动协商
    [SW1-Ethernet0/0/1]speed 100 ###调至速率100M
    [SW1-Ethernet0/0/1]duplex full ###调至全双工模式, 解释:full:Full-Duplex(全双工模式) half:Half-Duplex(半双工模式)
    9、保存配置
    save
    10、设置远程登陆密码
    [Huawei]user-interface vty 0 4
    #0时初始值,4是结束值。表示可同时打开5个会话进入交换机去配置命令
    [Huawei-ui-vty0-4]authentication-mode password
    [Huawei-ui-vty0-4]set authentication password simple 222
    [Huawei-ui-vty0-4]user privilege level 3
    [Huawei-ui-vty0-4]dis this
    11、用SecureCRT链接eNSP
    ●双击打开某台设备有【视图】和【配置】,打开【配置】—窗口配置:串口号:2000 ###这个是端口号
    ●打开SecureCRT 点击【链接】—【Protocol】Telnet----【Hostname】127.0.0.1----【Prot】2000
    ●当前终端被打开—断开【disconnect】----会话【session options】-----强制每次一个字符模式【Force charater at atime mode】—保存【OK】
    ●右击当前终端—链接【reconnect】

五、总结

交换机通过MAC地址学习,实现单播转发。交换机使用console线缆,进行配置管理。交换机使用命令行进行配置管理。
