项目场景：

一：简单的dhcp 配置（基于接口的dhcp）
二：dhcp静态绑定、租约
三：dhcp 排除地址、domain-name
四：dhcp 中继-dhcp relay

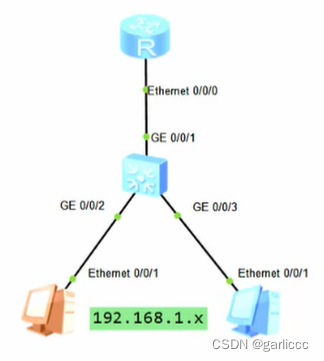

一：基于接口的dhcp

在这里插入图片描述

具体操作：

路由：

interface Ethernet0/0/0
ip add 192.168.1.1 24
dhcp select interface
dhcp server dns-list 114.114.114.114 8.8.8.8

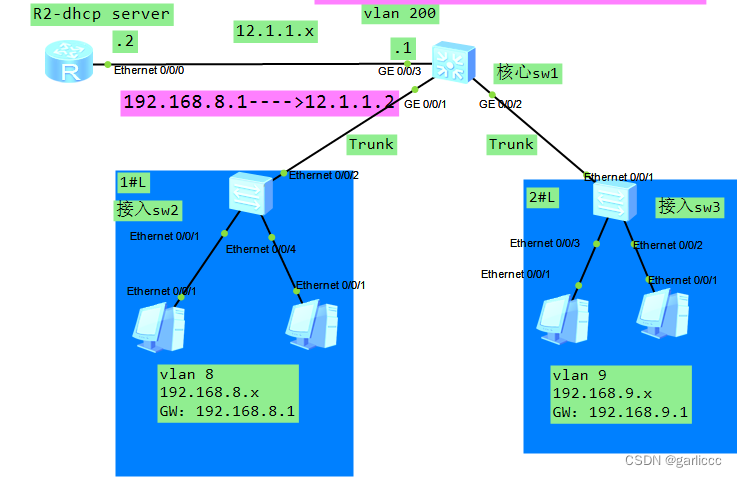

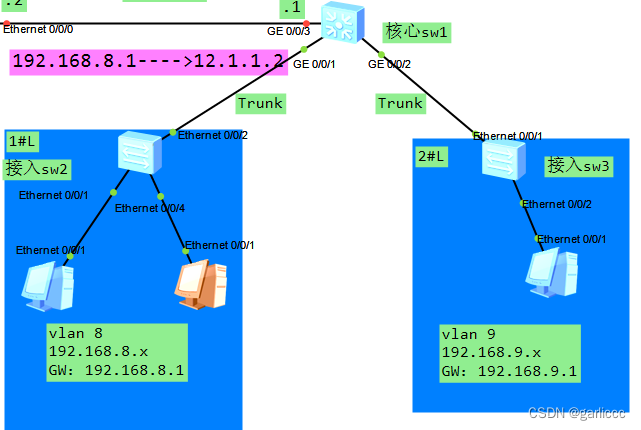

二：dhcp静态绑定、租约

在这里插入图片描述

已经做了vlanif设置网关和接口配置access trunk

具体操作：

SW1:

[sw1]dhcp enable
[sw1]ip pool A
[sw1-ip-pool-a]network 192.168.8.0 mask 24
[sw1-ip-pool-a]gateway-list 192.168.8.1
[sw1-ip-pool-a]dns-list 114.114.114.114 8.8.8.8
[sw1-ip-pool-a]ip pool B
[sw1-ip-pool-b]network 192.168.9.0 mask 24
[sw1-ip-pool-b]gateway-list 192.168.9.1
[sw1-ip-pool-b]dns-list 114.114.114.114 8.8.8.8
[sw1-ip-pool-b]int vlanif 8
[sw1-Vlanif8]dhcp select global
[sw1-Vlanif8]int vlanif 9
[sw1-Vlanif9]dhcp select global

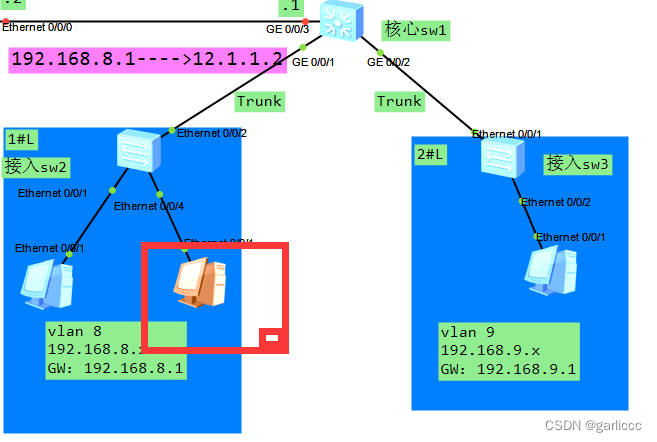

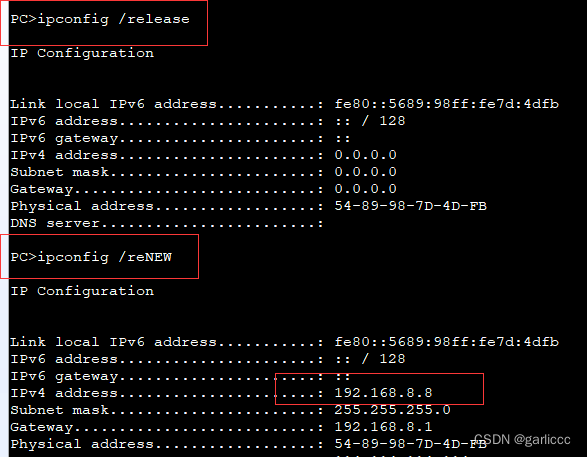

[sw1-ip-pool-a]static-bind ip-address 192.168.8.8 mac-address 5489-987D-4DFB #把红框pc进行静态绑定。 (配置时需先释放掉此pc的地址)
[sw1-ip-pool-a]lease day 2 hour 2 #修改租期为2天2小时（一般不建议修改）

在这里插入图片描述

三：dhcp 排除地址、domain-name

在pool里排除192.168.8.2-192.168.8.10
在这里插入图片描述

具体操作：

sw1:

[sw1-ip-pool-a]excluded-ip-address 192.168.8.2 192.168.8.10
[sw1-ip-pool-a]domain-name garlicc.com #dns后缀 （可选。没啥用）

四：dhcp 中继-dhcp relay&dhcp snooping

服务器根据收到的dhcp请求的网段（由中继拆标签，把vlanif网关地址作为请求）来判断分哪个地址池的地址。
在这里插入图片描述

具体操作：

dhcp服务器:

现实中一般在linux上做

[R2-dhcp]dhcp enable
[R2-dhcp]ip pool a
[R2-dhcp-ip-pool-a]network 192.168.8.0 mask 24
[R2-dhcp-ip-pool-a]gateway-list 192.168.8.1
[R2-dhcp-ip-pool-a]dns-list 114.114.114.114 8.8.8.8
[R2-dhcp-ip-pool-a]ip pool b
[R2-dhcp-ip-pool-b]network 192.168.9.0 mask 24
[R2-dhcp-ip-pool-b]gateway-list 192.168.9.1
[R2-dhcp-ip-pool-b]dns-list 114.114.114.114 8.8.8.8
[R2-dhcp-ip-pool-b]int e0/0/0
[R2-dhcp-Ethernet0/0/0]dhcp select global

[R2-dhcp]ip route-static 0.0.0.0 0 12.1.1.1

sw1核心：

[sw1]vlan 200
[sw1]int g0/0/3
[sw1-GigabitEthernet0/0/3]po li ac
[sw1-GigabitEthernet0/0/3]po de vl 200
[sw1-GigabitEthernet0/0/3]int vlan 200
[sw1-Vlanif200]ip add 12.1.1.1 24 #对接dhcp server用
**开启中继**=========================
[sw1]int Vlanif 8
[sw1-Vlanif8]dhcp en
[sw1-Vlanif8]dhcp select relay
[sw1-Vlanif8]dhcp relay server-ip 12.1.1.2
[sw1]int vlan 9
[sw1-Vlanif9]dhcp select relay
[sw1-Vlanif9]dhcp relay  server-ip 12.1.1.2

sw2：

dhcp snooping 在接入交换机配置。sw同理、

[sw2]dhcp enable
[sw2]dhcp snooping enable
[sw2]vlan 8
[sw2-vlan8]dhcp snooping enable
[sw2-vlan8]int e0/0/2 #将上联口设置为信任接口（默认所有的接口都是非信任口）
[sw2-Ethernet0/0/2]dhcp snooping trusted

[sw2]port-g group-member e0/0/1 e0/0/4 #所有接入交换机接口配置
==================================================================
[sw2-port-group]dhcp snooping  check dhcp-chaddr enable  #对DHCP Request报文的源MAC地址与CHADDR进行一致性检查，发现一致，则转发该报文。
