Android异步通信：图文详解Handler机制工作原理

1. 定义

一套 Android 消息传递机制

2. 作用

在多线程的应用场景中，将工作线程中需更新UI的操作信息 传递到 UI主线程，从而实现工作线程对UI的更新处理，最终实现异步消息的处理：

3. 为什么要用 Handler消息传递机制

• 答：多个线程并发更新UI的同时保证线程安全

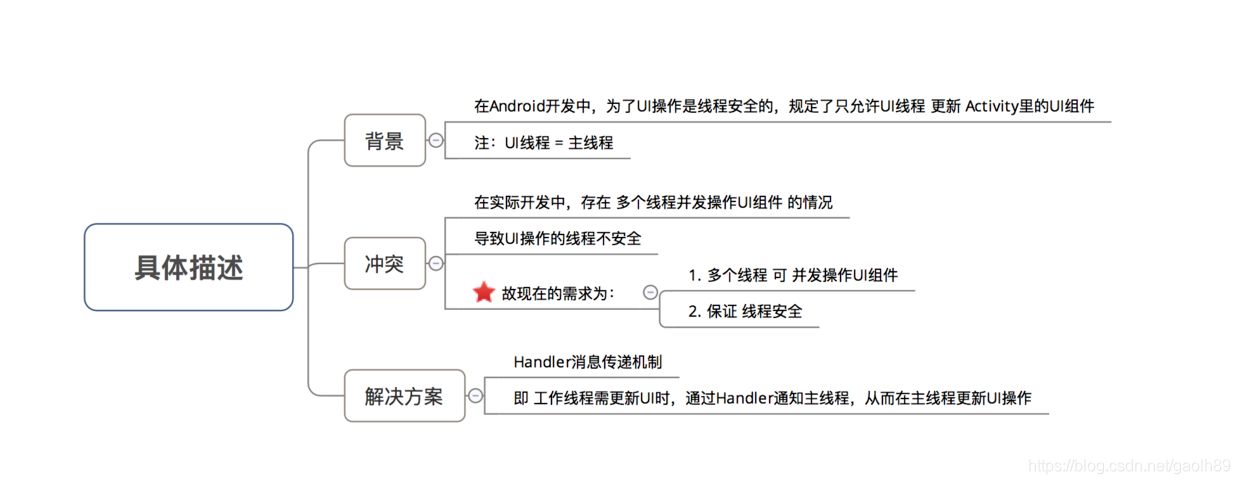

• 具体描述如下

4. 相关概念

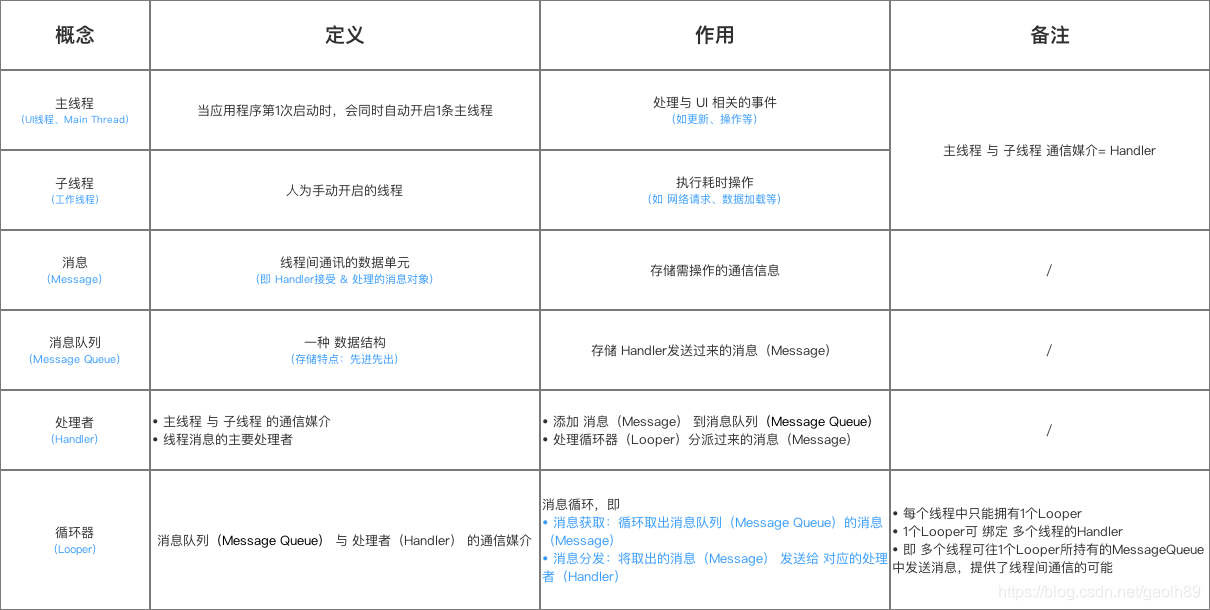

关于 Handler机制中的相关概念如下：

在下面的讲解中，我将直接使用英文名讲解，即 Handler、Message、MessageQueue、Looper，希望大家先熟悉相关概念

5. 工作原理 解析

下面，我将定性地讲解Handler机制的工作流程

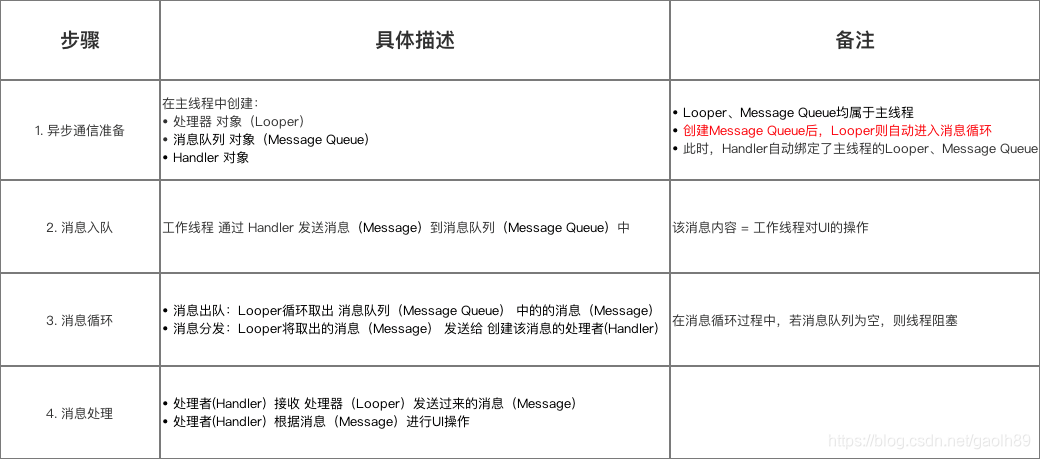

5.1 工作流程解析

Handler机制的工作流程主要包括4个步骤：

1. 异步通信准备
2. 消息发送
3. 消息循环
4. 消息处理

具体如下图：

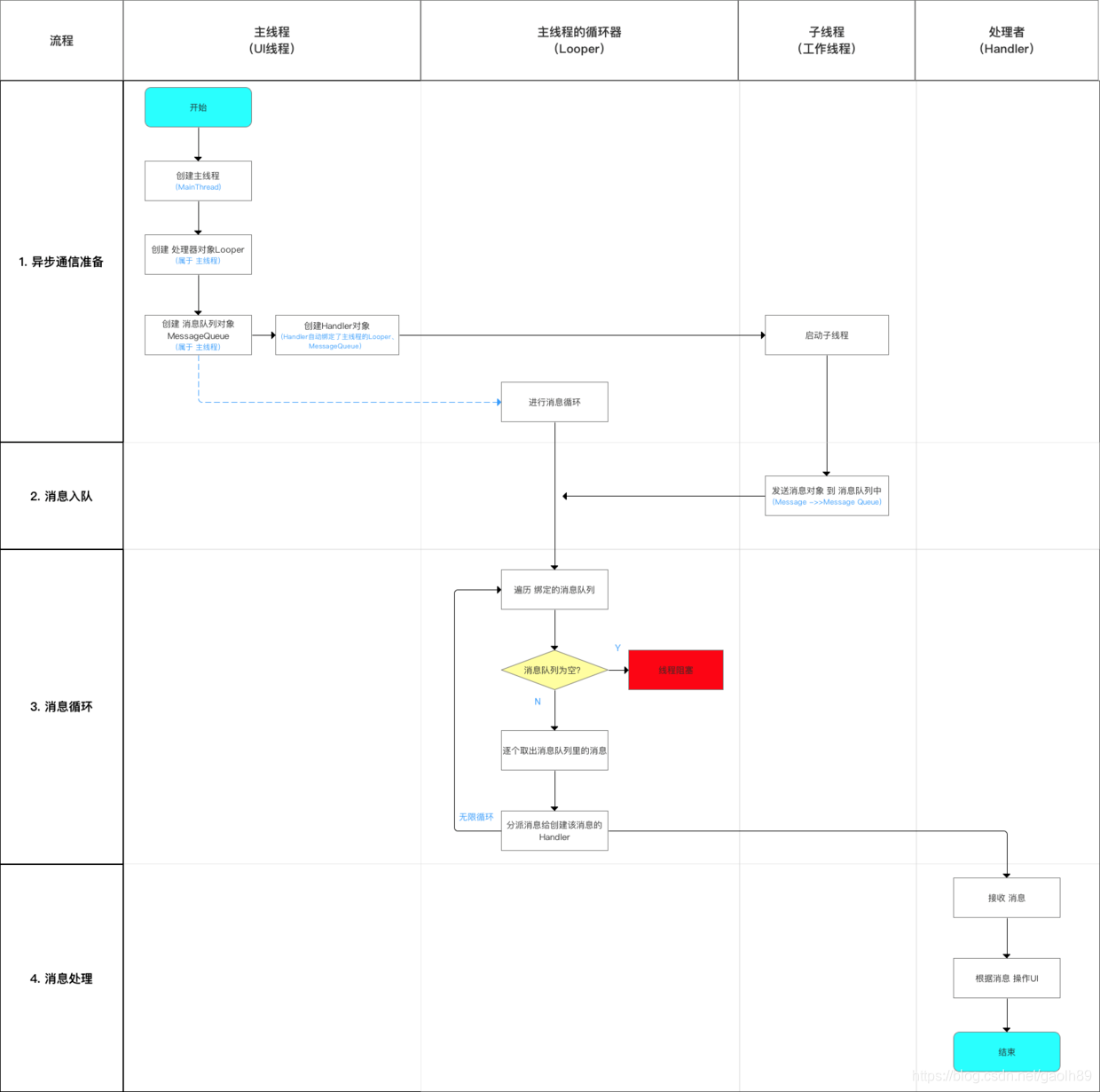

5.2 工作流程图

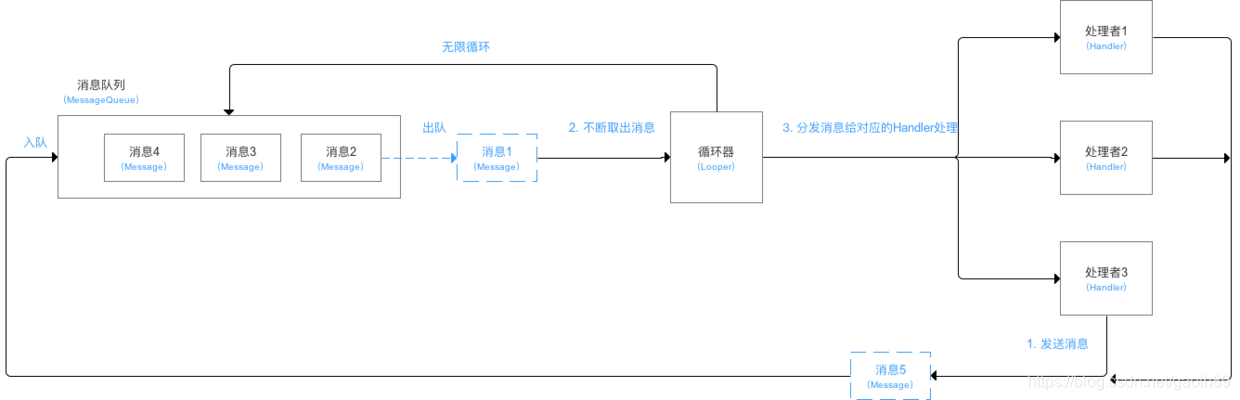

5.3 示意图

5.4 特别注意

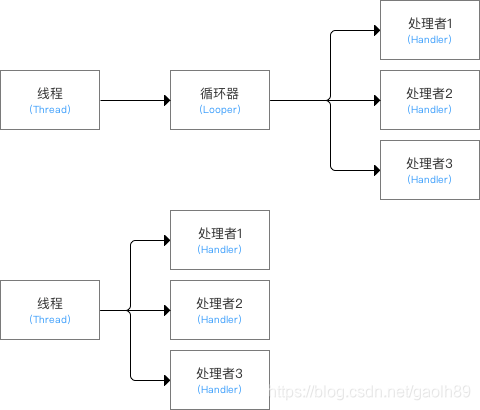

线程（Thread）、循环器（Looper）、处理者（Handler）之间的对应关系如下：

• 1个线程（Thread）只能绑定 1个循环器（Looper），但可以有多个处理者（Handler）
• 1个循环器（Looper） 可绑定多个处理者（Handler）
• 1个处理者（Handler） 只能绑定1个循环器（Looper）

至此，关于Handler的异步消息传递机制的工作原理讲解完毕。
