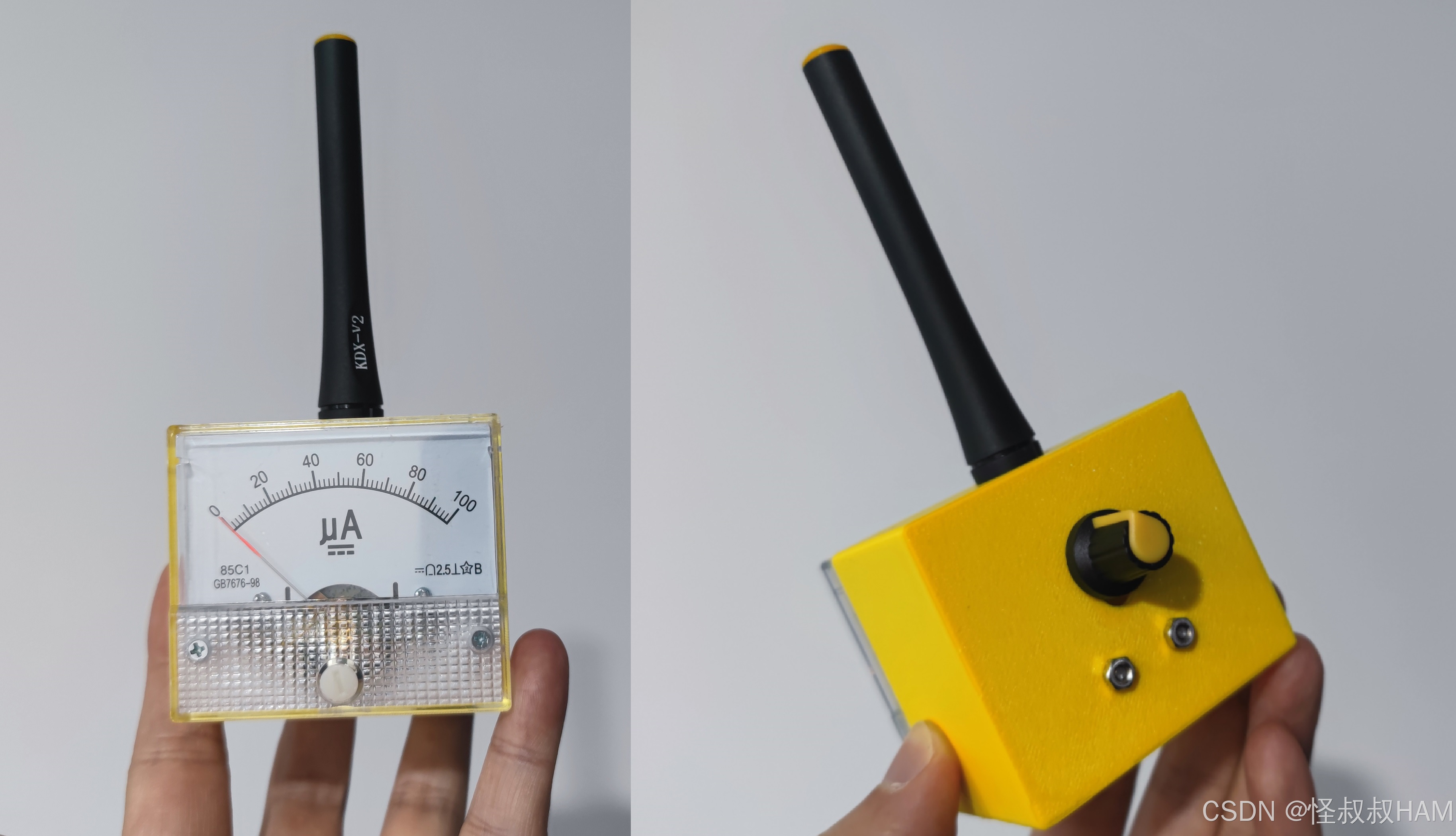

业余无线电指针式简易场强表

原理说明：

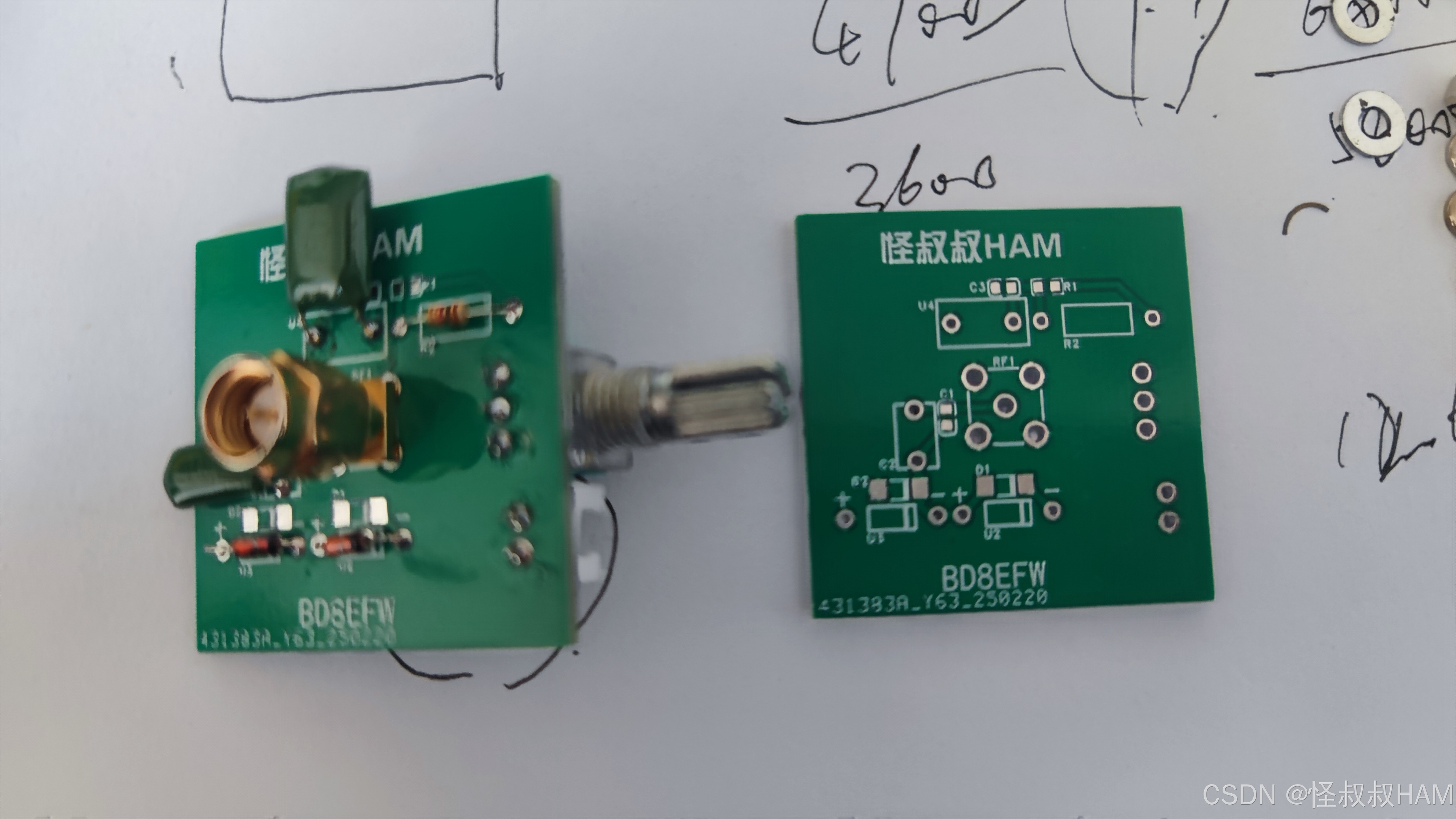

       简易场强表是一种用于测量电磁波场强的仪表，其核心是测量空间中某一点的电场强度。当电场存在时，会在天线中感应出电动势。根据法拉第电磁感应定律，感应电动势的大小与电场强度成正比。因此，通过测量天线两端的感应电压，可以间接得到该点的电场强度。通过天线接收到的高频信号需要经过二极管检波电路进行整流，将交流信号转换为微弱直流信号。直流信号驱动微安表可以大致指示信号强度。

请注意该场强表属于非定量分析仪器，只能用作相对比较用途，不能用于准确测试电台的发射功率，由于属于无源仪表，所以也不能用于测量远距离发射源的场强。起表距离：1-5米（具体视电台功率和天线不同，视场强表所配天线不同）。

适用场合：

1. 测试车台功放是否烧毁，车台天线是否能有效辐射电磁波
2. 大致对比两个或多个手台天线实际发射效果
3. 比较两个或多个电台在同样天线，距离，频率等条件下的发射效果

不适用场合：

1. 准确测量射频功率
2. 测量远距离发射源的场强

使用方法：

1. 准备好待测试的天线和电台、手台等，为场强表安装。
2. 旋转场强表背后指针到正中，设置电台到待测频率，尽量保持电台天线和场强表天线处于同一高度，二者距离1米左右为宜，按PTT发射让指针尽可能较大幅度偏转，如果幅度较小，可以通过调节场强表背后旋钮顺时针灵敏度增大。
3. 如果需要比较两个手台或者两个天线，在上一步基础上保持发射源和场强表的距离，相对高度不变，更换电台或者天线，再次发射，根据指针偏转幅度即可对比出两者大致的场强。
4. 如果需要关闭场强表，请将旋钮逆时针旋转到底即可。

    详细演示视频请抖音、哔哩哔哩、淘宝等平台搜索 “ 怪叔叔HAM ” 账号。
