形态学图像处理的几个函数

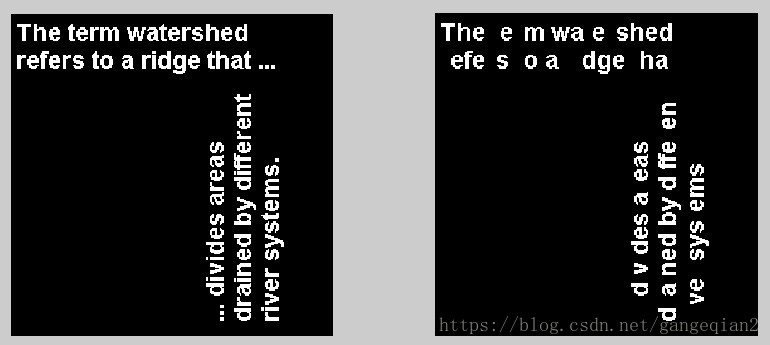

（1）bwareaopen ：作用是删除二值图像BW中面积小于P的对象，默认情况下conn使用8邻域。

        BW = imread('text.png');
        BW2 = bwareaopen(BW,50);
        figure;subplot(121);imshow(BW,[]);subplot(122);imshow(BW2,[]);

这里写图片描述

（2） [L,num] = bwlabel(BW,n)
二值图像中的连通区域的，对于不同的符合条件的连通区域（4连通，8连通）分别用不同的标号加以区别，结果保存在L这个矩阵里，而num里保存的是输入图像中连通区域的总数。

        BW = logical([1 1 1 0 0 0 0 0
                      1 1 1 0 1 1 0 0
                      1 1 1 0 1 1 0 0
                      1 1 1 0 0 0 1 0
                      1 1 1 0 0 0 1 0
                      1 1 1 0 0 0 1 0
                      1 1 1 0 0 1 1 0
                      1 1 1 0 0 0 0 0]);
        L = bwlabel(BW,4)
        [r,c] = find(L == 2)

n=4 四邻域：
L =

     1     1     1     0     0     0     0     0
     1     1     1     0     2     2     0     0
     1     1     1     0     2     2     0     0
     1     1     1     0     0     0     3     0
     1     1     1     0     0     0     3     0
     1     1     1     0     0     0     3     0
     1     1     1     0     0     3     3     0
     1     1     1     0     0     0     0     0

n=8 八邻域：
L =

     1     1     1     0     0     0     0     0
     1     1     1     0     2     2     0     0
     1     1     1     0     2     2     0     0
     1     1     1     0     0     0     2     0
     1     1     1     0     0     0     2     0
     1     1     1     0     0     0     2     0
     1     1     1     0     0     2     2     0
     1     1     1     0     0     0     0     0

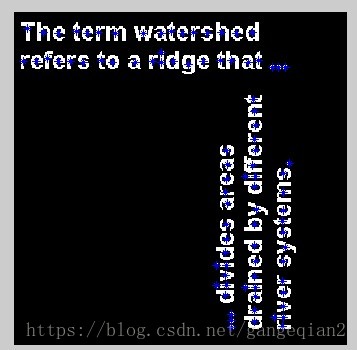

（3） STATS = regionprops(BW,PROPERTIES) m
测量二值图像连通区域的一系列属性。默认得到三个属性：
‘Area’, ‘Centroid’, and ‘BoundingBox’.

        BW = imread('text.png');
        s  = regionprops(BW, 'centroid');
        centroids = cat(1, s.Centroid);
        imshow(BW)
        hold on
        plot(centroids(:,1), centroids(:,2), 'b*')
        hold off
