一、基本介绍

每当我们要对一条记录做改动时（这里的改动可以指 INSERT 、 DELETE 、 UPDATE ），都需要留一手 -> 把回滚时所需的东西都给记下来

你插入一条记录时，至少要把这条记录的主键值记下来，之后回滚的时候只需要把这个主键值对应的记录删掉就好了。

你删除了一条记录，至少要把这条记录中的内容都记下来，这样之后回滚时再把由这些内容组成的记录插入到表中就好了。

你修改了一条记录，至少要把修改这条记录前的旧值都记录下来，这样之后回滚时再把这条记录更新为旧值就好了。

我们说过事务需要保证原子性，也就是事务中的操作要么全部完成，要么什么也不做。但是偏偏有时候事务执行到一半会出现一些情况，比如：

情况一：事务执行过程中可能遇到各种错误，比如服务器本身的错误，操作系统错误，甚至是突然断电导致的错误。
情况二：程序员可以在事务执行过程中手动输入 ROLLBACK 语句结束当前的事务的执行

这两种情况都会导致事务执行到一半就结束，但是事务执行过程中可能已经修改了很多东西，为了保证事务的原子性，我们需要把东西改回原先的样子，这个过程就称之为回滚（英文名： rollback ），这样就可以造成一个假象：这个事务看起来什么都没做，所以符合原子性要求。

undo log是一种用于撤销回退的日志，在数据库事务开始之前，MySQL会先记录更新前的数据到 undo log日志文件里面，当事务回滚时或者数据库崩溃时，可以利用 undo log来进行回退。

产生：事务开始前产生，事务提交时不会立刻删除 undo log ，innodb 会把事务对应的 undo log 放入到删除列表中，后面会通过现场 purge thread 进行回收处理。

注意： undo log 也会产生 redo log ，因为 undo log 也需要持久性保护。

1.1 作用总结

提供回滚操作：
- Undo Log实现了事务的原子性。在数据修改时，除了记录redo log外，还记录了相应的undo log。如果事务执行失败，可以利用undo log进行回滚。
- Undo Log是逻辑日志，记录了数据修改的逻辑操作，如delete操作对应的是insert操作，update操作对应相反的update操作。
提供多版本控制（MVCC）：
- MVCC通过Undo Log实现。当某行数据被其他事务锁定时，可以从undo log中获取该行记录之前的数据版本，从而实现了快照读。
- 快照读：读取历史版本的数据，不需要加锁，适用于普通SELECT操作。
- 当前读：读取最新版本的数据，适用于执行修改语句或者特定的SELECT语句。
  - select … lock in share mode、select … for update

二、工作原理

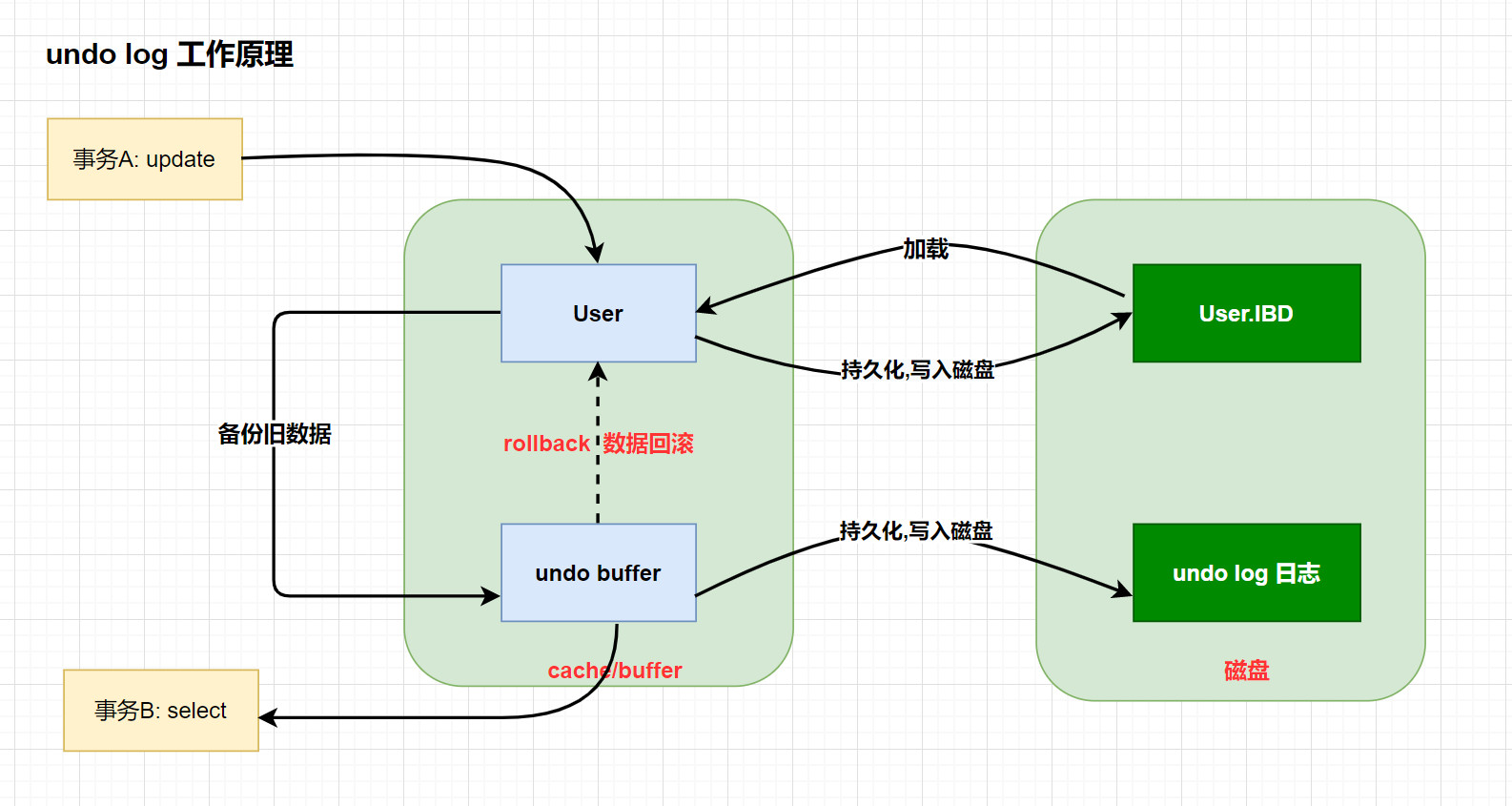

在更新数据之前，MySQL会提前生成undo log日志，并且在事务提交之前不会立即删除undo log，以确保事务执行失败时可以进行回滚操作。而undo log日志的删除是通过后台的purge线程进行回收处理的。

事务A执行update更新操作时，会按照以下步骤进行：

将旧版本数据备份到对应的undo buffer中。
将undo buffer中的数据持久化到磁盘中的undo log文件中。
执行update操作，将新的数据持久化到磁盘。

在事务A执行的过程中，如果事务B对数据进行了查询，根据MySQL的MVCC机制，事务B会读取到数据的快照版本，即事务A更新之前的版本。这样可以保证事务B读取到的是一致的数据视图，即使事务A正在更新数据。

2.1 存储机制

为了保证事务并发操作时，在写各自的undo log时不产生冲突，InnoDB采用回滚段的方式来维护undo log的并发写入和持久化。
回滚段概述

InnoDB使用回滚段来维护并发事务的Undo Log写入和持久化。
每个回滚段包含多个Undo Log Segment，是管理Undo Log的基本单位。
回滚段数量：InnoDB拥有128个回滚段。
每个回滚段中Undo Log Segment数量：每个回滚段包含1024个Undo Log Segment。
支持的Undo操作数量：因此，InnoDB支持128 * 1024个Undo操作。

并发事务执行限制

最多支持的并发事务数量：由Undo Log Segment数量决定，即128 * 1024。
最大支持事务并发数计算：每个事务对应一个Undo Log，最多支持131072个并发事务执行。

事务示例

START TRANSACTION; -- 开启事务A

-- 执行更新操作
UPDATE table_name SET column_name = value WHERE condition;

COMMIT; -- 提交事务A

-- 开启另一个事务B
START TRANSACTION;

-- 执行查询操作
SELECT * FROM table_name WHERE condition;

COMMIT; -- 提交事务B

2.2 undo Log 的存储

事务 ID

事务执行过程中在对某个表执行增、删、改操作时，InnoDB就会给这个事务分配一个唯一的事务ID。
可以通过 information_schema.INNODB_TRX 来查询当前系统中运行的事务信息.

START TRANSACTION;
	select * from test1.a1;
commit;
--trx_id 就是事务ID,InnoDB 在内存维护了一个全局变量来表示事务ID，每当要分配一个事务ID时，就获取这个变量值，然后把这个变量自增1
select
	trx_id ,
	trx_state ,
    trx_started,
    trx_isolation_level
from information_schema.INNODB_TRX;

行记录的隐藏列

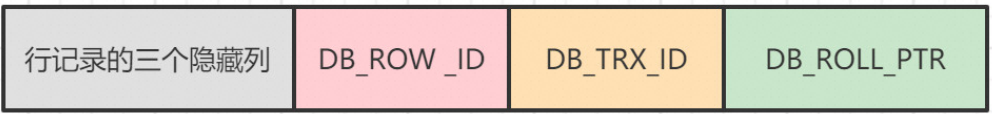

InnoDB引擎管理的数据表中每行行记录,都存在着三个隐藏列

DB_ROW_ID : 如果没有为表显式的定义主键，并且表中也没有定义唯一索引，那么InnoDB会自动为表添加一个row_id的隐藏列作为主键。
DB_TRX_ID : 事务中对某条记录做增删改时,就会将这个事务的事务ID写入到trx_id中.
DB_ROLL_PTR: 回滚指针,指向undo log的指针

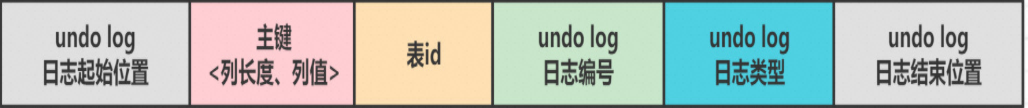

Insert 语句的 Undo Log 回滚日志结构

插入一条数据对应的undo操作其实就是根据主键删除这条数据就行了。
所以 insert 对应的 undo log 主要是把这条记录的主键记录上

start、end：指向记录开始和结束的位置。
主键列信息：记录INSERT这行数据的主键ID信息，或者唯一列信息。
table id：表空间ID。
undo no：在当前事务中 undo log 的编号,从0开始。
undo type：undo log 的类型，insert语句的undo log类型是 TRX_UNDO_INSERT_REC。

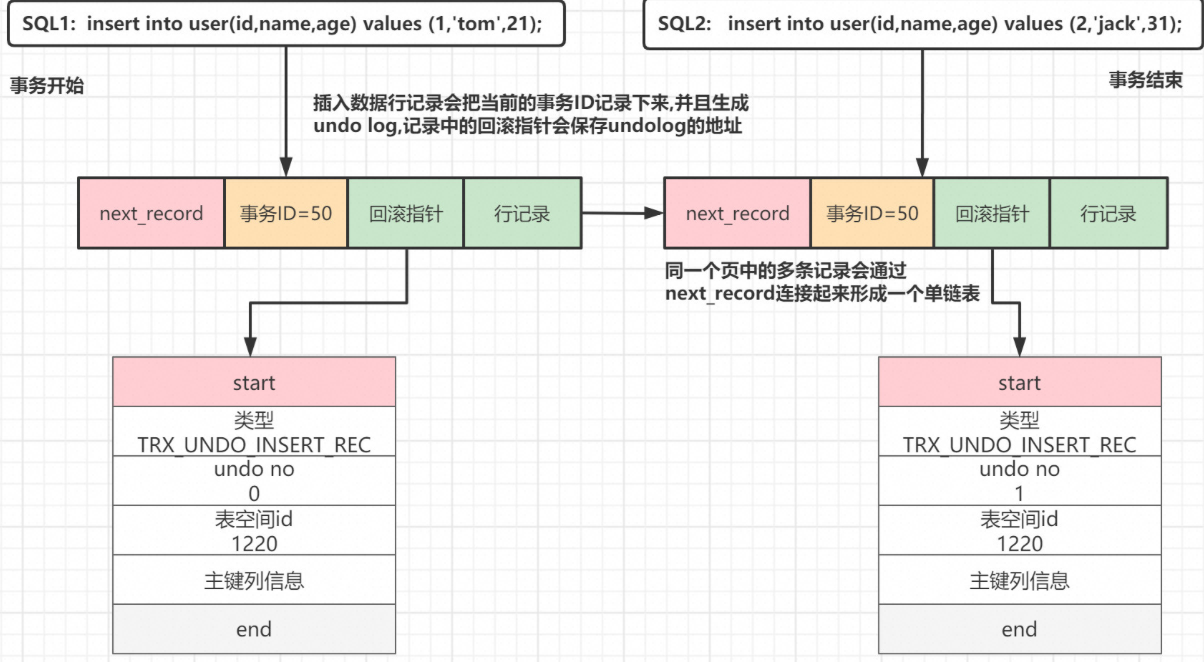

undo 回滚链

通过一个事物操作,我们一起来看一下回滚链的形成

三、相关参数

MySQL 与undo相关的参数设置:

mysql> show variables like '%undo%';
+--------------------------+------------+
| Variable_name            | Value      |
+--------------------------+------------+
| innodb_max_undo_log_size | 1073741824 |
| innodb_undo_directory    | ./         |
| innodb_undo_log_truncate | OFF        |
| innodb_undo_logs         | 128        |
| innodb_undo_tablespaces  | 0          |
+--------------------------+------------+

mysql> show global variables like '%truncate%';
+--------------------------------------+-------+
| Variable_name                        | Value |
+--------------------------------------+-------+
| innodb_purge_rseg_truncate_frequency | 128   |
| innodb_undo_log_truncate             | OFF   |
+--------------------------------------+-------+

innodb_max_undo_log_size
- 表示每一个undolog对应的日志文件的最大值，默认最大值为1GB大小，默认初始化大小为10MB。
- 日志文件达到该阈值之后，且参数 innodb_undo_log_truncate=ON，才会触发truncate回收（收缩）动作，被truncate后的表空间文件大小缩小到undolog表空间数据文件默认的1OMB大小。否则即便是到达最大值之后，也不会自动回收undolog的表空间。
innodb_undo_directory
- 指定undo log日志的存储目录，默认值为 ./。
**innodb_undo_logs **
- 在MySQL5.6版本之后，可以通过此参数自定义多少个rollback segment，默认值为128。
innodb_undo_tablespaces
- 设置undo独立表空间个数，范围为0-128，默认为0，0表示表示不开启独立undo表空间且 undo日志存储在ibdata文件中。
- 什么时候需要来设置这个参数 ?
  - 当DB写压力较大时，可以设置独立undo表空间，把undo从 ibdata文件中分离开来，指定 innodb_undo_directory 目录存放，可以制定到高速磁盘上，加快undo log 的读写性能。
innodb_undo_log_truncate
表示是否开启自动收缩undolog的表空间的操作。如果配置为ON，并且配置了2个或2个以上的undolog表空间数据文件，当某一个日志文件大小超过设置的最大值之后，就会自动的收缩表空间数据文件。

在回收表空间数据文件的时候，被回收的表空间数据文件会临时下线，为了保证undolog一直有地方可以写，此时要保证至少还有1个undolog日志文件是在线的。这就是要求innodb_undo_tablespaces>=2的根本原因
