SNMP功能开发简介 二 net-snmp源码分析报文处理流程图

已于 2024-03-14 14:54:57 修改
阅读量4.5k 收藏 36
点赞数 17
分类专栏： SNMP 协议简介与开发 文章标签： netsnmp
于 2018-10-14 15:56:45 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/fuyuande/article/details/83047765
版权

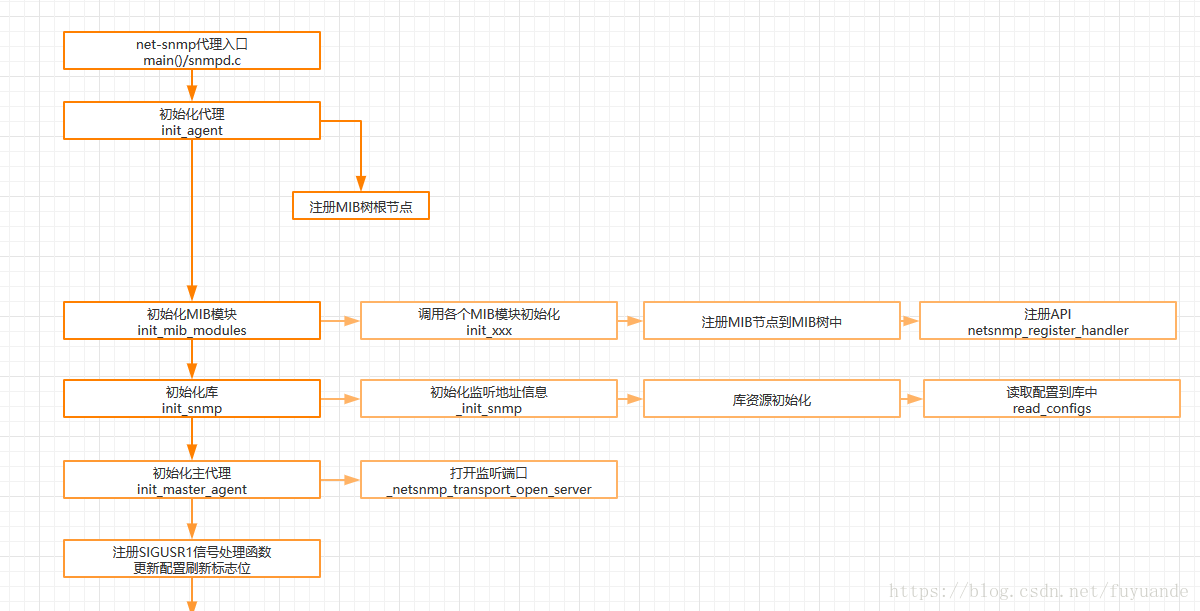

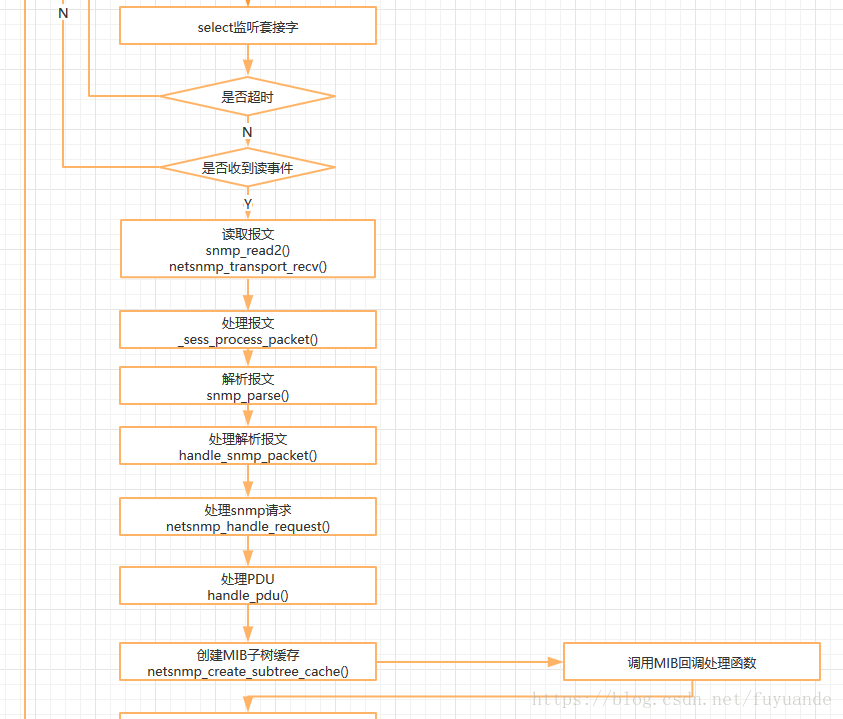

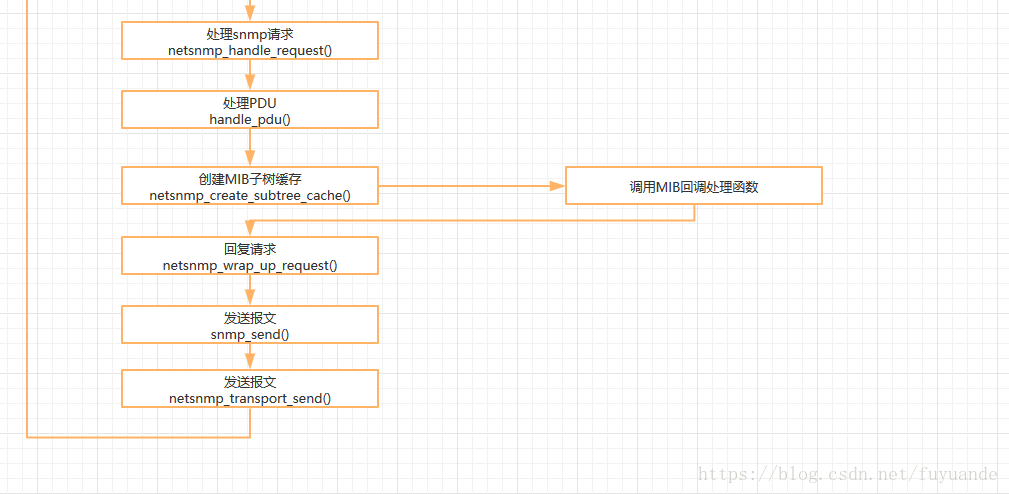

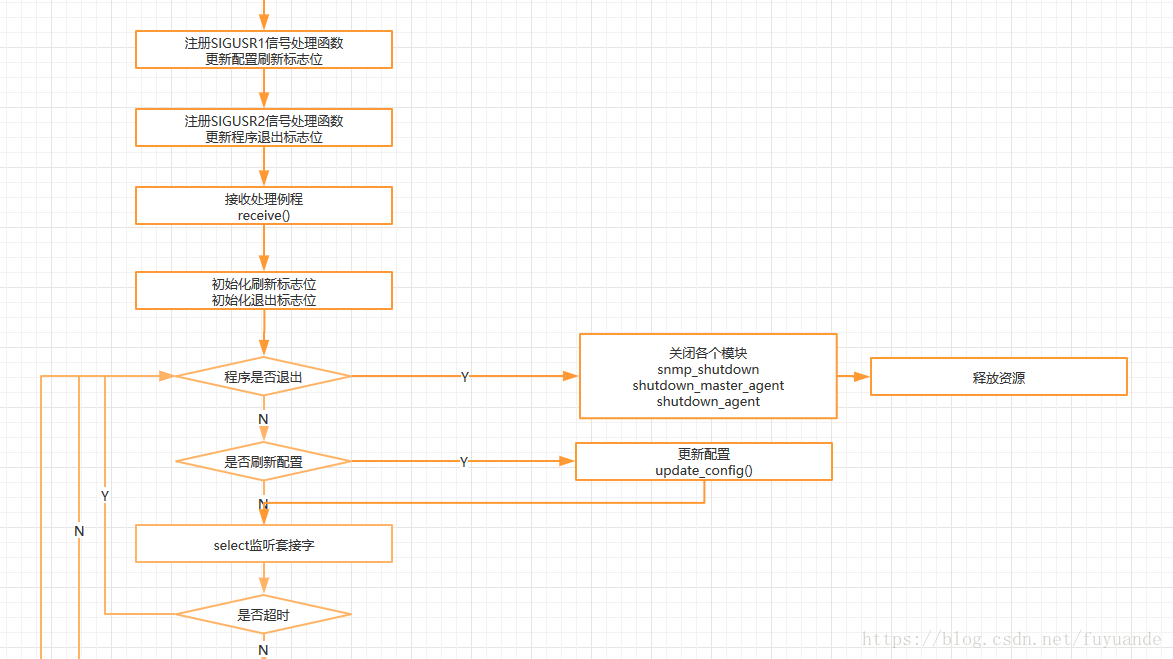

最近在开发snmp功能，核心实现是基于net-snmp，将net-snmp的代理基本功能移植到自己的程序中去，因为需要修改一些定制化的内容，所以需要对net-snmp的流程有所了解，网上这方面的资料比较多而杂，也没有细致的分析流程，自己试着进行源码分析，画出简要的流程图，供有需要的同学参考一下。

源代码版本链接：5.6.2



流程图比较大，一幅图放不小，有需要完整高清图的话可以去百度网盘下载。

链接: https://pan.baidu.com/s/140tZzFd-CAc5nAYOIoljiQ

提取码: xyvn

================================================================================================
