本文介绍了如何利用JDK自带的jps、jinfo、jstat、jconsole、jvisualvm、jstack、jcmd等工具分析JVM状态，以及通过Wireshark分析SQL批量插入性能问题。通过实例展示了如何查找JVM参数错误、观察GC行为、监控线程和内存使用，以及理解网络交互细节。

遇到问题尽量不要去猜，一定要眼见为实。只有通过日志、监控或工具真正看到问题，然后再回到代码中进行比对确认，我们才能认为是找到了根本原因。

你可能一开始会比较畏惧使用复杂的工具去排查问题，又或者是打开了工具感觉无从下手，但是随着实践越来越多，对Java程序和各种框架的运作越来越熟悉，你会发现使用这些工具越来越顺手。

其实呢，工具只是我们定位问题的手段，要用好工具主要还是得对程序本身的运作有大概的认识，这需要长期的积累。

我们可以先学习下如何使用JDK自带工具、Wireshark来分析和定位Java程序的问题吧。

使用JDK自带工具查看JVM情况

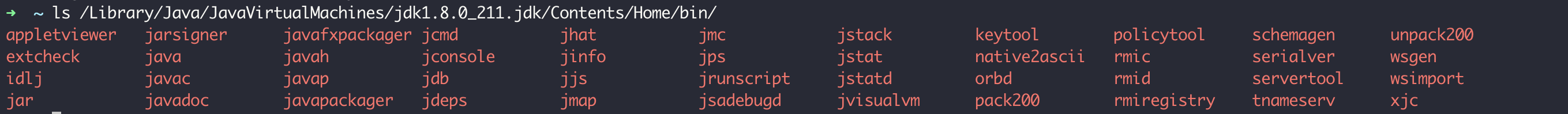

JDK自带了很多命令行甚至是图形界面工具，帮助我们查看JVM的一些信息。比如，在我的机器上运行ls命令，可以看到JDK 8提供了非常多的工具或程序：

接下来，我会与你介绍些常用的监控工具。你也可以先通过下面这张图了解下各种工具的基本作用：

为了测试这些工具，我们先来写一段代码：启动10个死循环的线程，每个线程分配一个10MB左右的字符串，然后休眠10秒。可以想象到，这个程序会对GC造成压力。

//启动10个线程
IntStream.rangeClosed(1, 10).mapToObj(i -> new Thread(() -> {
    while (true) {
        //每一个线程都是一个死循环，休眠10秒，打印10M数据
        String payload = IntStream.rangeClosed(1, 10000000)
                .mapToObj(__ -> "a")
                .collect(Collectors.joining("")) + UUID.randomUUID().toString();
        try {
            TimeUnit.SECONDS.sleep(10);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
        System.out.println(payload.length());
    }
})).forEach(Thread::start);


TimeUnit.HOURS.sleep(1);

修改pom.xml，配置spring-boot-maven-plugin插件打包的Java程序的main方法类：

<plugin>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-maven-plugin</artifactId>
    <configuration>
        <mainClass>org.geekbang.time.commonmistakes.troubleshootingtools.jdktool.CommonMistakesApplication</mainClass>
    </configuration>
</plugin>

然后使用java -jar启动进程，设置JVM参数，让堆最小最大都是1GB：

java -jar common-mistakes-0.0.1-SNAPSHOT.jar -Xms1g -Xmx1g

完成这些准备工作后，我们就可以使用JDK提供的工具，来观察分析这个测试程序了。

jps

首先，使用jps得到Java进程列表，这会比使用ps来的方便：

➜  ~ jps
12707
22261 Launcher
23864 common-mistakes-0.0.1-SNAPSHOT.jar
15608 RemoteMavenServer36
23243 Main
23868 Jps
22893 KotlinCompileDaemon

jinfo

然后，可以使用jinfo打印JVM的各种参数：

➜  ~ jinfo 23864
Java System Properties:
#Wed Jan 29 12:49:47 CST 2020
...
user.name=zhuye
path.separator=\:
os.version=10.15.2
java.runtime.name=Java(TM) SE Runtime Environment
file.encoding=UTF-8
java.vm.name=Java HotSpot(TM) 64-Bit Server VM
...


VM Flags:
-XX:CICompilerCount=4 -XX:ConcGCThreads=2 -XX:G1ConcRefinementThreads=8 -XX:G1HeapRegionSize=1048576 -XX:GCDrainStackTargetSize=64 -XX:InitialHeapSize=268435456 -XX:MarkStackSize=4194304 -XX:MaxHeapSize=4294967296 -XX:MaxNewSize=2576351232 -XX:MinHeapDeltaBytes=1048576 -XX:NonNMethodCodeHeapSize=5835340 -XX:NonProfiledCodeHeapSize=122911450 -XX:ProfiledCodeHeapSize=122911450 -XX:ReservedCodeCacheSize=251658240 -XX:+SegmentedCodeCache -XX:+UseCompressedClassPointers -XX:+UseCompressedOops -XX:+UseG1GC


VM Arguments:
java_command: common-mistakes-0.0.1-SNAPSHOT.jar -Xms1g -Xmx1g
java_class_path (initial): common-mistakes-0.0.1-SNAPSHOT.jar
Launcher Type: SUN_STANDARD

查看第15行和19行可以发现，我们设置JVM参数的方式不对，-Xms1g和-Xmx1g这两个参数被当成了Java程序的启动参数，整个JVM目前最大内存是4GB左右，而不是1GB。

因此，当我们怀疑JVM的配置很不正常的时候，要第一时间使用工具来确认参数。除了使用工具确认JVM参数外，你也可以打印VM参数和程序参数：

System.out.println("VM options");
System.out.println(ManagementFactory.getRuntimeMXBean().getInputArguments().stream().collect(Collectors.joining(System.lineSeparator())));
System.out.println("Program arguments");
System.out.println(Arrays.stream(args).collect(Collectors.joining(System.lineSeparator())));

把JVM参数放到-jar之前，重新启动程序，可以看到如下输出，从输出也可以确认这次JVM参数的配置正确了：

➜  target git:(master) ✗ java -Xms1g -Xmx1g -jar common-mistakes-0.0.1-SNAPSHOT.jar test
VM options
-Xms1g
-Xmx1g
Program arguments
test

jvisualvm

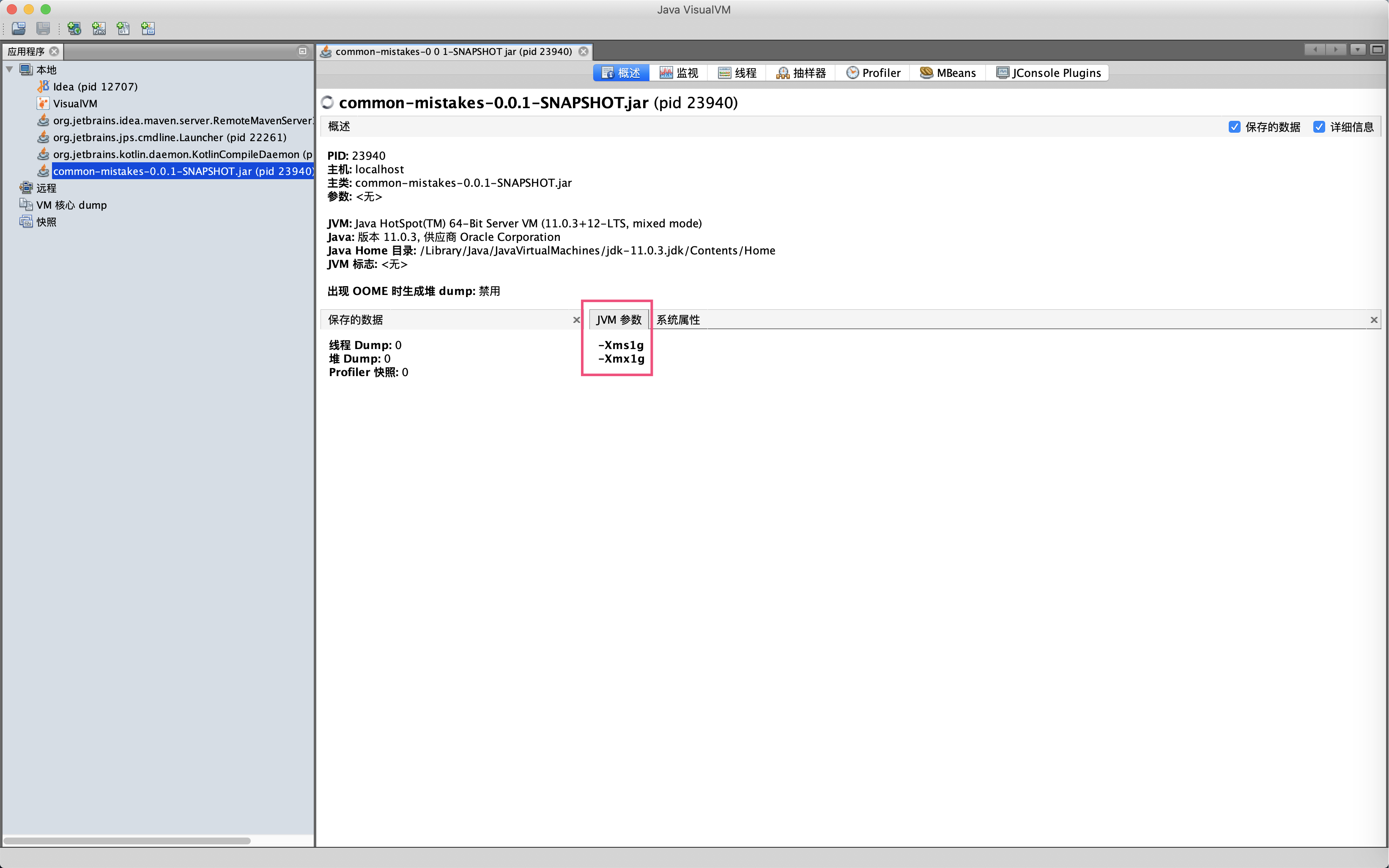

然后，启动另一个重量级工具jvisualvm观察一下程序，可以在概述面板再次确认JVM参数设置成功了：

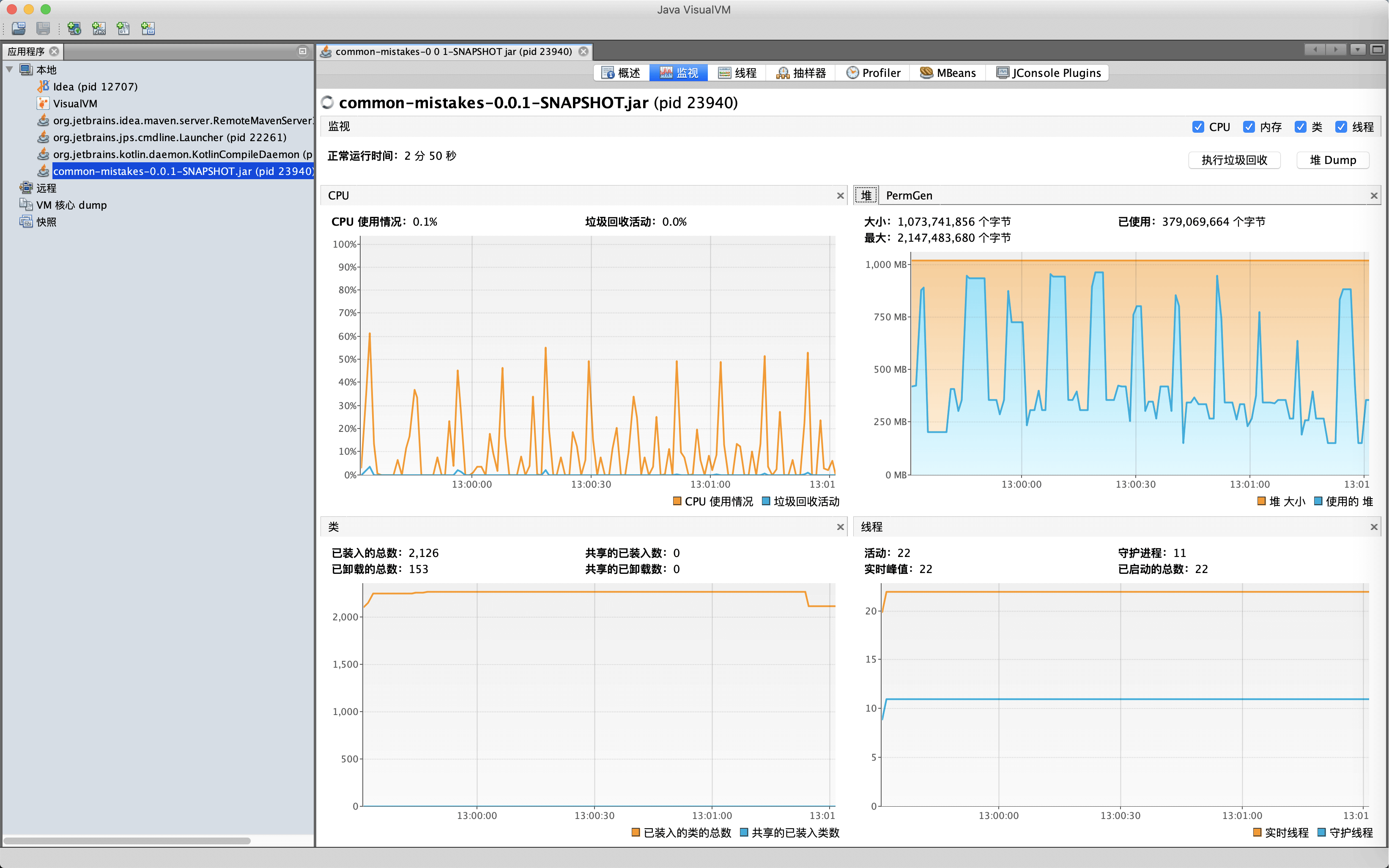

继续观察监视面板可以看到，JVM的GC活动基本是10秒发生一次，堆内存在250MB到900MB之间波动，活动线程数是22。我们可以在监视面板看到JVM的基本情况，也可以直接在这里进行手动GC和堆Dump操作：

jconsole

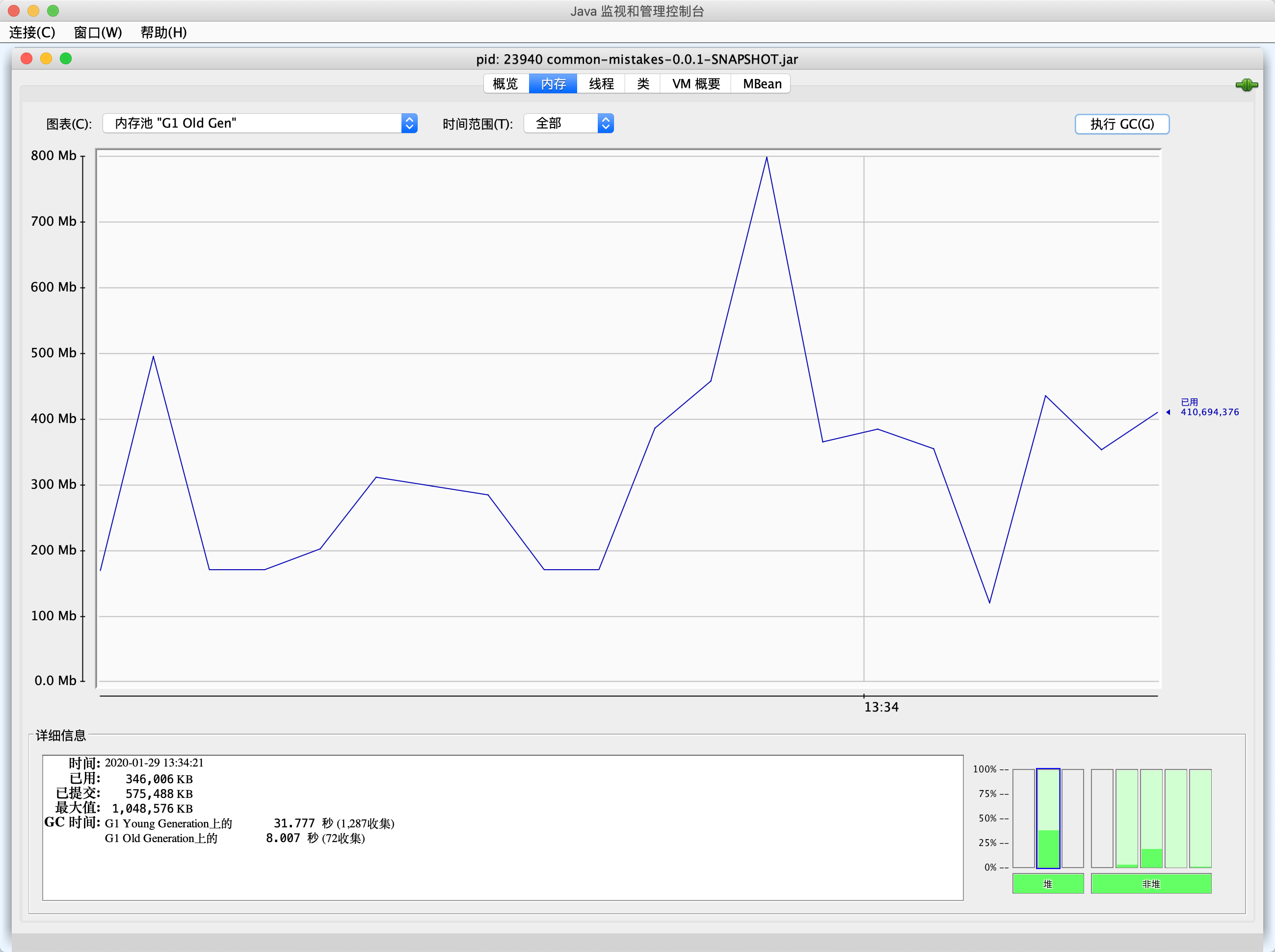

如果希望看到各个内存区的GC曲线图，可以使用jconsole观察。jconsole也是一个综合性图形界面监控工具，比jvisualvm更方便的一点是，可以用曲线的形式监控各种数据，包括MBean中的属性值：

jstat

同样，如果没有条件使用图形界面（毕竟在Linux服务器上，我们主要使用命令行工具），又希望看到GC趋势的话，我们可以使用jstat工具。

jstat工具允许以固定的监控频次输出JVM的各种监控指标，比如使用-gcutil输出GC和内存占用汇总信息，每隔5秒输出一次，输出100次，可以看到Young GC比较频繁，而Full GC基本10秒一次：

➜  ~ jstat -gcutil 23940 5000 100
  S0     S1     E      O      M     CCS    YGC     YGCT    FGC    FGCT    CGC    CGCT     GCT
  0.00 100.00   0.36  87.63  94.30  81.06    539   14.021    33    3.972   837    0.976   18.968
  0.00 100.00   0.60  69.51  94.30  81.06    540   14.029    33    3.972   839    0.978   18.979
  0.00   0.00   0.50  99.81  94.27  81.03    548   14.143    34    4.002   840    0.981   19.126
  0.00 100.00   0.59  70.47  94.27  81.03    549   14.177    34    4.002   844    0.985   19.164
  0.00 100.00   0.57  99.85  94.32  81.09    550   14.204    34    4.002   845    0.990   19.196
  0.00 100.00   0.65  77.69  94.32  81.09    559   14.469    36    4.198   847    0.993   19.659
  0.00 100.00   0.65  77.69  94.32  81.09    559   14.469    36    4.198   847    0.993   19.659
  0.00 100.00   0.70  35.54  94.32  81.09    567   14.763    37    4.378   853    1.001   20.142
  0.00 100.00   0.70  41.22  94.32  81.09    567   14.763    37    4.378   853    1.001   20.142
  0.00 100.00   1.89  96.76  94.32  81.09    574   14.943    38    4.487   859    1.007   20.438
  0.00 100.00   1.39  39.20  94.32  81.09    575   14.946    38    4.487   861    1.010   20.442

其中，S0表示Survivor0区占用百分比，S1表示Survivor1区占用百分比，E表示Eden区占用百分比，O表示老年代占用百分比，M表示元数据区占用百分比，YGC表示年轻代回收次数，YGCT表示年轻代回收耗时，FGC表示老年代回收次数，FGCT表示老年代回收耗时。

jstat命令的参数众多，包含-class、-compiler、-gc等。Java 8、Linux/Unix平台jstat工具的完整介绍，你可以查看这里。jstat定时输出的特性，可以方便我们持续观察程序的各项指标。

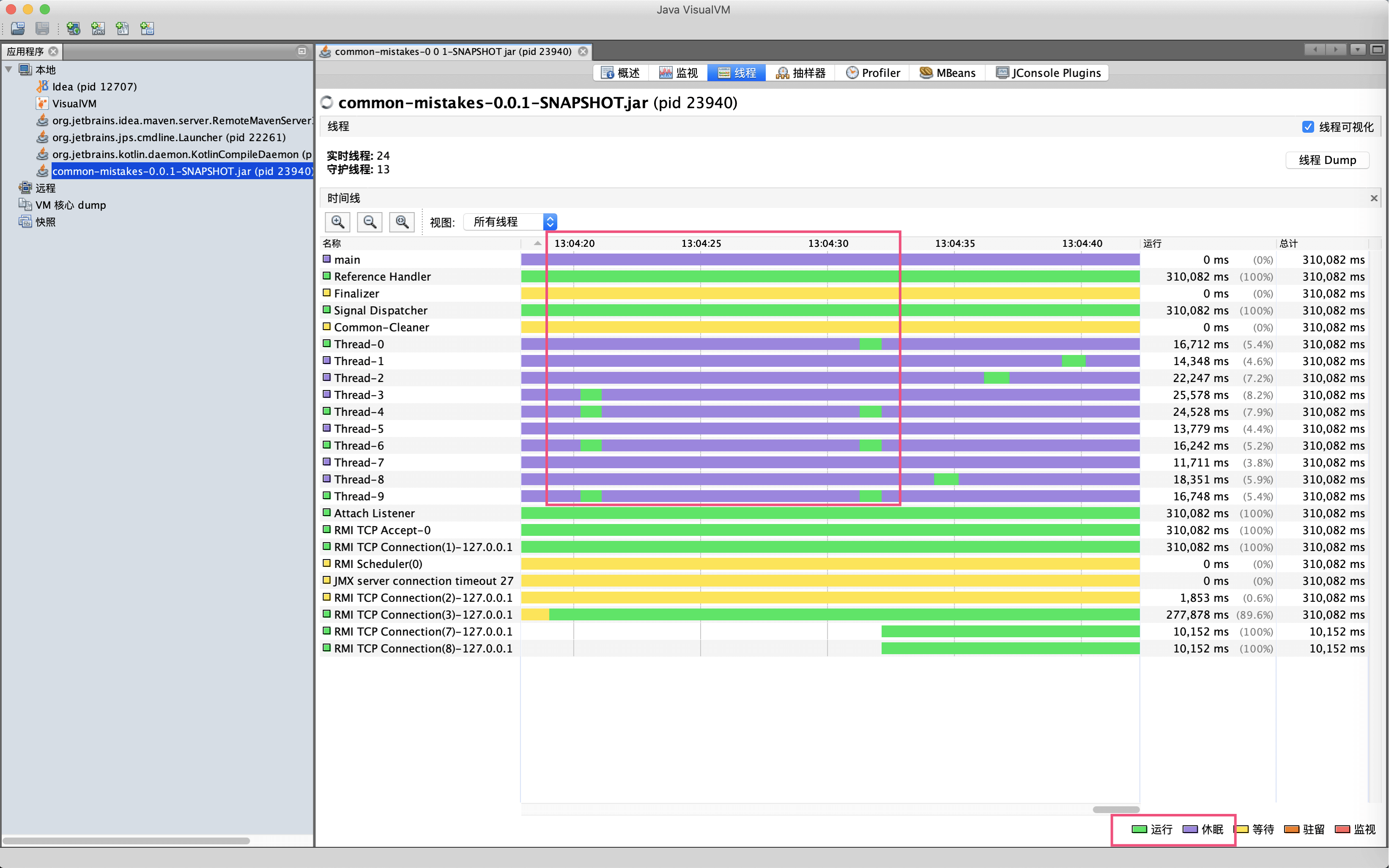

继续来到线程面板可以看到，大量以Thread开头的线程基本都是有节奏的10秒运行一下，其他时间都在休眠，和我们的代码逻辑匹配：

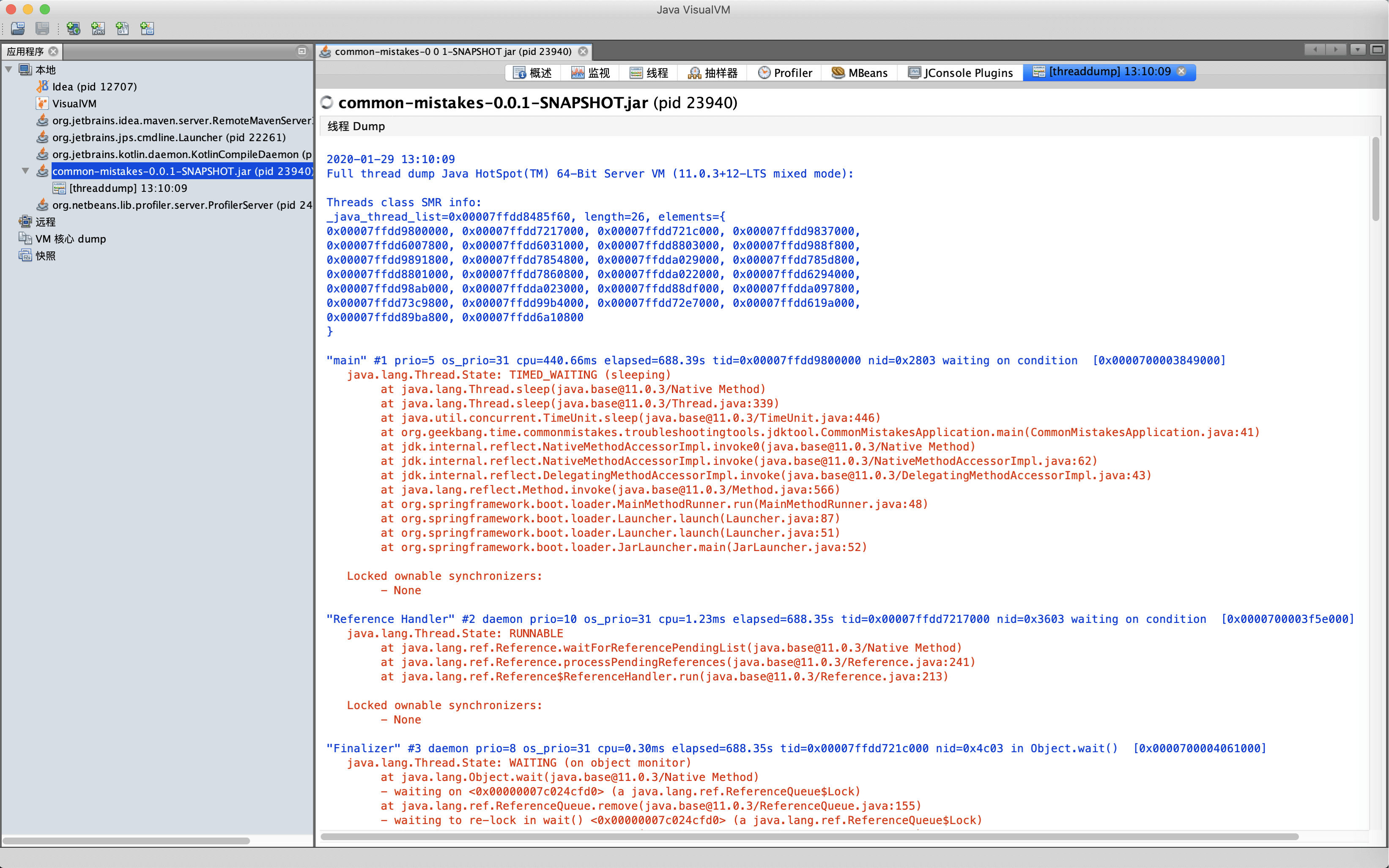

点击面板的线程Dump按钮，可以查看线程瞬时的线程栈：

jstack

通过命令行工具jstack，也可以实现抓取线程栈的操作：

➜  ~ jstack 23940
2020-01-29 13:08:15
Full thread dump Java HotSpot(TM) 64-Bit Server VM (11.0.3+12-LTS mixed mode):

...

"main" #1 prio=5 os_prio=31 cpu=440.66ms elapsed=574.86s tid=0x00007ffdd9800000 nid=0x2803 waiting on condition  [0x0000700003849000]
   java.lang.Thread.State: TIMED_WAITING (sleeping)
	at java.lang.Thread.sleep(java.base@11.0.3/Native Method)
	at java.lang.Thread.sleep(java.base@11.0.3/Thread.java:339)
	at java.util.concurrent.TimeUnit.sleep(java.base@11.0.3/TimeUnit.java:446)
	at org.geekbang.time.commonmistakes.troubleshootingtools.jdktool.CommonMistakesApplication.main(CommonMistakesApplication.java:41)
	at jdk.internal.reflect.NativeMethodAccessorImpl.invoke0(java.base@11.0.3/Native Method)
	at jdk.internal.reflect.NativeMethodAccessorImpl.invoke(java.base@11.0.3/NativeMethodAccessorImpl.java:62)
	at jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(java.base@11.0.3/DelegatingMethodAccessorImpl.java:43)
	at java.lang.reflect.Method.invoke(java.base@11.0.3/Method.java:566)
	at org.springframework.boot.loader.MainMethodRunner.run(MainMethodRunner.java:48)
	at org.springframework.boot.loader.Launcher.launch(Launcher.java:87)
	at org.springframework.boot.loader.Launcher.launch(Launcher.java:51)
	at org.springframework.boot.loader.JarLauncher.main(JarLauncher.java:52)

"Thread-1" #13 prio=5 os_prio=31 cpu=17851.77ms elapsed=574.41s tid=0x00007ffdda029000 nid=0x9803 waiting on condition  [0x000070000539d000]
   java.lang.Thread.State: TIMED_WAITING (sleeping)
	at java.lang.Thread.sleep(java.base@11.0.3/Native Method)
	at java.lang.Thread.sleep(java.base@11.0.3/Thread.java:339)
	at java.util.concurrent.TimeUnit.sleep(java.base@11.0.3/TimeUnit.java:446)
	at org.geekbang.time.commonmistakes.troubleshootingtools.jdktool.CommonMistakesApplication.lambda$null$1(CommonMistakesApplication.java:33)
	at org.geekbang.time.commonmistakes.troubleshootingtools.jdktool.CommonMistakesApplication$$Lambda$41/0x00000008000a8c40.run(Unknown Source)
	at java.lang.Thread.run(java.base@11.0.3/Thread.java:834)


...

抓取后可以使用类似fastthread这样的在线分析工具来分析线程栈。

jcmd

最后，我们来看一下Java HotSpot虚拟机的NMT功能。

通过NMT，我们可以观察细粒度内存使用情况，设置-XX:NativeMemoryTracking=summary/detail可以开启NMT功能，开启后可以使用jcmd工具查看NMT数据。

我们重新启动一次程序，这次加上JVM参数以detail方式开启NMT：

-Xms1g -Xmx1g -XX:ThreadStackSize=256k -XX:NativeMemoryTracking=detail

在这里，我们还增加了-XX:ThreadStackSize参数，并将其值设置为256k，也就是期望把线程栈设置为256KB。我们通过NMT观察一下设置是否成功。

启动程序后执行如下jcmd命令，以概要形式输出NMT结果。可以看到，当前有32个线程，线程栈总共保留了差不多4GB左右的内存。我们明明配置线程栈最大256KB啊，为什么会出现4GB这么夸张的数字呢，到底哪里出了问题呢？

➜  ~ jcmd 24404 VM.native_memory summary
24404:


Native Memory Tracking:


Total: reserved=6635310KB, committed=5337110KB
-                 Java Heap (reserved=1048576KB, committed=1048576KB)
                            (mmap: reserved=1048576KB, committed=1048576KB)


-                     Class (reserved=1066233KB, committed=15097KB)
                            (classes #902)
                            (malloc=9465KB #908)
                            (mmap: reserved=1056768KB, committed=5632KB)


-                    Thread (reserved=4209797KB, committed=4209797KB)
                            (thread #32)
                            (stack: reserved=4209664KB, committed=4209664KB)
                            (malloc=96KB #165)
                            (arena=37KB #59)


-                      Code (reserved=249823KB, committed=2759KB)
                            (malloc=223KB #730)
                            (mmap: reserved=249600KB, committed=2536KB)


-                        GC (reserved=48700KB, committed=48700KB)
                            (malloc=10384KB #135)
                            (mmap: reserved=38316KB, committed=38316KB)


-                  Compiler (reserved=186KB, committed=186KB)
                            (malloc=56KB #105)
                            (arena=131KB #7)


-                  Internal (reserved=9693KB, committed=9693KB)
                            (malloc=9661KB #2585)
                            (mmap: reserved=32KB, committed=32KB)


-                    Symbol (reserved=2021KB, committed=2021KB)
                            (malloc=1182KB #334)
                            (arena=839KB #1)


-    Native Memory Tracking (reserved=85KB, committed=85KB)
                            (malloc=5KB #53)
                            (tracking overhead=80KB)


-               Arena Chunk (reserved=196KB, committed=196KB)
                            (malloc=196KB)

重新以VM.native_memory detail参数运行jcmd：

jcmd 24404 VM.native_memory detail

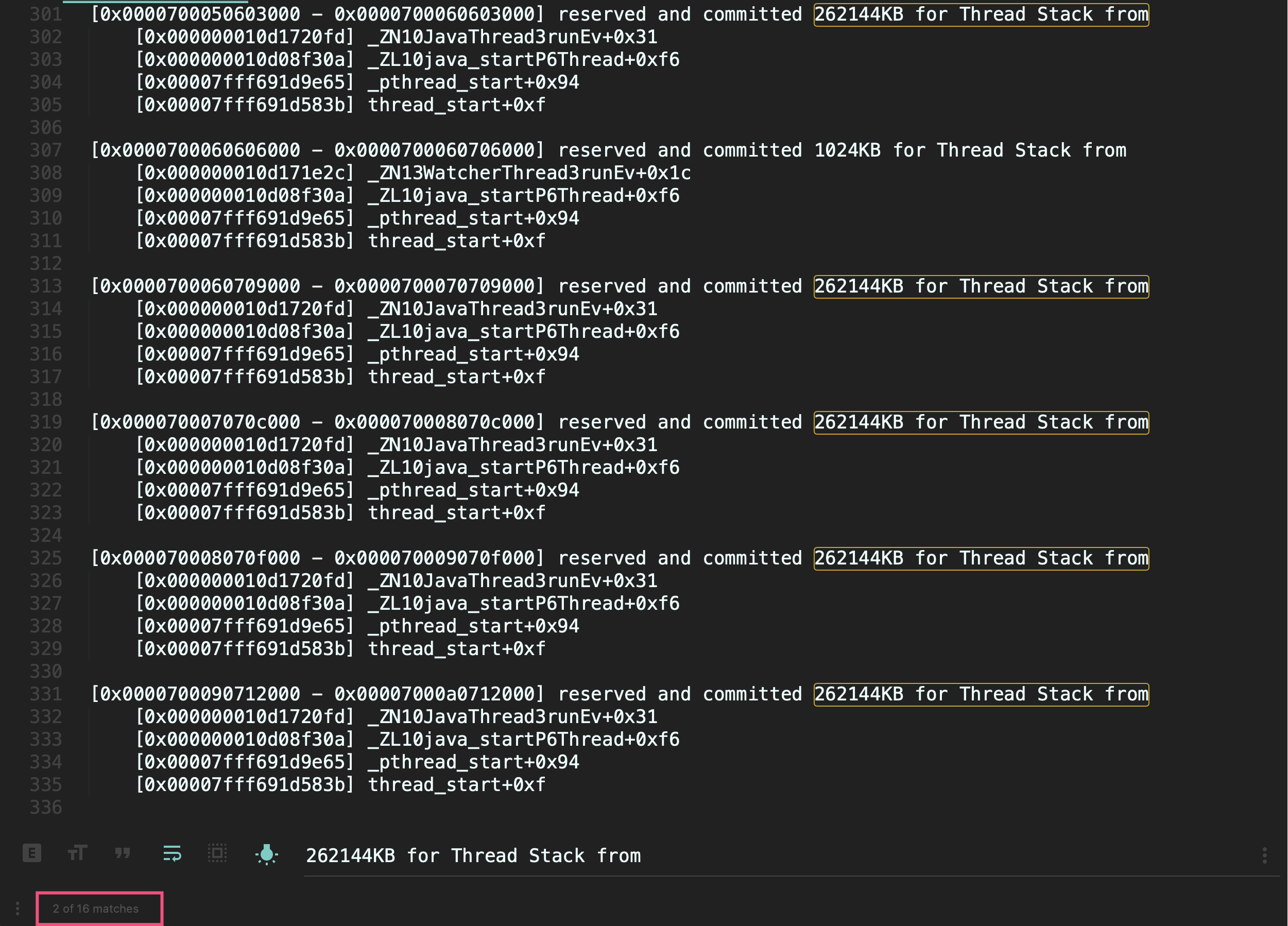

可以看到，有16个可疑线程，每一个线程保留了262144KB内存，也就是256MB（通过下图红框可以看到，使用关键字262144KB for Thread Stack from搜索到了16个结果）：

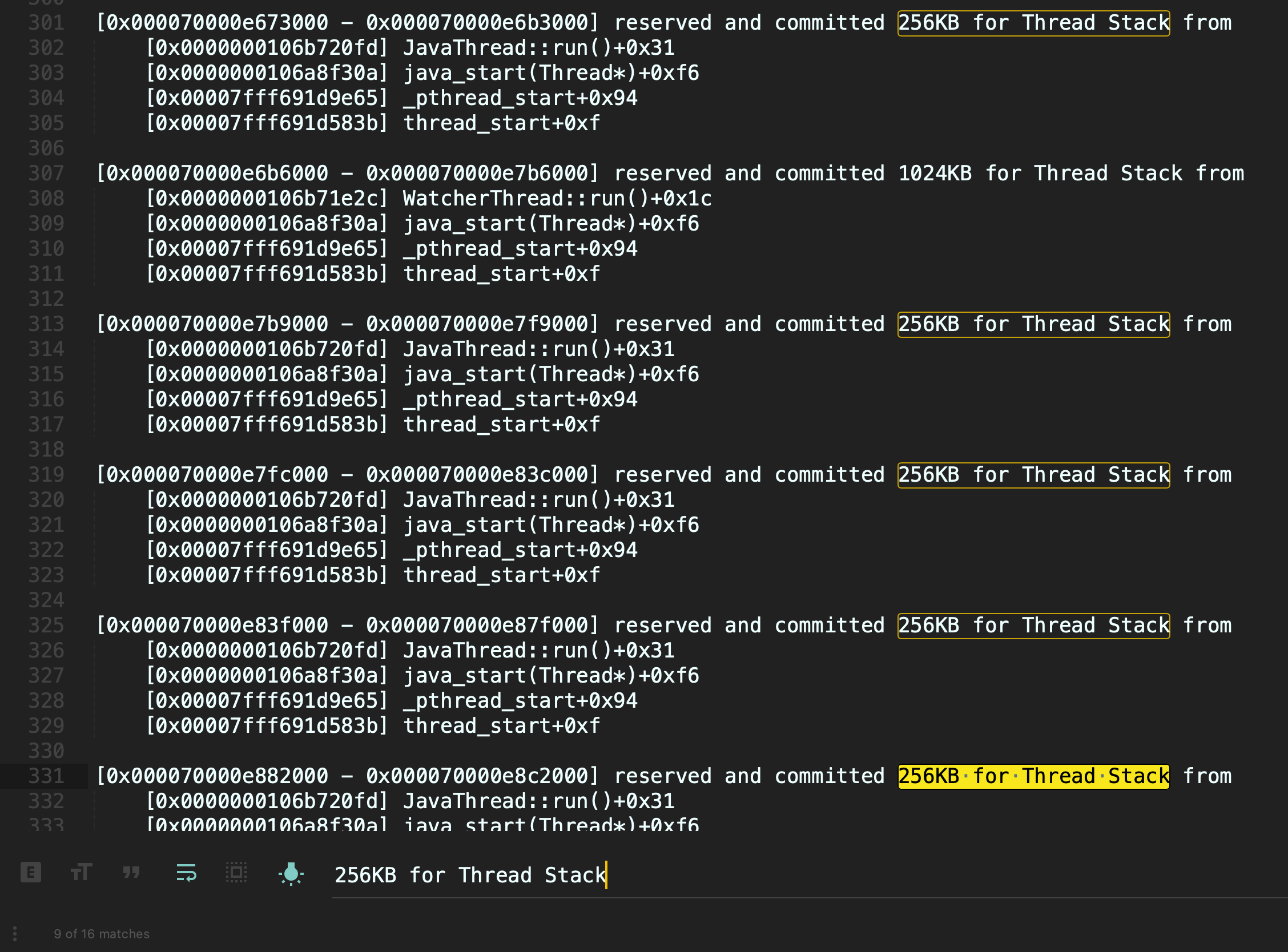

其实，ThreadStackSize参数的单位是KB，所以我们如果要设置线程栈256KB，那么应该设置256而不是256k。重新设置正确的参数后，使用jcmd再次验证下：

除了用于查看NMT外，jcmd还有许多功能。我们可以通过help，看到它的所有功能：

jcmd 24781 help

对于其中每一种功能，我们都可以进一步使用help来查看介绍。比如，使用GC.heap_info命令可以打印Java堆的一些信息：

jcmd 24781 help GC.heap_info

除了jps、jinfo、jcmd、jstack、jstat、jconsole、jvisualvm外，JDK中还有一些工具，你可以通过官方文档查看完整介绍。

使用Wireshark分析SQL批量插入慢的问题

我之前遇到过这样一个案例：有一个数据导入程序需要导入大量的数据，开发同学就想到了使用Spring JdbcTemplate的批量操作功能进行数据批量导入，但是发现性能非常差，和普通的单条SQL执行性能差不多。

我们重现下这个案例。启动程序后，首先创建一个testuser表，其中只有一列name，然后使用JdbcTemplate的batchUpdate方法，批量插入10000条记录到testuser表：

@SpringBootApplication
@Slf4j
public class BatchInsertAppliation implements CommandLineRunner {

    @Autowired
    private JdbcTemplate jdbcTemplate;

    public static void main(String[] args) {
        SpringApplication.run(BatchInsertApplication.class, args);
    }

    @PostConstruct
    public void init() {
        //初始化表
        jdbcTemplate.execute("drop table IF EXISTS `testuser`;");
        jdbcTemplate.execute("create TABLE `testuser` (\n" +
                "  `id` bigint(20) NOT NULL AUTO_INCREMENT,\n" +
                "  `name` varchar(255) NOT NULL,\n" +
                "  PRIMARY KEY (`id`)\n" +
                ") ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;");
    }

    @Override
    public void run(String... args) {

        long begin = System.currentTimeMillis();
        String sql = "INSERT INTO `testuser` (`name`) VALUES (?)";
        //使用JDBC批量更新
        jdbcTemplate.batchUpdate(sql, new BatchPreparedStatementSetter() {
            @Override
            public void setValues(PreparedStatement preparedStatement, int i) throws SQLException {
                //第一个参数(索引从1开始)，也就是name列赋值
                preparedStatement.setString(1, "usera" + i);
            }

            @Override
            public int getBatchSize() {
                //批次大小为10000
                return 10000;
            }
        });
        log.info("took : {} ms", System.currentTimeMillis() - begin);
    }
}

执行程序后可以看到，1万条数据插入耗时26秒：

[14:44:19.094] [main] [INFO ] [o.g.t.c.t.network.BatchInsertApplication:52  ] - took : 26144 ms

其实，对于批量操作，我们希望程序可以把多条insert SQL语句合并成一条，或至少是一次性提交多条语句到数据库，以减少和MySQL交互次数、提高性能。那么，我们的程序是这样运作的吗？

我在加餐3中提到一条原则，“分析问题一定是需要依据的，靠猜是猜不出来的”。现在，我们就使用网络分析工具Wireshark来分析一下这个案例，眼见为实。

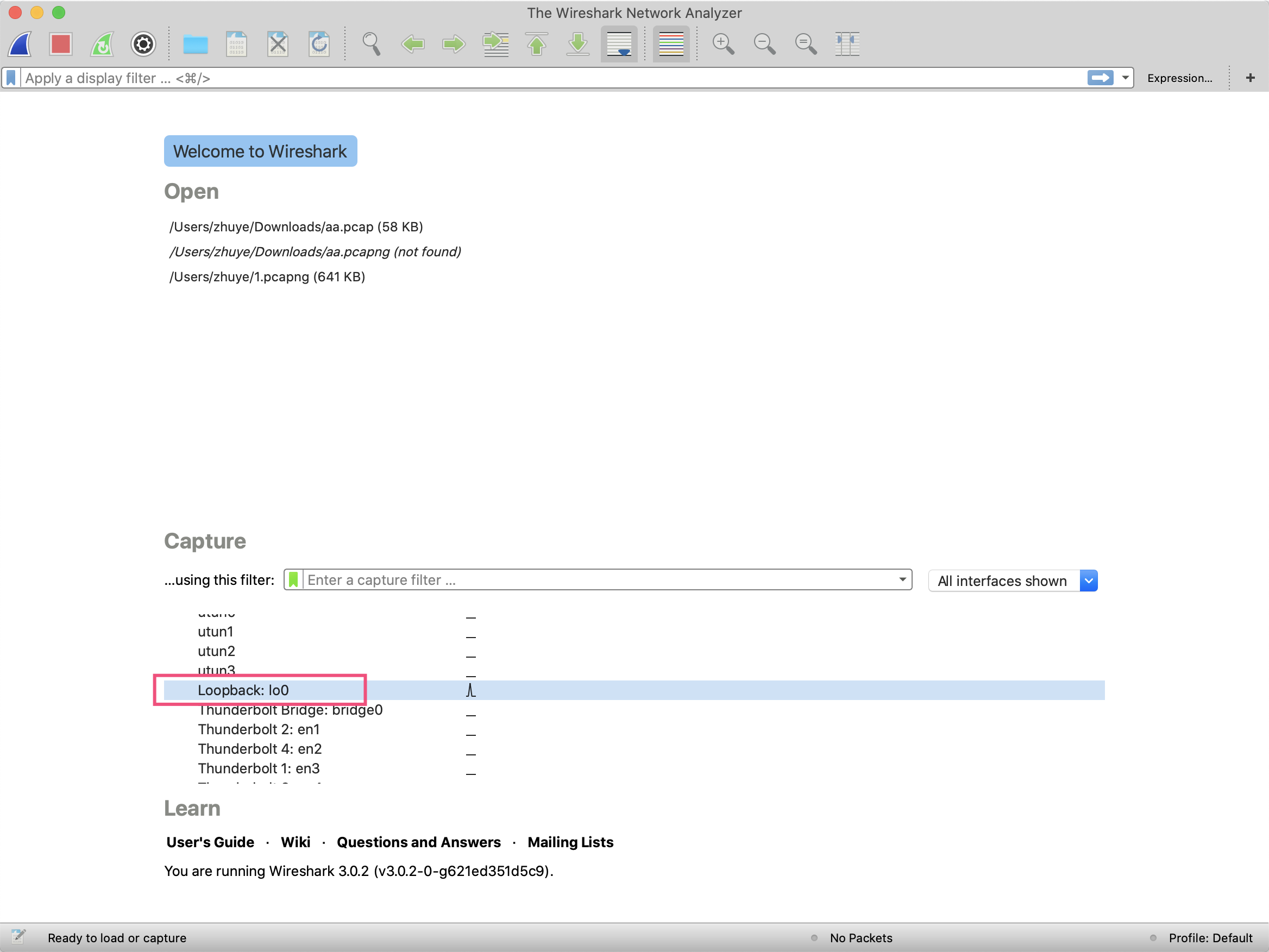

首先，我们可以在这里下载Wireshark，启动后选择某个需要捕获的网卡。由于我们连接的是本地的MySQL，因此选择loopback回环网卡：

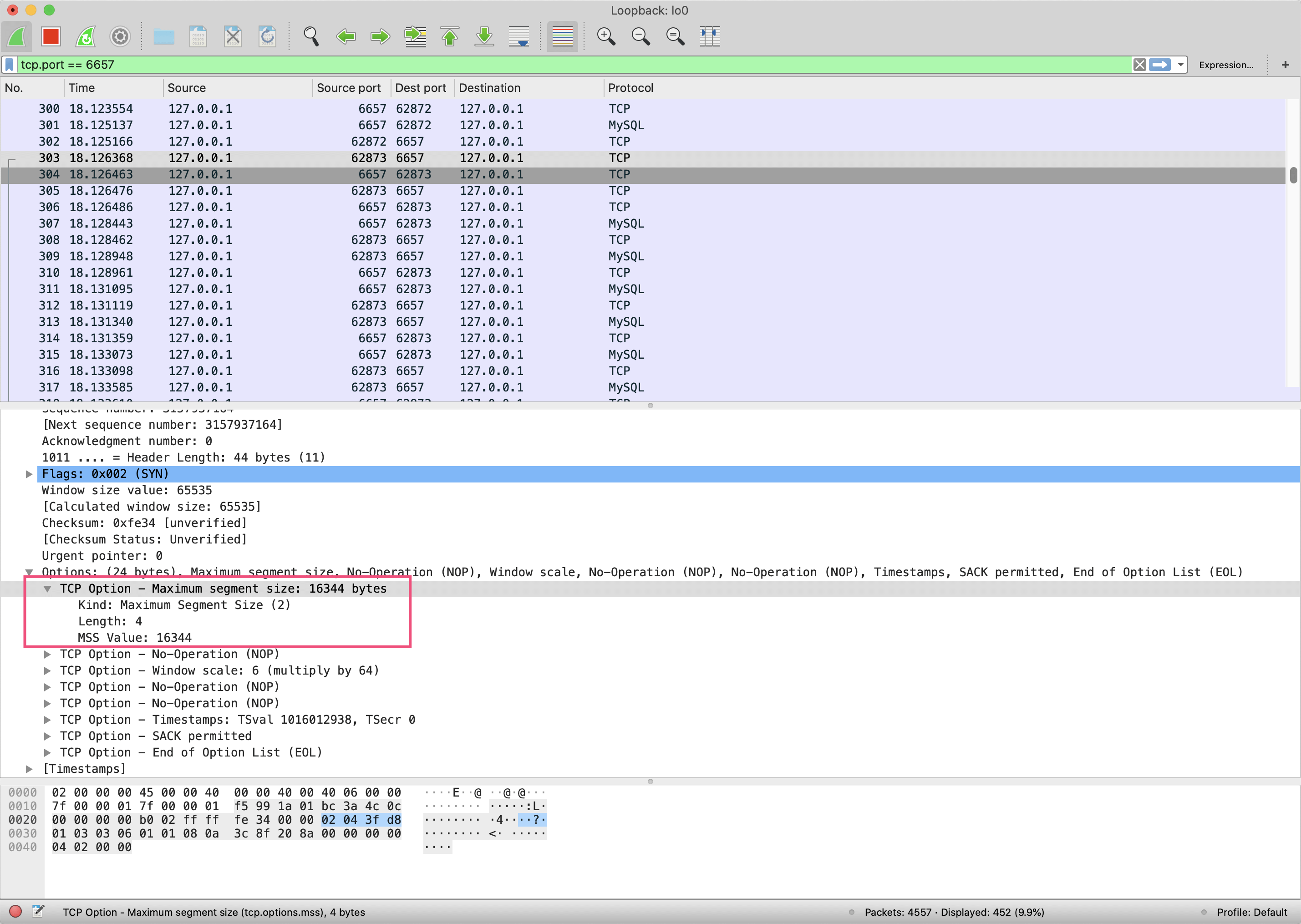

然后，Wireshark捕捉这个网卡的所有网络流量。我们可以在上方的显示过滤栏输入tcp.port == 6657，来过滤出所有6657端口的TCP请求（因为我们是通过6657端口连接MySQL的）。

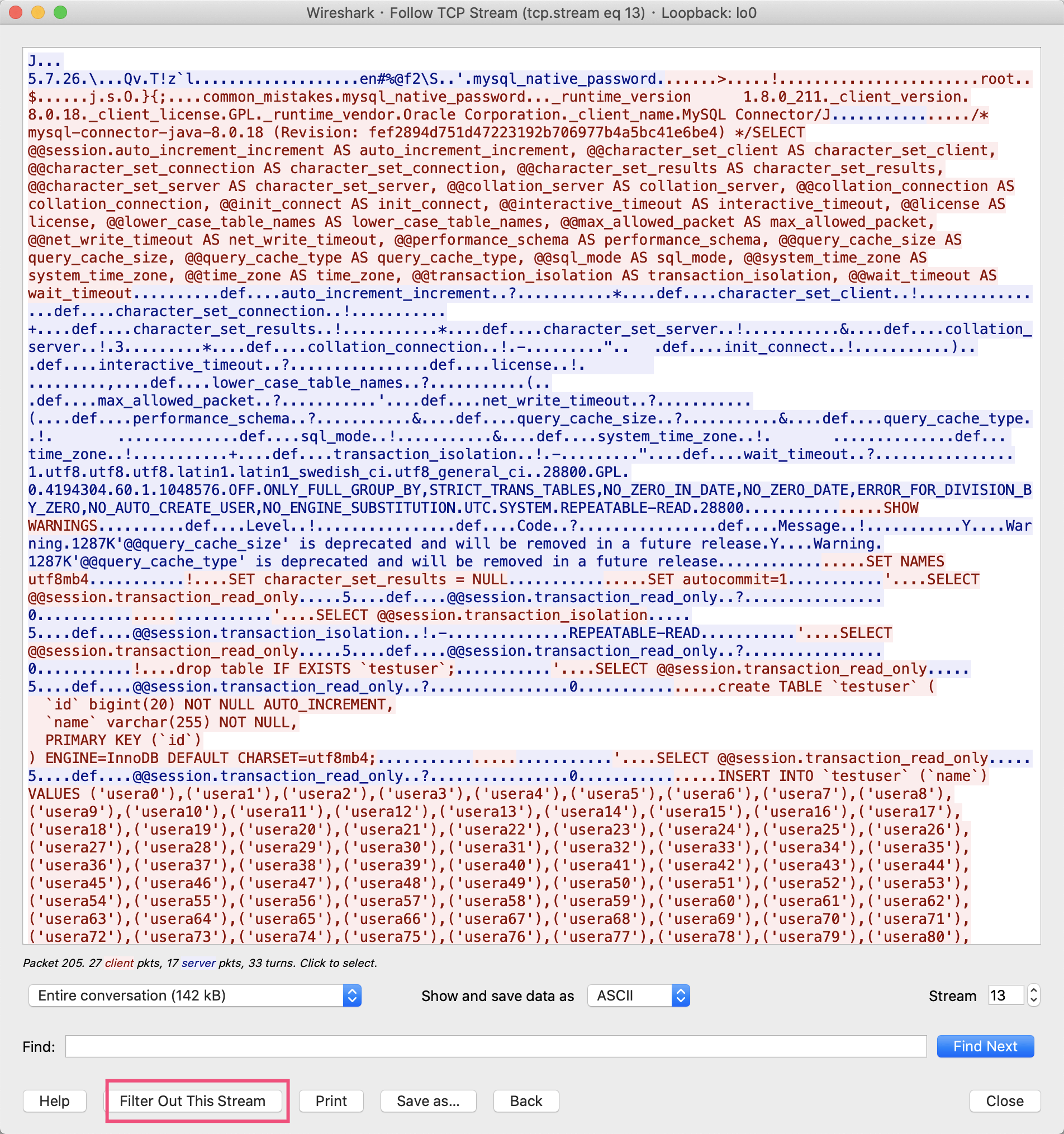

可以看到，程序运行期间和MySQL有大量交互。因为Wireshark直接把TCP数据包解析为了MySQL协议，所以下方窗口可以直接显示MySQL请求的SQL查询语句。我们看到，testuser表的每次insert操作，插入的都是一行记录：

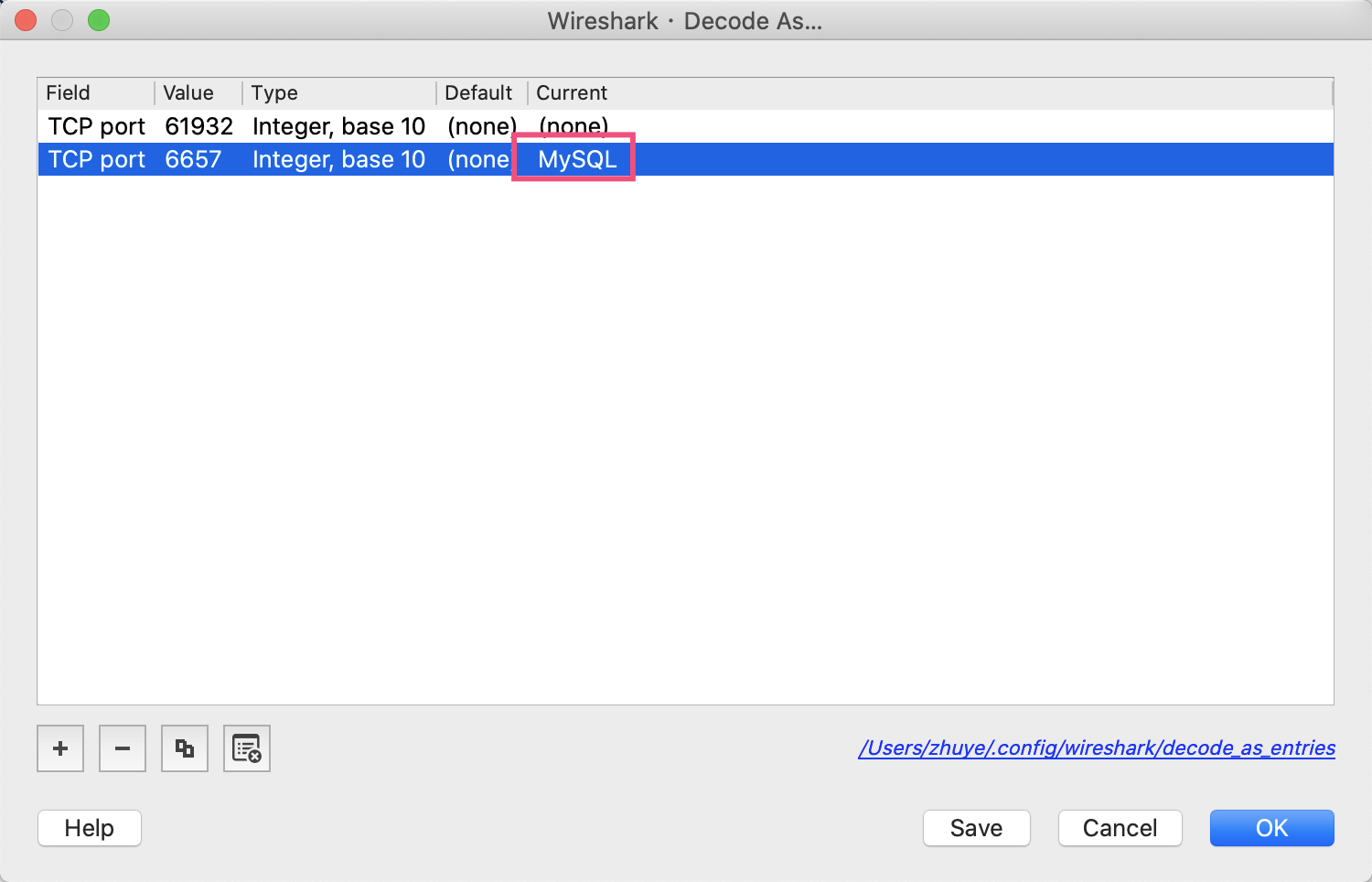

如果列表中的Protocol没有显示MySQL的话，你可以手动点击Analyze菜单的Decode As菜单，然后加一条规则，把6657端口设置为MySQL协议：

这就说明，我们的程序并不是在做批量插入操作，和普通的单条循环插入没有区别。调试程序进入ClientPreparedStatement类，可以看到执行批量操作的是executeBatchInternal方法。executeBatchInternal方法的源码如下：

@Override
protected long[] executeBatchInternal() throws SQLException {
    synchronized (checkClosed().getConnectionMutex()) {
        if (this.connection.isReadOnly()) {
            throw new SQLException(Messages.getString("PreparedStatement.25") + Messages.getString("PreparedStatement.26"),
                    MysqlErrorNumbers.SQL_STATE_ILLEGAL_ARGUMENT);
        }
        if (this.query.getBatchedArgs() == null || this.query.getBatchedArgs().size() == 0) {
            return new long[0];
        }
        // we timeout the entire batch, not individual statements
        int batchTimeout = getTimeoutInMillis();
        setTimeoutInMillis(0);
        resetCancelledState();
        try {
            statementBegins();
            clearWarnings();
            if (!this.batchHasPlainStatements && this.rewriteBatchedStatements.getValue()) {
                if (((PreparedQuery<?>) this.query).getParseInfo().canRewriteAsMultiValueInsertAtSqlLevel()) {
                    return executeBatchedInserts(batchTimeout);
                }
                if (!this.batchHasPlainStatements && this.query.getBatchedArgs() != null
                        && this.query.getBatchedArgs().size() > 3 /* cost of option setting rt-wise */) {
                    return executePreparedBatchAsMultiStatement(batchTimeout);
                }
            }
            return executeBatchSerially(batchTimeout);
        } finally {
            this.query.getStatementExecuting().set(false);
            clearBatch();
        }
    }
}

注意第18行，判断了rewriteBatchedStatements参数是否为true，是才会开启批量的优化。优化方式有2种：

如果有条件的话，优先把insert语句优化为一条语句，也就是executeBatchedInserts方法；
如果不行的话，再尝试把insert语句优化为多条语句一起提交，也就是executePreparedBatchAsMultiStatement方法。

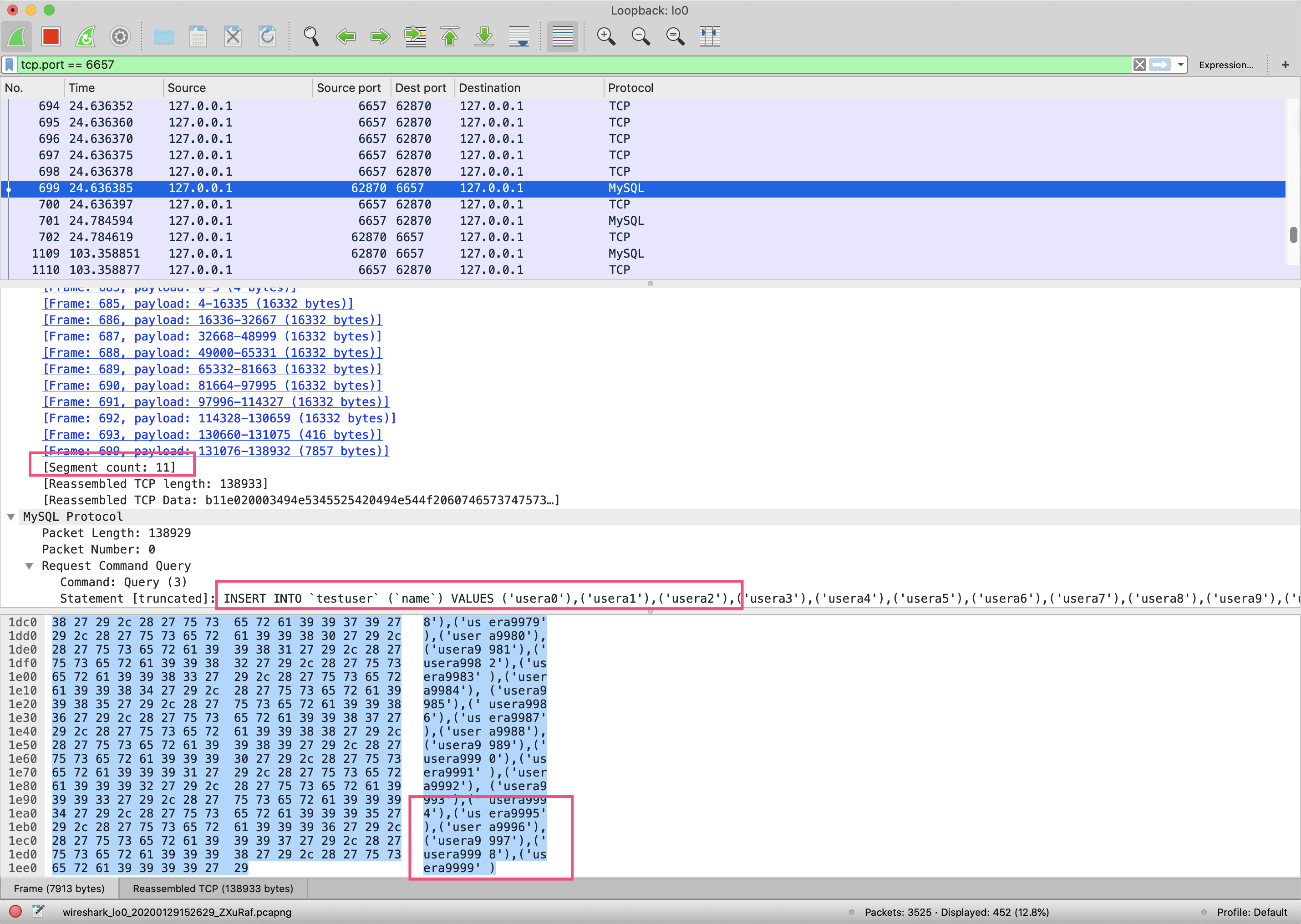

到这里就明朗了，实现批量提交优化的关键，在于rewriteBatchedStatements参数。我们修改连接字符串，并将其值设置为true：
```
spring.datasource.url=jdbc:mysql://localhost:6657/common_mistakes?characterEncoding=UTF-8&useSSL=false&rewriteBatchedStatements=true
```
重新按照之前的步骤打开Wireshark验证，可以看到：
这次insert SQL语句被拼接成了一条语句（如第二个红框所示）；
这个TCP包因为太大被分割成了11个片段传输，#699请求是最后一个片段，其实际内容是insert语句的最后一部分内容（如第一和第三个红框显示）。

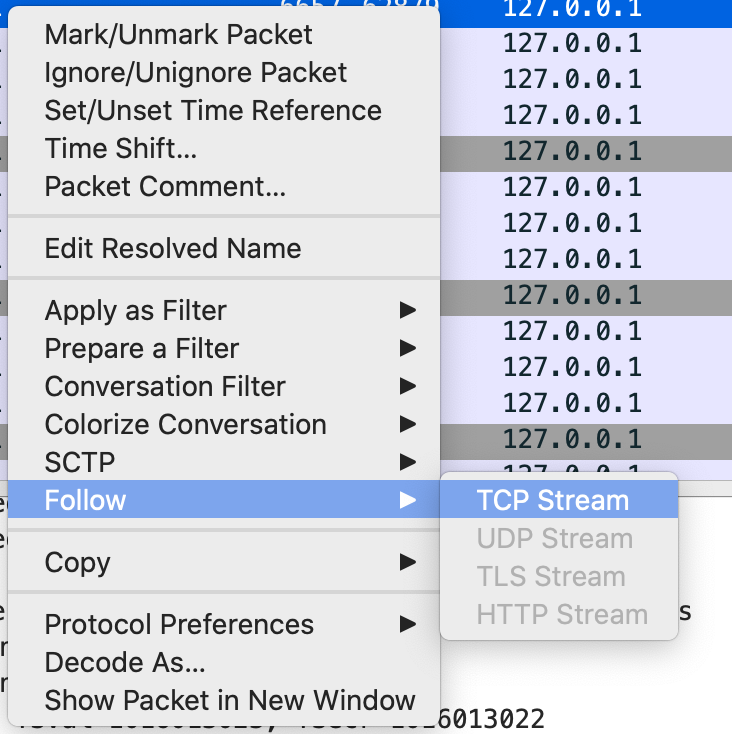

为了查看整个TCP连接的所有数据包，你可以在请求上点击右键，选择Follow->TCP Stream：

打开后可以看到，从MySQL认证开始到insert语句的所有数据包的内容：

查看最开始的握手数据包可以发现，TCP的最大分段大小（MSS）是16344字节，而我们的MySQL超长insert的数据一共138933字节，因此被分成了11段传输，其中最大的一段是16332字节，低于MSS要求的16344字节。

最后可以看到插入1万条数据仅耗时253毫秒，性能提升了100倍：
```
[20:19:30.185] [main] [INFO ] [o.g.t.c.t.network.BatchInsertApplication:52  ] - took : 253 ms
```
虽然我们一直在使用MySQL，但我们很少会考虑MySQL Connector Java是怎么和MySQL交互的，实际发送给MySQL的SQL语句又是怎样的。有没有感觉到，MySQL协议其实并不遥远，我们完全可以使用Wireshark来观察、分析应用程序与MySQL交互的整个流程。

重点回顾

今天，我就使用JDK自带工具查看JVM情况、使用Wireshark分析SQL批量插入慢的问题，和你展示了一些工具及其用法。

首先，JDK自带的一些监控和故障诊断工具中，有命令行工具也有图形工具。其中，命令行工具更适合在服务器上使用，图形界面工具用于本地观察数据更直观。为了帮助你用好这些工具，我们带你使用这些工具，分析了程序错误设置JVM参数的两个问题，并且观察了GC工作的情况。

然后，我们使用Wireshark分析了MySQL批量insert操作慢的问题。我们看到，通过Wireshark分析网络包可以让一切变得如此透明。因此，学好Wireshark，对我们排查C/S网络程序的Bug或性能问题，会有非常大的帮助。

比如，遇到诸如Connection reset、Broken pipe等网络问题的时候，你可以利用Wireshark来定位问题，观察客户端和服务端之间到底出了什么问题。

此外，如果你需要开发网络程序的话，Wireshark更是分析协议、确认程序是否正确实现的必备工具。

思考与讨论
JDK中还有一个jmap工具，我们会使用jmap -dump命令来进行堆转储。那么，这条命令和jmap -dump:live有什么区别呢？你能否设计一个实验，来证明下它们的区别呢？
你有没有想过，客户端是如何和MySQL进行认证的呢？你能否对照MySQL的文档，使用Wireshark观察分析这一过程呢？
在平时工作中，你还会使用什么工具来分析排查Java应用程序的问题呢？
