1.软锁和硬锁是什么？

软死锁表示产生死锁的cpu上运行的任务超过了一定的时间限度导致无法进行内核线程调度。典型场景为某个cpu上一直在while死循环，导致该cpu无法调度运行他任务。
硬死锁表示产生死锁的cpu上在一定的时间限度上一直无法响应中断。典型场景为在同一个cpu上调用关中断的自选锁spin_lock_irqsave产生了死锁。

2. 响应动作：告警与故障处理
基础告警：检测到软死锁时，内核会打印堆栈跟踪（日志能看到进程调用链），方便定位是哪个任务 / 函数长期占用 CPU。
进阶配置：设置触发软死锁时直接让系统奔溃，或自动重启，避免系统长期僵死。

3.喂狗到底是个什么样的过程？

1. 固定服务序列模式

核心特点：喂狗的操作序列是固定不变的，每次服务都需要严格执行相同的步骤。
具体操作（来自原文）：先通过配置寄存器（CR）的SMD位选择固定模式（写入00b），然后按顺序向服务寄存器（SR）的WSC位写入两个固定值：A602h → 再写入B480h。两次写入之间没有严格的时间要求，只要按顺序完成即可。
适用场景：适用于对安全性要求不高、需要简单直接喂狗逻辑的场景。因为序列固定，实现起来简单，但缺点是如果该固定序列被恶意获取，可能被非法模仿执行喂狗操作。

2. 密钥服务序列模式

核心特点：喂狗的序列是动态变化的，每次服务需要基于前一个 “密钥” 计算出下一个 “密钥”，序列不固定。
具体操作（来自原文）：先通过配置寄存器（CR）的SMD位选择密钥模式（写入01b），然后：① 从密钥寄存器（SK）的SK位读取初始服务密钥；② 用指定的公式计算出下一个服务密钥；③ 将计算出的密钥写入服务寄存器（SR）的WSC位；④ 重复①~③步骤一次（即完成两次密钥的读取、计算和写入）。
适用场景：适用于对安全性要求较高的场景。因为每次的服务密钥是动态计算的（依赖前一个密钥和特定算法），外人若不知道计算逻辑，无法伪造喂狗序列，能有效防止非法喂狗操作。

在代码层面喂狗的核心目的就是根据选择的服务序列模式（固定模式或密钥模式），执行对应的寄存器操作，最终达到”刷新SWT内部计数器“的目的，通过这种方式告诉SWT系统仍然是正常的，避免其因超时出发复位或者中断。

4.看门狗选择操作模式的中断模式和超时模式分别如何工作？

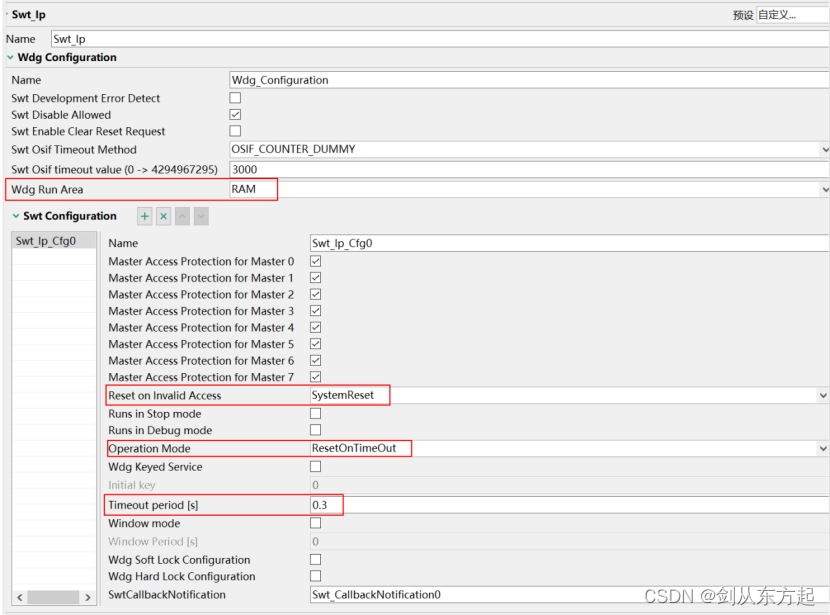

超时模式：配置超时方式，超时后系统重启

Swt_Ip_Init(0, &Swt_Ip_Cfg0);

Swt_Ip_Service(0);

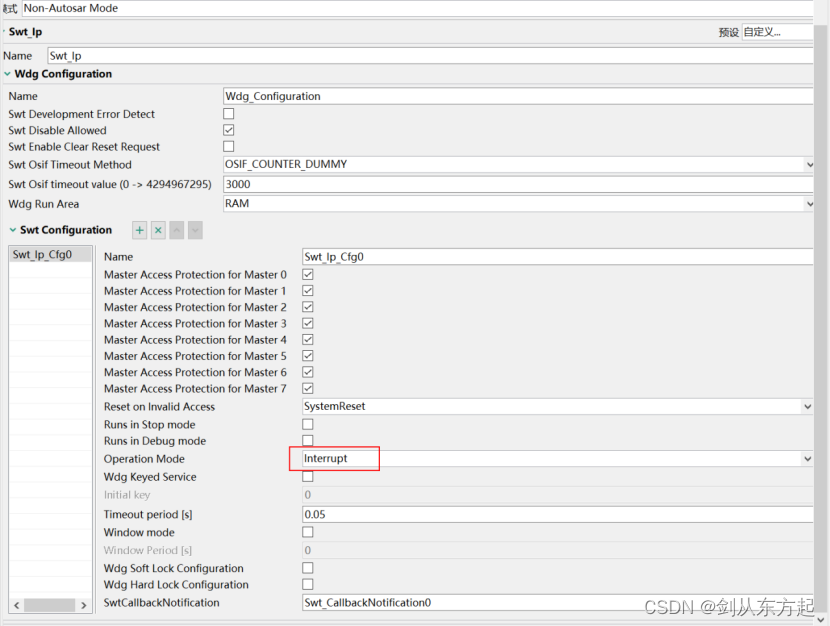

中断模式：配置

Swt_Ip_Init(0, &Swt_Ip_Cfg0);

Swt_Ip_Service(0);

这个”首次超时触发中断“模式（CR[ITR] = 1）时，其超时行为分为两步：

1)首次超时：SWT内部计数器递减到0时，不会直接复位，而是先触发中断标志位IR[TIF]，同时自动将计数器重新加载为配置的超时周期（让计数器再次开始递减）。

2)第二次超时：如果在首次超时后，系统没有及时执行“喂狗”操作（即未刷新计数器），导致计数器再次递减到0（第二次超时），此时SWT才会触发复位请求，强制系统重启。

可以通过使能看门狗中断，利用中断触发看门狗回调函数Swt_CallbackNotification0进行测试，参考Swt_Ip_Example_S32K344 RTD 实例：

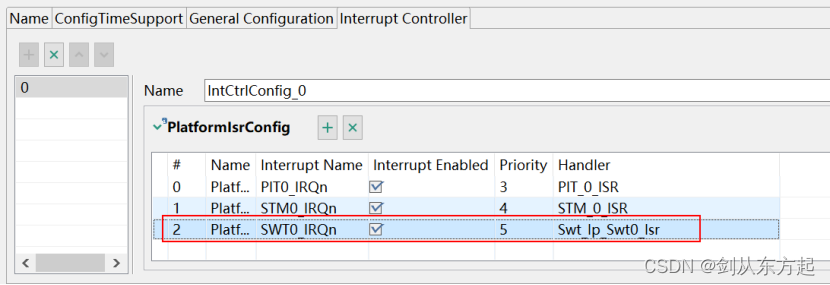

在“IntCtrl_lp”选择“Interrupt Controller”勾选“SWT0_IRQn”使能

例程代码中首次超时触发中断后，中断服务程序（Swt_Ip_Swt0_Isr）会被调用，进而执行回调函数（Swt_CallbackNotification0）。系统可以在回调中做一些紧急处理（比如记录错误、尝试恢复正常流程等）。
例程代码的测试逻辑中，每次 “喂狗”（Swt_Ip_Service）后等待首次超时中断，正是为了验证这种模式下 “首次超时能正确触发中断” 的功能是否正常。

#include "IntCtrl_Ip.h"
#include "IntCtrl_Ip_Cfg.h"

#include "Swt_Ip_VS_0_PBcfg.h"
#include "Swt_Ip.h"

/* SWT instance used - 0 */
#define SWT_INST                     0U

#define TIMEOUT_EXPIRED              0U

#define TIMEOUT                      100000000U
#define NUM_OF_NOTIFICATIONS         5U

volatile uint32 u32NumOfNotifications = 0U;

/**
* @brief        SWT notification
* @details      Used for toggle led
*/
void Swt_CallbackNotification0(void)
{
    u32NumOfNotifications++;
}

/**
* @brief        SWT0 Interrupt handler
* @details      Be used for calling Swt_Ip_IrqHandler defined in Swt_Ip.c
*/
extern void Swt_Ip_Swt0_Isr(void);

int main (void)
{
    uint32 u32Count = 0U;
    uint32 u32Timeout = TIMEOUT;

    Clock_Ip_InitClock(&Clock_Ip_aClockConfig[0]);

    /*Enable the SWT0 interrupt vector */
    IntCtrl_Ip_Init(&IntCtrlConfig_0);
    IntCtrl_Ip_InstallHandler(SWT0_IRQn, Swt_Ip_Swt0_Isr, NULL_PTR);

    /*Initialize SWT */
    Swt_Ip_Init(SWT_INST, &Swt_Ip_1_Cfg0);

    for (u32Count = 0U; u32Count < NUM_OF_NOTIFICATIONS; u32Count ++)
    {
        /* Service SWT0 */
        Swt_Ip_Service(SWT_INST);

        while ((u32NumOfNotifications == 0U) && (u32Timeout--))
        {

        }

        if (u32Timeout == TIMEOUT_EXPIRED)
        {
            /* Test is failed and the notification function has been called */
            DevAssert(FALSE);
        }

        u32Timeout = TIMEOUT;
        u32NumOfNotifications = 0U;
    }

    /* De-initialize SWT0 */
    Swt_Ip_Deinit(SWT_INST);

    /* Test passed without any error detected */
    DevAssert(TRUE);

    return 0;
}

例程代码验证 “喂狗后，SWT 超时会触发中断”，

整个程序的目的是测试 SWT0 在 “喂狗” 后能否正常触发中断，步骤如下：
Clock_Ip_InitClock：初始化系统时钟（SWT 等外设需要时钟才能工作）。
IntCtrl_Ip_Init 和 IntCtrl_Ip_InstallHandler：初始化中断控制器，并为 SWT0 的中断线（SWT0_IRQn）注册中断处理函数（Swt_Ip_Swt0_Isr），确保 SWT 触发中断时能被 CPU 响应。
Swt_Ip_Init：初始化 SWT0，使用配置结构体Swt_Ip_1_Cfg0（该配置中应包含 SWT 的关键参数，如超时时间、超时行为（首次超时触发中断）、服务模式等）。
Swt_Ip_Service(SWT_INST)：执行 “喂狗” 操作（根据 SWT 配置的服务模式，可能是固定序列或密钥序列），刷新 SWT 内部的递减计数器（避免立即超时）。
while ((u32NumOfNotifications == 0U) && (u32Timeout--))：等待 SWT 超时触发中断。
- 喂狗后，SWT 的计数器开始从超时时间递减，当减到 0（超时）时，若配置为 “首次超时触发中断”（对应之前文档中的CR[ITR] = 1），会触发中断，调用Swt_CallbackNotification0，使u32NumOfNotifications变为 1，从而退出等待循环。
- 若u32Timeout减到 0 仍未收到中断（u32NumOfNotifications还是 0），说明 SWT 中断功能异常，通过DevAssert(FALSE)报错（测试失败）。
重置u32Timeout和u32NumOfNotifications，准备下一次测试。
5 次测试均通过后，调用Swt_Ip_Deinit反初始化 SWT0。
DevAssert(TRUE)表示所有测试通过，程序正常结束。
Swt_CallbackNotification0：SWT0 中断触发后的回调函数，功能是将u32NumOfNotifications加 1（用于主程序判断中断是否发生）。
Swt_Ip_Swt0_Isr：SWT0 的中断服务程序（ISR），由中断控制器调用，内部会处理 SWT 的中断逻辑（如清除中断标志），并最终调用上面的回调函数。
