本篇介绍STM32Cube的基本操作流程，包括选择MCU型号STM32F407VE，配置引脚与功能，设定时钟源及UART4异步串口参数，设置GPIO与时钟，以及在KEIL MDK-ARM环境下生成项目代码。

学习计划第三篇：STM32Cube的简单应用

首先打开STM32Cube，File>>new projiect
1.搜索STM32F407VE并双击进入。
在这里插入图片描述
2.整个过程分为4步进行。首先是Pinout&Configuration，是引脚设置和功能配置。然后是Clock Configuration，是配置各个功能的时钟。之后是Project Manager，是对要导出的工程文件的类型进行设置。最后是Tools，这个暂时还不知道有什么用。。。。。

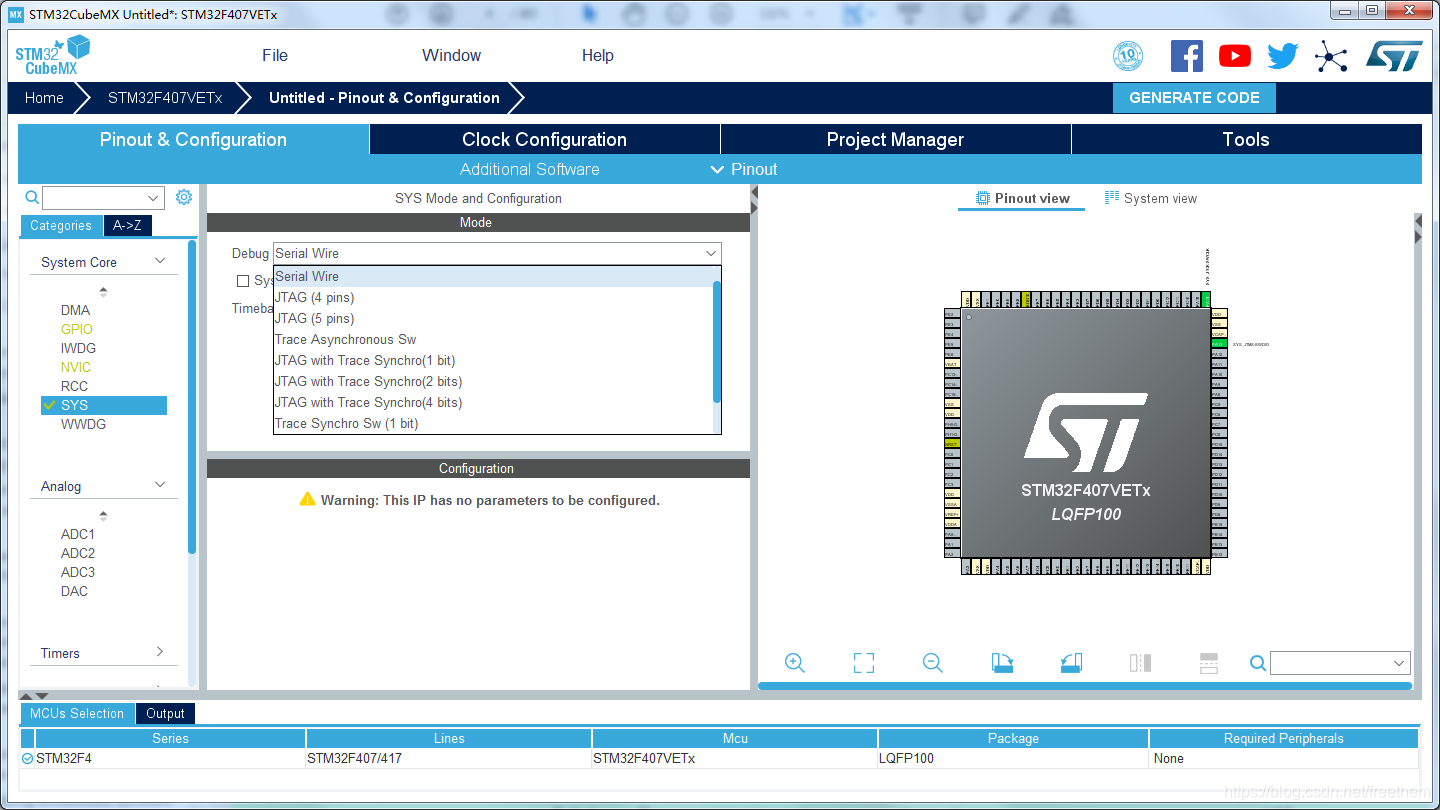

点击SYS选择下载接口，我在这选择的是SW下载。
在这里插入图片描述

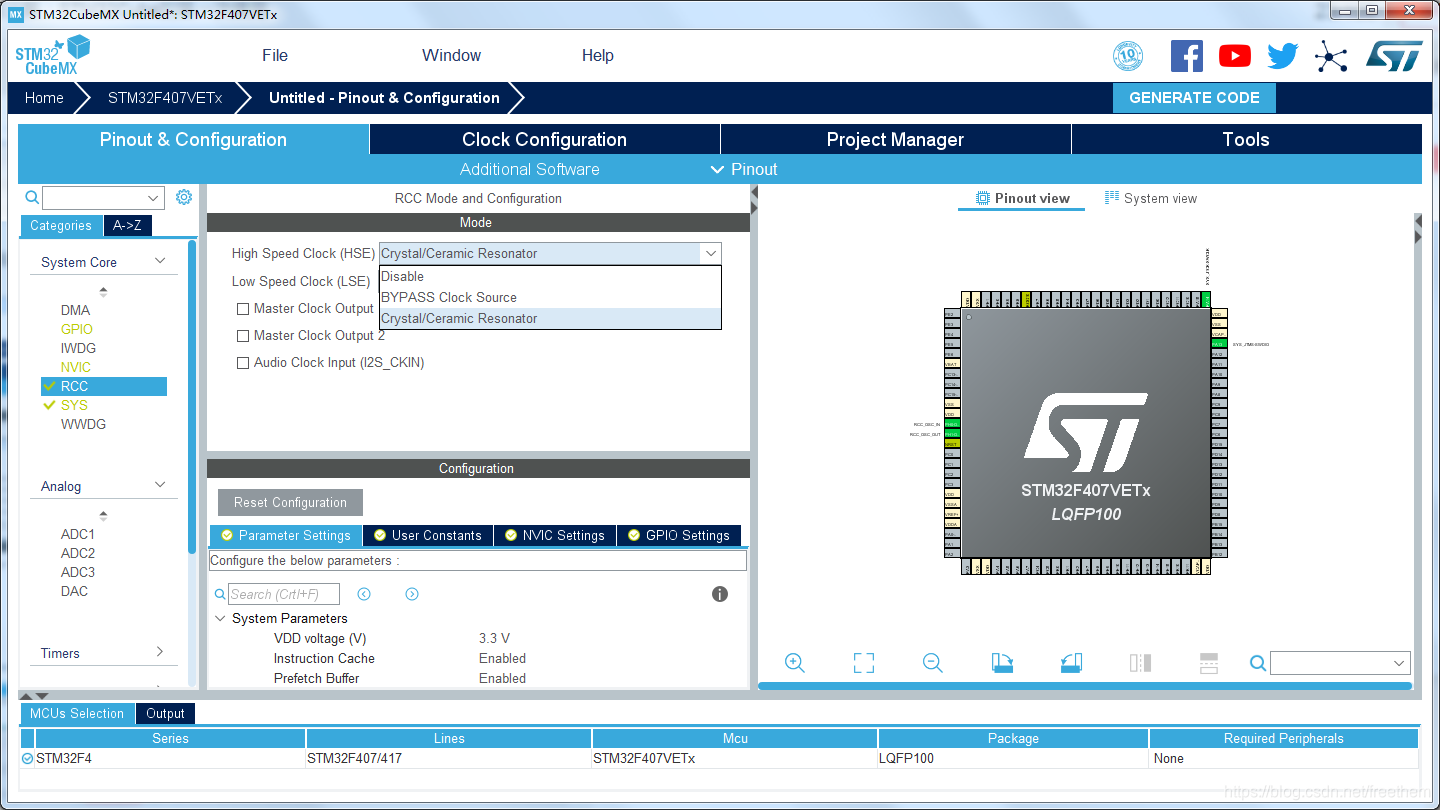

3.点击RCC选择时钟输入，我选择的是第三个。第一个disable，很明显是不使用的意思。第二个BYPASS Clock Source就不太理解了，字面上是绕过时钟源的意思。

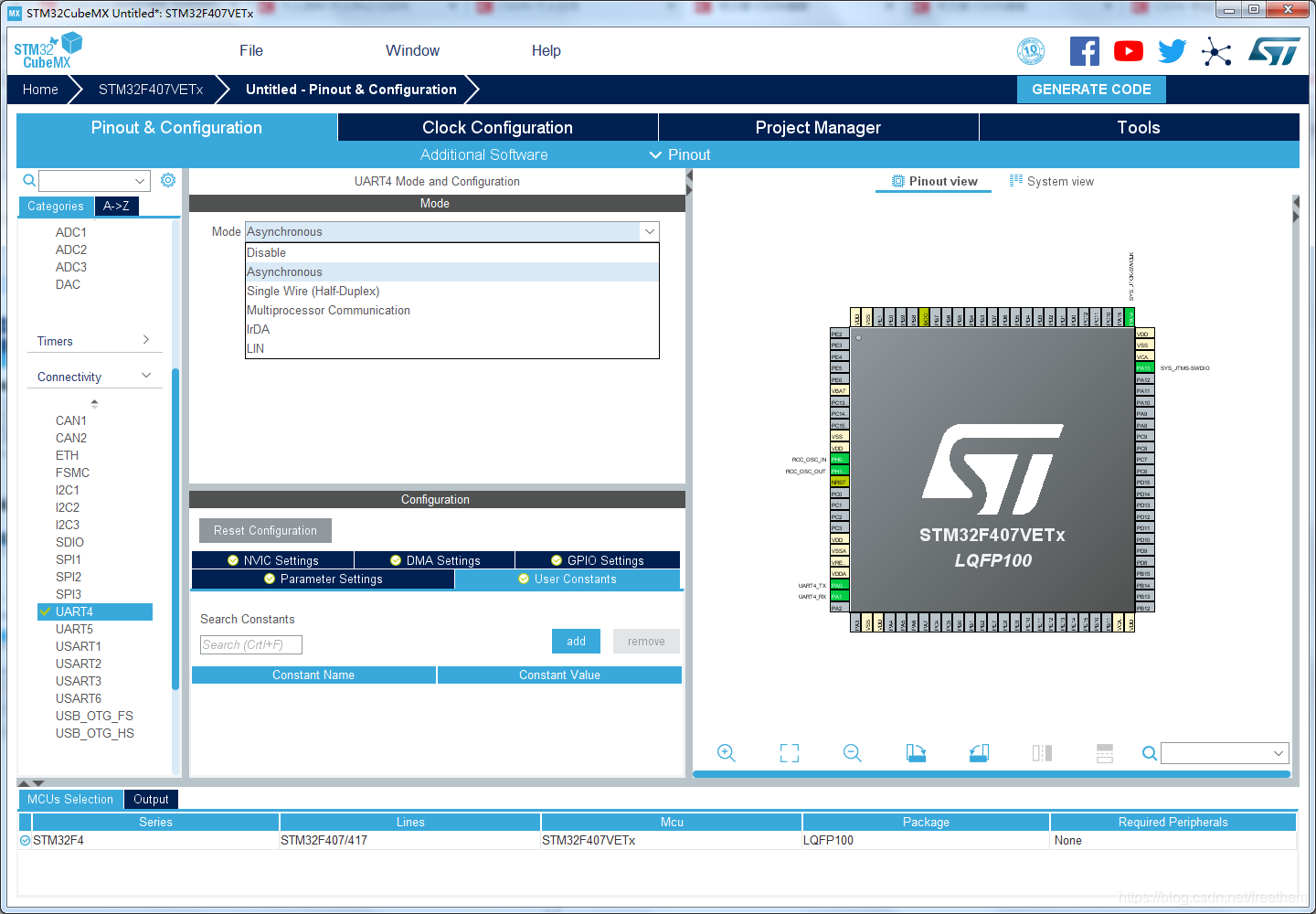

4.点击UART4,我选择的是第2个，asynchronous，也就是异步串口的意思。还要选择下方的NVIC Settings，使能UART4 globle interrupt。另外我的引脚用的是78，79。可以在又侧的图上直接改。
在这里插入图片描述

之后没什么好写的了，就是设置GPIO口，这个在右侧直接设置就行。再之后就是设置时钟，这个看着设置吧，设置方式很明显。再之后就是工程的设置，这个一定要注意选择Toolchain/IDE。我用的是keil 5，所以选择MDK-ARM。
最后点击GENERATE CODE导出文件。怎么使用导出的文件下一章写。
