Android以太网开关流程分析

一、引言

在Android 以太网服务启动流程中我们启动了EthernetService(ES)，NetworkManagementService(NMS)等服务，其中ES作为Binder的服务端，向客户端EthernetManger提供了调用接口的引用。因此，应用可以通过EthernetManger来访问以太网的相关接口。本篇文章将从APP调用以太网的使能和关闭的接口流程作为切入点来分析，以太网框架中，上层app是如何将指令传递到底层。图1-1所示为以太网使能和关闭流程图

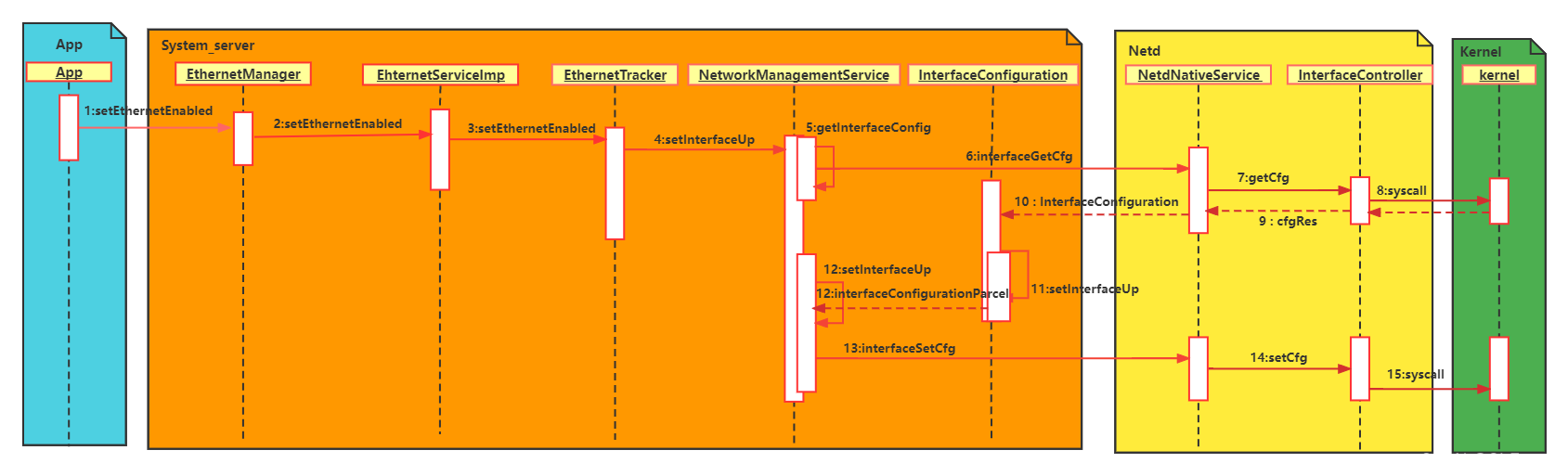

在这里插入图片描述

图1-1 以太网使能和关闭流程图

二、以太网使能流程

2.1 app端调用以太网的使能接口

应用端调用以外网使能的接口是setEthernetEnabled，具体调用过如下：

import android.net.EthernetManager;
EthernetManager et;
//获取ethernet的Binder引用端
et = (EthernetManager)getSystemService("ethernet");
//调用setEthernetEnabled使能以太网
et.setEthernetEnabled("eth0", true);

App端实现很简单，是Android 通常获取Binder通信过程，主要完成以下任务：

获取以太网的Binder服务的引用，以便调用其使能接口；
调用setEthernetEnabled接口来使能以外网

2.2 system_server进程的调用流程

App端调用setEthernetEnabled接口来使能以外网，具体代码如下：

//frameworks/base/core/java/android/net/EthernetManager.java
public boolean setEthernetEnabled(String iface, boolean enabled) {


    Log.d(TAG,enabled ? "turn on Ethernet" : "turn off Ethernet");
    try {


        return mService.setEthernetEnabled(iface, enabled);
    } catch (RemoteException e) {


        return false;
    }
}

其实调用很简单，直接调用服务端的setEthernetEnabled接口，需要注意的是，这里传入的iface为Hal层创建interface名称，以太网是eth0，enabled是true表示使能以太网，否则表示关闭以太网。下面我们直捣黄龙直接看服务端的setEthernetEnabled这个接口的实现。

//frameworks/opt/net/ethernet/java/com/android/server/ethernet/EthernetServiceImpl.java
public class EthernetServiceImpl extends IEthernetManager.Stub {


    //以太网服务的核心
    private EthernetTracker mTracker;
    public boolean setEthernetEnabled(String iface, boolean enable) {


       //enforceChangePermission();
       Log.i(TAG,"setEthernetEnabled() : enable="+enable);
      return mTracker.setEthernetEnabled(iface, enable);
    }
}

由Android 以太网服务启动流程我们可以知道EthernetTracker是以太网服务的核心，其能保存NetworkManagementService的引用对象，从而间接和Netd进行通信，下面我们直接看EthernetTracker中的setEthernetEnabled接口。

final class EthernetTracker {


    private final INetworkManagementService mNMService;
     EthernetTracker(Context context, Handler handler) {


         IBinder b = ServiceManager.getService(Context.NETWORKMANAGEMENT_SERVICE);
         mNMService = INetworkManagementService
