CXD2463+CXA1310模拟相机方案设计

CXD2463+CXA1310模拟相机方案设计

 最近应一位网友的要求，设计了一款基于SONY套片方案的模拟相机。套片使用CXD2463+CXA1310，分别驱动ICX419ALL(CCIR制式)和ICX418ALL(EIA制式)。

      CXD2463集成了TG和V-driver，CXA1310是典型的信号处理芯片。二者结合，可以驱动大多数隔行扫描的CCD芯片。

       该相机还支持曝光时间可调，增益可调，支持CCIR和EIA两种制式，且可以互相转换。增益可自动也可手动。伽马可调。等诸多功能。

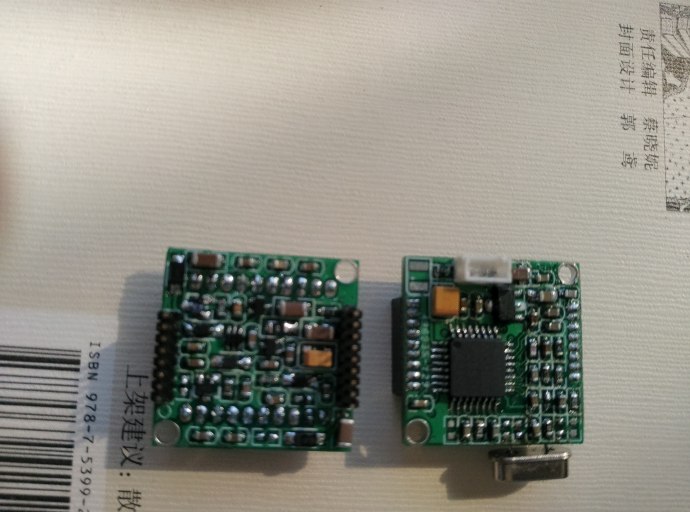

        PCB尺寸极小，只有23mm正方，仅比CCD个头大了一点点。非常小巧。

        结构上采用两块PCB堆叠的结构，相机对外只有3根电缆。分别是+12V、Video、GND。

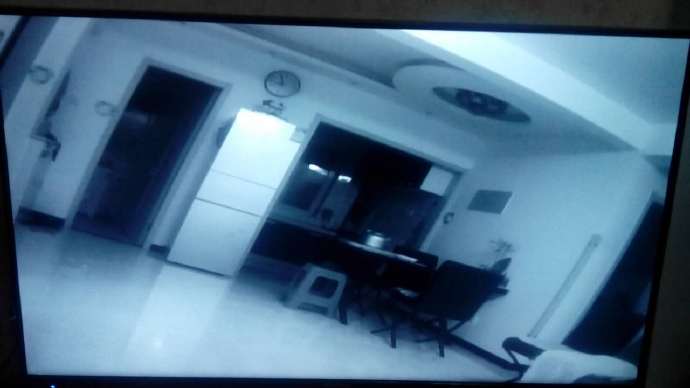

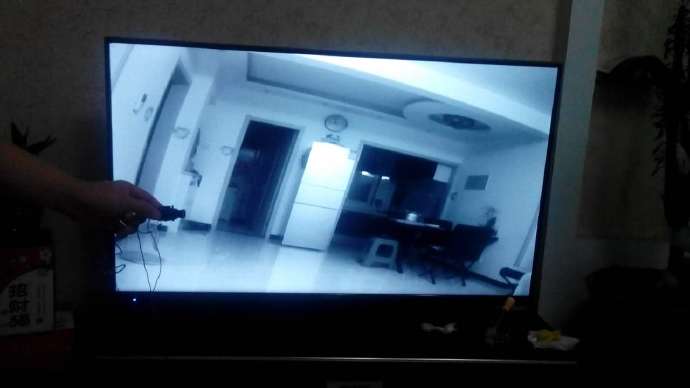

        外部操作上也极其简单，只需要链接视频到模拟监视器，接通12V电源，即可看到实时画面了。
