第5季：海思平台USB WIFI无线网卡移植（2）

1 USB WIFI做sta模式的驱动移植和部署

源码包链接：

链接：https://pan.baidu.com/s/1QB7o0stSN8hrxb6OCgHzdA?pwd=kb6c
提取码：kb6c
--来自百度网盘超级会员V4的分享

1.1 源码修改

(1)用sta版本的driver，可以简单看一下区别

(2)修改makefile，参考AP模式下的修改点修改
我将我修改好的一份在这里分享给大家：
Makefile中的108行，修改自己的内核源码树的路径

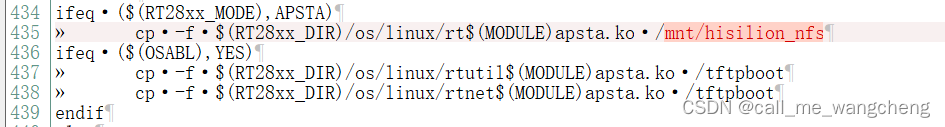

Makefile中的435行，修改成自己的开发板rootfs挂载目录

链接：https://pan.baidu.com/s/1B-oFJJKtOIqVaTSYFkPwUg?pwd=xnm8
提取码：xnm8
--来自百度网盘超级会员V4的分享

(3)config.mk中修改，参考本季上篇文章AP模式下的修改点修改

(4)修改网卡名称为wlan

(5)make clean && make

2、部署驱动
(1)在开发板部署/etc/Wireless/RT2870STA/RT2870STA.dat
这个文件sta中的源码提供了

(2)部署ko驱动文件(可将其放在主机ubuntu，开发板nfs挂载的方式去使用)
也可将其放到开发板/home/目录下去使用

总结：整体上的操作类似于上篇文章中ap模式的移植，可参考上篇文章

2 移植wpa_supplicant

2.1 源码下载

(1)wpa_supplicant、openssl下载地址：

链接：https://pan.baidu.com/s/1agr_29T0xohqfoGGnA5dwA?pwd=qawh
提取码：qawh
--来自百度网盘超级会员V4的分享

2.2 移植openssl

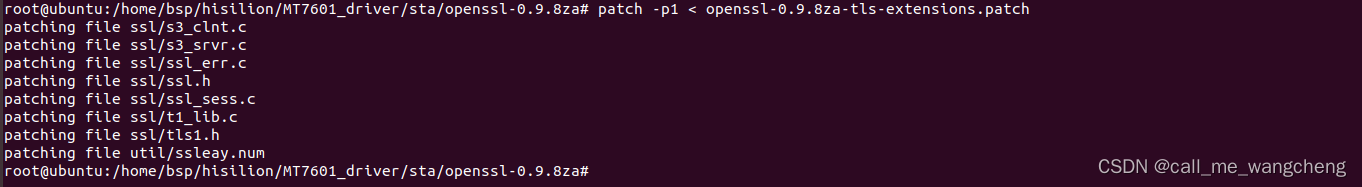

(1)给openssl打补丁。把wpa_supplicant-2.5里面的patches文件夹下的openssl-0.9.8za-tls-extensions.patch文件拷贝到openssl-0.9.8za目录下，运行：

patch -p1 < openssl-0.9.8za-tls-extensions.patch

(2)修改Makefile

CC=arm-hisiv300-linux-gcc
AR= arm-hisiv300-linux-ar $(ARFLAGS) r
ARD=arm-hisiv300-linux-ar $(ARFLAGS) d
RANLIB=arm-hisiv300-linux-ranlib

INSTALLTOP = /tmp/openssl
OPENSSLDIR = /tmp/openssl

(3)make && make install

(4)如果报错

****Expected text after =item, not a number
****Expected text after =item, not a number
****Expected text after =item, not a number
****Expected text after =item, not a number

原因：OpenSSL 与 perl版本不兼容

解决方法：

rm -f /usr/bin/pod2man

2.3 移植wpa_supplicant

(1)解压源码并进入主目录

cd wpa_supplicant-2.5/wpa_supplicant

(2)cp defconfig .config

(3)修改.config，在开头增加以下内容：
CC=arm-hisiv300-linux-gcc -L/tmp/openssl/lib
CFLAGS+=-I /tmp/openssl/include
LIBS+=-L/tmp/openssl/lib

(4)make		如果报错：
driver_nl80211.c:17:31: fatal error: netlink/genl/genl.h

修改.config
将CONFIG_DRIVER_NL80211=y 注释掉即可

(5)继续make，生成wpa_supplicant和wpa_cli后整个移植成功完成

3 USB WIFI做sta模式的ORTP视频传输实验

3.1 部署wpa_supplicant

(1)将wpa_supplicant、wpa_cli丢到开发板/usr/bin目录下

(2)创建配置文件/etc/wpa_supplicant.conf，内容如下：

ctrl_interface=/var/run/wpa_supplicant

network={
ssid=" " #连接的路由器wifi名称
scan_ssid=1
key_mgmt= WPA-EAP WPA-PSK IEEE8021X NONE
pairwise=TKIP CCMP
group=CCMP TKIP WEP104 WEP40
psk=" " #wifi密码
}

3.2 sta模式的USB WIFI设置

(1)安装驱动 insmod mt7601Usta.ko

(2)设置静态IP地址
ifconfig wlan0 up
ifconfig wlan0 192.168.111.240

(3)开发板sta连接AP	（-dd打开调试信息）
wpa_supplicant -Dwext -iwlan0 -c/etc/wpa_supplicant.conf -dd &

(4)查看连接状态
wpa_cli -i wlan0 status
(5)测试连接效果
route add default gw 192.168.111.249 dev wlan0 (配置网关)
ping 192.168.111.249		（网关AP）
ping 8.8.8.8			（google的dnw server）
echo 'nameserver 8.8.8.8' >> /etc/resolv.conf （设置dns，否则无法平通百度等网站）
ping www.baidu.com

3.3 ORTP视频传输测试

(1)修改LOCAL_HOST_IP 为192.168.111.118（和我的Widnows的连接WIFI自动分配的IP一样）

(2)编译得到sample并到开发板运行

(3)修改sdp中c=IN IP4 192.168.111.118,打开sdp播放
注：
AP：		192.168.111.249
PC：		192.168.111.118
开发板：  	192.168.111.240
ubuntu：	192.168.1.141

4 纯WIFI无线调试环境的搭建

4.1 原理

(1)UBUNTU和Windows桥接，这样ubuntu、windows、开发板三者都做sta，连同一个AP（即路由器）

(2)开发板事先移植部署好USB WIFI驱动、wpa_supplicant等

(3)开发板/etc/profile中设计好配置WIFI启动、连接AP、静态IP等命令

(4)开发板/etc/profile中设置让开发板通过无线mount虚拟机

4.2 实战

(1)先确认开发板部署好USB WIFI驱动、wpa_supplicant工具

(2)sample放到虚拟机ubuntu的共享文件夹中

(3)开发板/etc/profile中做好各种配置
文件末尾添加：

#ifconfig eth0 192.168.1.20
#mount -t nfs -o nolock 192.168.1.141:/mnt/hisilion_nfs /mnt
insmod /home/mt7601Usta.ko
ifconfig wlan0 up
ifconfig wlan0 192.168.111.240
wpa_supplicant -Dwext -iwlan0 -c/etc/wpa_supplicant.conf &(相比于上边去掉了 -dd，不要打印调试信息)
route add default gw 192.168.111.249 dev wlan0
cd /ko
./load3518e -i -sensor ar0130 -osmem 32 -total 64



//Ubuntu设置成桥接模式，ens33的ip地址设置成静态分配，由于wlan0的初始化还没有完成，下面的挂载可能失败
mount -t nfs -o nolock 192.168.111.242:/mnt/hisilion_nfs /mnt
cd /mnt

(4)设置ubuntu桥接到windows的无线网卡，并给ubuntu设置静态IP地址

(5)开发板重启，看效果
