BPMN2.0 网关

网关（gateway）用于控制执行的流向（或者按BPMN 2.0的用词：执行的“标志（token）”）。网关可以消费（consuming）与生成（generating）标志。

网关用其中带有图标的菱形表示。

排他网关

排他网关（exclusive gateway）（也叫异或网关 XOR gateway，或者更专业的，基于数据的排他网关 exclusive data-based gateway），用于对流程中的决策建模。当执行到达这个网关时，会按照所有出口顺序流定义的顺序对它们进行计算。选择第一个条件计算为true的顺序流（当没有设置条件时，认为顺序流为true）继续流程。

请注意这里出口顺序流的含义与BPMN 2.0中的一般情况不一样。一般情况下，会选择所有条件计算为true的顺序流，并行执行。而使用排他网关时，只会选择一条顺序流。当多条顺序流的条件都计算为true时，会且仅会选择在XML中最先定义的顺序流继续流程。如果没有可选的顺序流，会抛出异常。

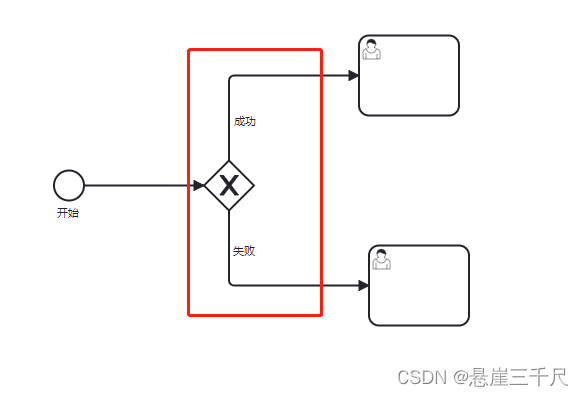

排他网关用内部带有’X’图标的标准网关（菱形）表示，'X’图标代表异或的含义。请注意内部没有图标的网关默认为排
