【Android虚拟摄像头】四、用本地JPG图片替换相机预览画面

// Camera3Device.cpp
#include <turbojpeg.h>

void loadJPG() {
    ...
    int width, height, subsamp, colorspace;
    tjhandle tjInstance = tjInitDecompress();

    if (tjDecompressHeader3(tjInstance, jpegData.data(), jpegData.size(),
                           &width, &height, &subsamp, &colorspace) != 0) {
        ALOGE("JPEG header error: %s", tjGetErrorStr());
        return;
    }
    ALOGE("JPEG header success, width: %d, height: %d", width, height);
}

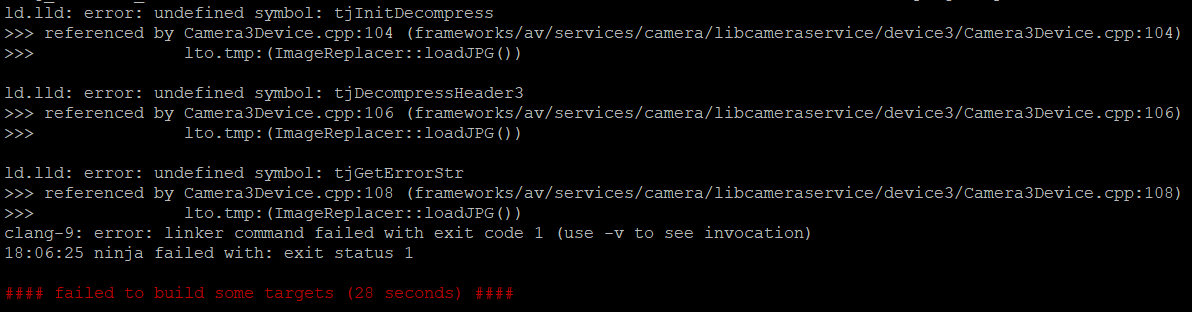

编译测试，在报错信息中看到 tjInitDecompress 等函数未定义，导致链接失败

该函数来自头文件 turbojpeg.h，文件目录位置在：

~/android/lineage/external/libjpeg-turbo/

我们在当前代码文件顶部已经进行了导入，但依旧提示链接时未找到函数定义

3. 解决turbojpeg链接报错

libjpeg 和 libjpeg-turbo 是两个常见的JPEG处理库，libjpeg-turbo 在 libjpeg 的基础上提供了更好的编解码性能，处理速度更快，其中的函数通常以 tjXXX 命名

打开 libjpeg-turbo 目录下的 Android.bp文件，看到如下内容：

// ~/android/lineage/external/libjpeg-turbo/Android.bp
...
cc_defaults {
    name: "libjpeg-defaults",
    cflags: [...],
    srcs: [...],
    arch: {...},
    target: {...},
}
...

我们在 cflags 和 srcs 块中添加如下内容增加对 turbojpeg 相关函数的支持：

// ~/android/lineage/external/libjpeg-turbo/Android.bp
...
cc_defaults {
    name: "libjpeg-defaults",
    cflags: [
        ...

        "-DBMP_SUPPORTED",
        "-DPPM_SUPPORTED",
    ],
    srcs: [
        ...

        "jdatadst-tj.c",
        "jdatasrc-tj.c",
        "transupp.c",
        "turbojpeg.c",
        "rdbmp.c",
        "rdppm.c",
        "wrbmp.c",
        "wrppm.c",
    ],
    arch: {...},
    target: {...},
}
...

重新执行 mmm 命令编译 libcameraservice 模块，编译通过

但替换 libcameraservice.so 文件后，测试发现相机APP闪退，通过ADB执行命令查看日志

logcat |grep -i camera

看到如下报错信息：

07-24 15:13:04.259 1482 1671 E CameraManagerGlobal: Camera service is unavailable
07-24 15:13:05.033 4488 4488 F linker : CANNOT LINK EXECUTABLE "/system/bin/cameraserver": cannot locate symbol "tjInitDecompress" referenced by "/system/lib/libcameraservice.so"...
07-24 15:13:05.037 1 1 W libc : Unable to set property "ro.init.updatable_crashing_process_name" to "cameraserver": error code: 0xb

这个错误表明，libcameraservice.so 动态库尝试调用 tjInitDecompress 函数，但系统找不到该符号

我们刚才修改 libjpeg-turbo 库的编译配置文件，重新编译生成 libcameraservice.so 动态库时，libjpeg.so 动态库也更新了，我们需要执行下面的命令，把它也替换到手机里

# PC
adb push .\libjpeg.so /data/local/tmp
adb shell

# ADB
su
remount
cd /data/local/tmp
cp libjpeg.so /system/lib/

4. 读取JPEG文件头

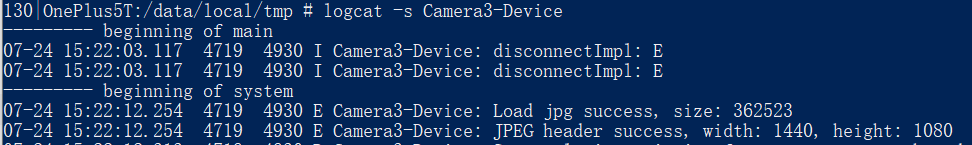

完成文件替换后，再次打开相机，在日志中已成功解析JPEG文件头，获取到了图片的宽高信息

二、JPG图片转换为YUV格式保存到手机

1. 编写格式转换代码

编写代码，完成 JPEG >> BGR24 >> YUVI420 的转换

JPEG (压缩格式)

BGR24 (记录每个像素点的RGB色彩，width*height*3)

YUVI420 (分别记录每个像素点的亮度Y、每4个像素点的Cr红偏移和Cb蓝偏移，width*height*1.5)

// Camera3Device.cpp
class ImageReplacer {
private:
    std::vector<uint8_t> jpegData;
    std::vector<uint8_t> yPlane;
    std::vector<uint8_t> uPlane;
    std::vector<uint8_t> vPlane;

public:
    ...
    void loadJPG() {
        ...
        // 1. 解码JPEG头获取尺寸
        if (tjDecompressHeader3(tjInstance, jpegData.data(), jpegData.size(),
                               &width, &height, &subsamp, &colorspace) != 0) {
            ALOGE("JPEG header error: %s", tjGetErrorStr());
            return;
        }
        ALOGE("JPEG header success, width: %d, height: %d", width, height);

        // 2. 分配RGB缓冲区
        std::vector<uint8_t> rgbBuf(width * height * 3);  // BGR24格式需要 width*height*3
        ALOGE("Allocated BGR buffer: %zu bytes (width=%d, height=%d)", rgbBuf.size(), width, height);

        // 3. 解码JPEG到RGB（使用TJPF_BGR格式）
        if (tjDecompress2(tjInstance,
                         jpegData.data(), jpegData.size(),
                         rgbBuf.data(),
                         width,        // 输出图像宽度
                         width * 3,    // 输出行字节数（BGR24的stride=width*3）
                         height,
                         TJPF_BGR,     // 像素格式：BGR顺序
                         0             // 标志位（无特殊处理）
                        ) != 0) {
            ALOGE("JPEG to RGB error: %s", tjGetErrorStr());
            return;
        }

        // 4. 转换RGB到YUV（使用libyuv）
        ALOGE("RGB to YUV");
        yPlane.resize(width * height);
        uPlane.resize(((width + 1)/2) * ((height + 1)/2));
        vPlane.resize(((width + 1)/2) * ((height + 1)/2));

        libyuv::RGB24ToI420(
            rgbBuf.data(), width * 3,      // RGB源数据和stride
            yPlane.data(), width,          // Y平面
            uPlane.data(), (width + 1)/2,  // U平面
            vPlane.data(), (width + 1)/2,  // V平面
            width, height
        );
    }
    ...
};

2. 添加YUV文件保存代码

转换完成后，保存到 /sdcard/1.yuv 文件

// Camera3Device.cpp
class ImageReplacer {
...
public:
    ...
    void loadJPG() {
        ...
        // 5. 保存YUV文件
        FILE* fp = fopen("/sdcard/1.yuv", "wb");
        if (fp) {
            // 写入Y平面
            fwrite(yPlane.data(), 1, yPlane.size(), fp);
            // 写入U平面
            fwrite(uPlane.data(), 1, uPlane.size(), fp);
            // 写入V平面
            fwrite(vPlane.data(), 1, vPlane.size(), fp);
            fclose(fp);
            ALOGE("YUV planes saved to 1.yuv");
        } else {
            ALOGE("Failed to save YUV planes: %s", strerror(errno));
        }
    }
    ...
};

3. 补充SELinux权限

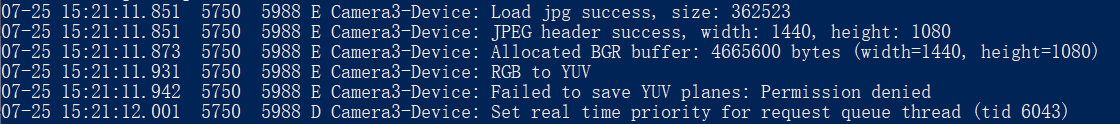

执行命令完成编译，更新 libcameraservice.so 动态库到手机后，打开相机，看到如下日志：

执行命令查看 AVC 日志

su
dmesg |grep avc |grep cameraserver

看到缺少对文件夹的写入权限

[ 2752.414283] [20250725_15:23:37.262946]@1 type=1400 audit(1753496617.258:194): avc: denied { write } for comm="cameraserver" name="0" dev="sdcardfs" ino=3194883 scontext=u:r:cameraserver:s0 tcontext=u:object_r:sdcardfs:s0 tclass=dir permissive=0

打开SELinux配置文件 cameraserver.te

~/android/lineage/device/oneplus/msm8998-common/sepolicy/vendor/cameraserver.te

按错误提示依次为文件夹添加 write 和 add_name 权限

// cameraserver.te
...
allow cameraserver storage_file:dir { search getattr open read write add_name };
allow cameraserver storage_file:file { create read write open getattr };
allow cameraserver storage_file:lnk_file read;

allow cameraserver mnt_user_file:dir { search getattr open read write add_name };
allow cameraserver mnt_user_file:file { create read write open getattr };
allow cameraserver mnt_user_file:lnk_file read;

allow cameraserver sdcardfs:dir { search getattr open read write add_name };
allow cameraserver sdcardfs:file { create read write open getattr };

allow cameraserver media_rw_data_file:dir { search getattr open read write add_name };
allow cameraserver media_rw_data_file:file { create read write open getattr };

执行命令重新编译刷机包，刷机测试

cd ~/android/lineage
source build/envsetup.sh
breakfast dumpling
brunch dumpling

4. 测试YUV文件

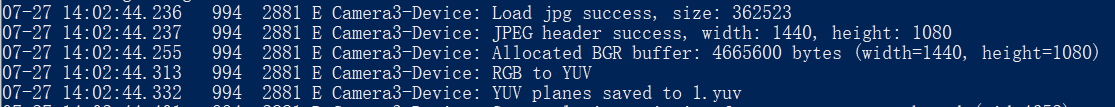

打开相机，看到如下日志，即说明YUV文件生成成功，大小为 4665600 字节

拷贝 /sdcard/1.yuv 文件到电脑，执行 ffplay 命令预览测试

ffplay -f rawvideo -pixel_format yuv420p -video_size 1440x1080 1.yuv

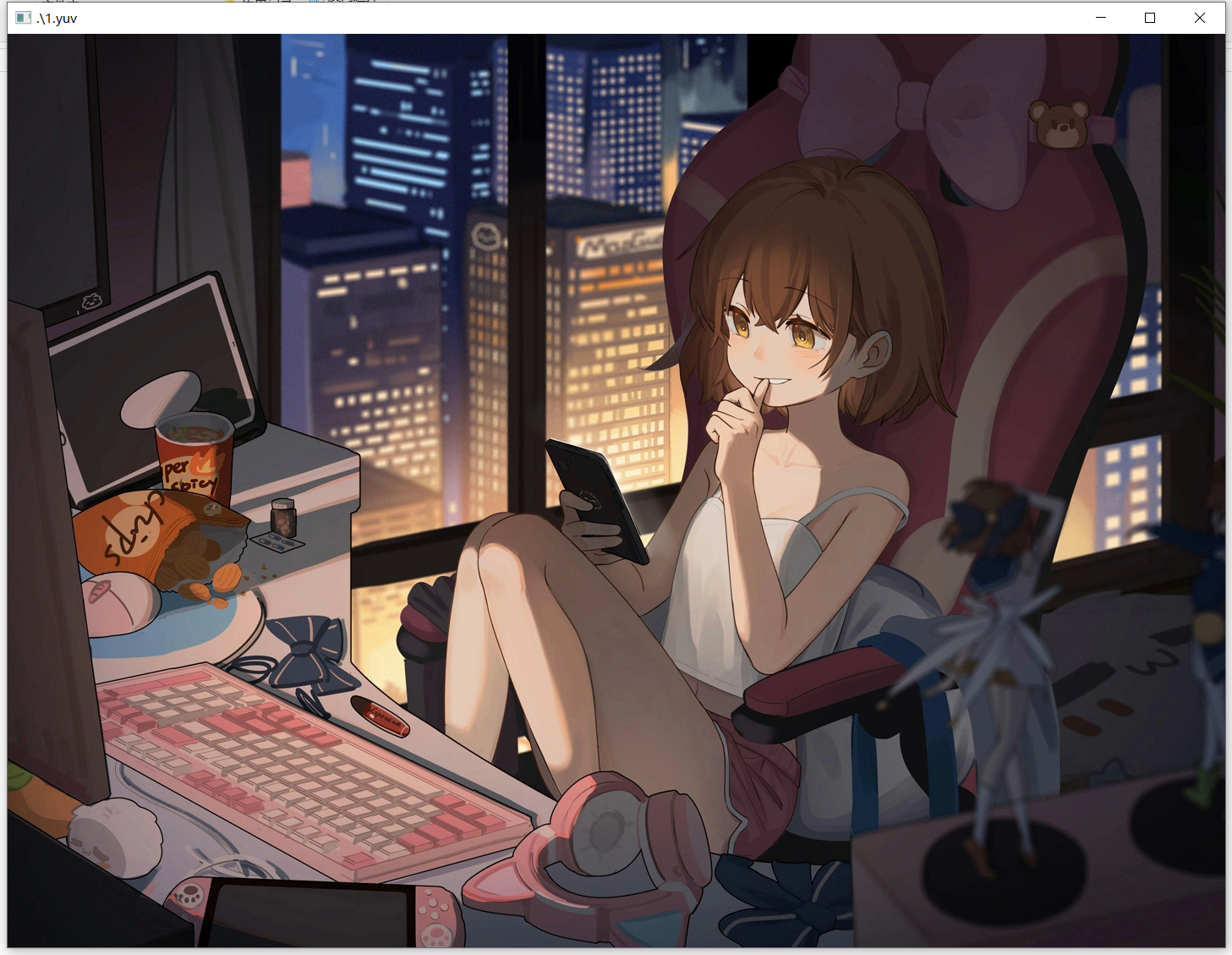

成功显示YUV格式图片

三、用图片替换相机预览画面

1. 编写替换代码

在 replaceYUVBuffer 函数中编写如下代码，替换 ycbcr 中的预览画面

// Camera3Device.cpp
class ImageReplacer {
...
public:
    ...
    void replaceYUVBuffer(const android_ycbcr &ycbcr, uint32_t srcWidth, uint32_t srcHeight) {
        // 1. 处理Y平面（每次复制一行，考虑stride）
        uint8_t* dstY = static_cast<uint8_t*>(ycbcr.y);
        for (int y = 0; y < (int)srcHeight; y++) {
            memcpy(dstY + y * ycbcr.ystride, yPlane.data() + y * srcWidth, static_cast<size_t>(srcWidth));
        }

        // 2. 处理UV平面（NV12）
        uint8_t* dstUV = static_cast<uint8_t*>(ycbcr.cb);
        int uvWidth = (srcWidth + 1) / 2;
        int uvHeight = (srcHeight + 1) / 2;

        for (int y = 0; y < uvHeight; y++) {
            // 复制有效数据
            for (int x = 0; x < uvWidth; x++) {
                size_t dstPos = y * ycbcr.cstride + 2 * x;
                dstUV[dstPos] = uPlane[y * uvWidth + x];     // U
                dstUV[dstPos + 1] = vPlane[y * uvWidth + x]; // V
            }
            // 填充行末padding（如有）
            if (ycbcr.cstride > static_cast<size_t>(srcWidth)) {
                size_t padStart = y * ycbcr.cstride + srcWidth;
                memset(dstUV + padStart, 128, ycbcr.cstride - srcWidth);
            }
        }
    }
};

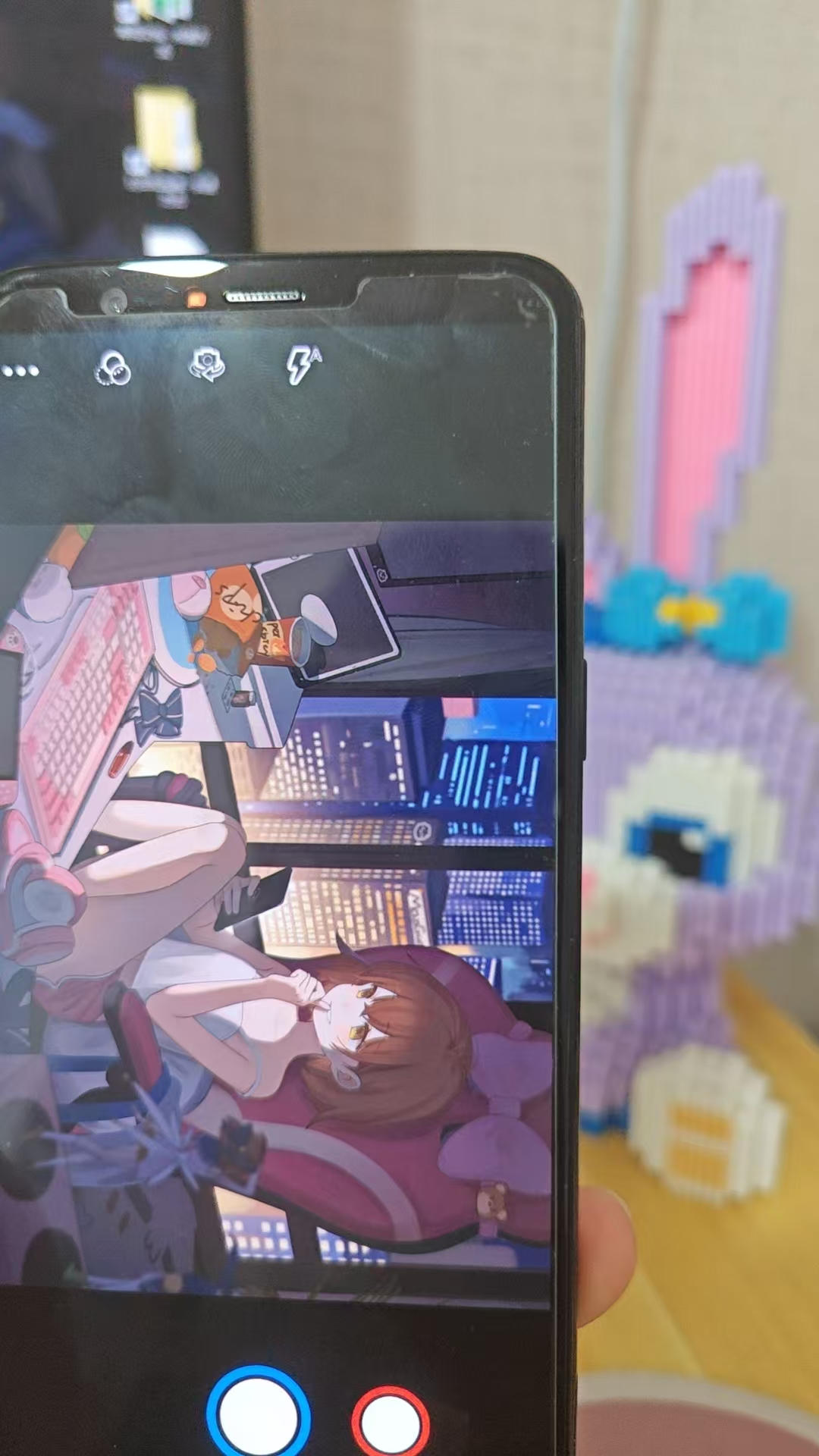

在上一篇中，我们在 Camera3Device::returnOutputBuffers 函数中调用了该函数，应用层 每次从 Framework层 获取摄像头预览画面时，会被替换为我们提供的画面
