云原生之Kubernetes：26.使用HPA控制器动态扩展基础资源

本文介绍了Kubernetes中水平Pod自动扩展（HPA）的概念及其应用场景，并通过实战演示了如何利用HPA根据CPU利用率自动调整Pod数量。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

前言
1、系统扩展浅谈
2、HPA简介
3、HPA组件交互图
4、开始之前的操作
5、实战-autoscaling/v1
6、介绍-autoscaling/v2beta2

前言

应用资源的使用率通常和业务特性密切相关，其会有高峰和低谷的时候。如何削峰填谷、如何提高集群的整体资源利用率、如何让service中的Pod个数进行自动调整呢？

这就得依赖于Horizontal Pod Autoscaling（HPA控制器）了！

1、系统扩展浅谈

随着业务的快速发展，我们都会从以下两个维度来思考如何扩展系统，从而保证业务的稳定性：

1、提升系统的单机处理能力：又称垂直扩展

1、增强单机硬件性能，例如：增加CPU的核数，由8核扩展到16核；升级更好的网卡，由千兆网卡升级到万兆网卡；升级更好的硬盘，如SSD；扩展硬盘的容量，如由500G升级到10T；扩展系统内存，如由16G升级到64G等。
2、提升单机架构的性能，例如：引入缓存机制Redis来减少IO次数；引入消息队列机制，来削峰填谷，用异步处理来增加单服务的吞吐量；用轻量级架构来减少服务的处理时间等等。

2、提升系统的横向扩展能力：又称为水平扩展

系统单机的处理能力总是有极限的，我们可以通过增加服务器数量的方式，来线性扩充系统的性能。

3、下面我们看看kubernetes体系中的扩展。
1.水平伸缩

K8S基础资源级别的水平伸缩，其有以下3个api版本，主要是kubernetes基础原生资源的水平伸缩

HPA（Horizontal Pod Autoscaling）：
autoscaling/v1：仅支持cpu采样
autoscaling/v2beta1：额外增加支持custom metrics（kubernetes1.6+）
autoscaling/v2beta2：额外增加支持external metrics，multiple metrics和metrics APIs（kubernetes1.6）

K8S集群级别的水平伸缩：CA（Cluster Autoscaler）则是计算资源的水平伸缩，比如新增一个node节点

CA（Cluster Autoscaler）：通过集成云计算的相关资源申请接口，达到集群级别的动态弹性伸缩效果。

2、垂直伸缩

VPA（Vertical Pod AutoScaler）：提升单个Pod的request的处理能力
AR（Addon Resizer：垂直伸缩工具）：根据实际状态，弹性调整pod的request和limit配置

2、HPA简介

根据对应的autoscaling/API版本，HPA可以获得监控指标并结合replication controller, deployment, replica set或者stateful set自动扩展Pod

注意：DaemonSets对象是不支持HPA的。

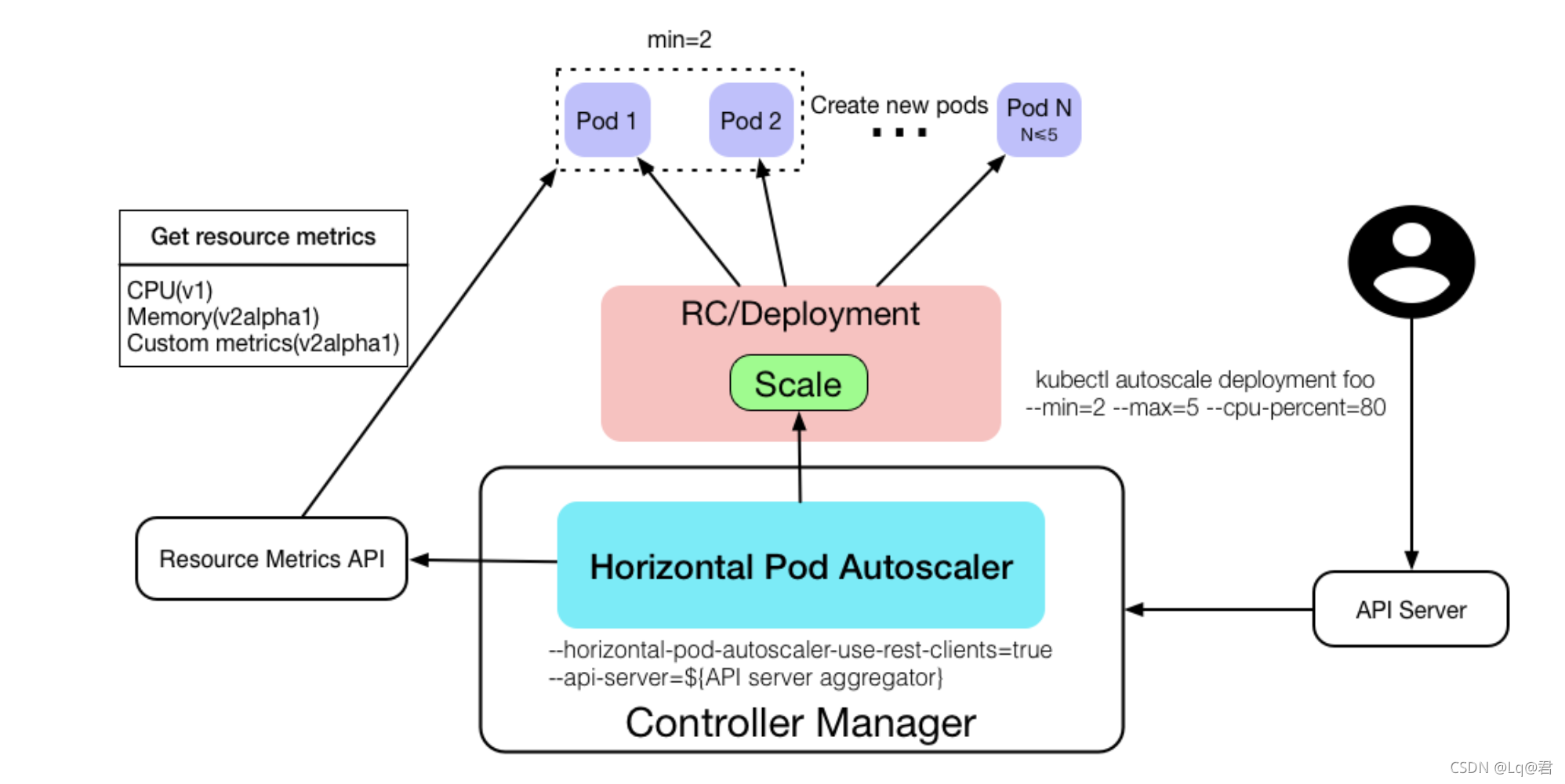

3、HPA组件交互图

在这里插入图片描述

如图所示，用户可以通过CMD，显示申明一个HPA控制器，然后HPA控制器根据指标自动调整RS/Deployment控制器指标，从而达到自动扩缩容Pod的效果。

自动伸缩demo命令：

kubectl autoscale deployment foo --min=2 --max=5 --cpu-percent=80

4、开始之前的操作

使用前，需要make sure以下两点：

1、K8S集群version 1.2 or later
2、metrics-server/Prometheus

metrics-server部署的时候需要注意修改~/deploy/对应版本下的/metrics-server-deployment.yaml，新增command段的配置

containers:
- name: metrics-server
  image: k8s.gcr.io/metrics-server-amd64:v0.3.3
  imagePullPolicy: Always
  volumeMounts:
  - name: tmp-dir
    mountPath: /tmp
  command:
  - /metrics-server
  - --kubelet-preferred-address-types=InternalIP
  - --kubelet-insecure-tls

否则会碰到如下报错信息：

unable to fully collect metrics: [unable to fully scrape metrics from source kubelet_summary:mywork: unable to fetch metrics from Kubelet mywork (mywork): Get https://mywork:10250/stats/summary/: dial tcp: i/o timeout, unable to fully scrape metrics from source kubelet_summary:marktest: unable to fetch metrics from Kubelet marktest (marktest): Get https://marktest:10250/stats/summary/: dial tcp: i/o timeout]

相应的，如果想集成prometheus的SD，需要在K8S基础资源中进行声明：

annotations:
    # based on your Prometheus config above, this tells prometheus
    # to scrape this pod for metrics on port 80 at "/metrics"
    prometheus.io/scrape: "true"       #允许prometheus自动发现，并抓取数据
    prometheus.io/port: "80"             #数据端口
    prometheus.io/path: "/metrics"   #数据uri

5、实战-autoscaling/v1

1、创建压测服务myapp.yaml，并apply

apiVersion: apps/v1
kind: Deployment
metadata:
   name: myapp
   namespace: default
   labels:
     app: myapp
   spec:
     replicas: 2
     selector:
       matchLabels:
         app: myapp
     template:
       metadata:
         name: myapp-pod
         labels:
         app: myapp
       spec:
         containers:
         - name: myapp
           image: registry.cn-hangzhou.aliyuncs.com/aaron89/myapp:v1
           resources:
             requests:
               cpu: 50m
               memory: 64Mi
             limits:
               cpu: 50m
               memory: 64Mi
---
apiVersion: v1
kind: Service
metadata:
  name: myapp-svc
    labels:
      app: myapp
    namespace: default
spec:
  selector:
    app: myapp
  ports:
  - name: http
    port: 80
    targetPort: 80
  type: NodePort

2、创建HPA控制器，并检查

我们定义的HPA为：cpu利用率大于1%就进行扩容，扩缩容的最大范围是deployment下pod的最终数量为1-5个节点

[root@centos-1 dingqishi]# kubectl autoscale deployment myapp --min=1 --max=5 --cpu-percent=1
horizontalpodautoscaler.autoscaling/myapp autoscaled

[root@centos-1 dingqishi]# kubectl get hpa
NAME    REFERENCE          TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
myapp   Deployment/myapp   0%/1%     1         5         2          3s

3、由于CPU利用率不足1%，pod已经进行了缩容

[root@centos-1 dingqishi]# kubectl get pods
NAME                     READY   STATUS    RESTARTS   AGE
myapp-d48f86cd4-d8nt5    1/1     Running   0          21m

4、这时，我们需要达到扩容的展示效果，需要在客户端启动压测命令

while true; do curl http://192.168.0.104:30502;sleep ...1.;done

5、我们发现pod已经进行了扩容，虽然扩容后的cpu利用率还是大于1%，但是我们定义最大pod数量是5，所以就不会再扩容了，和预期效果一致。

[root@centos-1 dingqishi]# kubectl top pod
NAME                     CPU(cores)   MEMORY(bytes)
myapp-d48f86cd4-d8nt5    24m          2Mi
ngx-new-cb79d555-x822n   0m           3Mi

[root@centos-1 dingqishi]# kubectl top pod
NAME                     CPU(cores)   MEMORY(bytes)
myapp-d48f86cd4-8xdts    5m           2Mi
myapp-d48f86cd4-bdlr2    5m           2Mi
myapp-d48f86cd4-d8nt5    5m           2Mi
myapp-d48f86cd4-mll6m    5m           2Mi
myapp-d48f86cd4-rlszf    5m           2Mi
ngx-new-cb79d555-x822n   0m           3Mi

[root@centos-1 dingqishi]# kubectl get hpa
NAME    REFERENCE          TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
myapp   Deployment/myapp   10%/1%    1         5         5          4m8s

6、介绍-autoscaling/v2beta2

autoscaling/v2beta2接口中提供了丰富的stom metrics，如：

每秒数据包数、每秒请求数等

具体可以参阅以下demo：

apiVersion: autoscaling/v2beta2
kind: HorizontalPodAutoscaler
metadata:
  name: php-apache
  namespace: default
spec:
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: php-apache
  minReplicas: 1
  maxReplicas: 10
  metrics:
  - type: Resource
    resource:
      name: cpu
      target:
        type: Utilization
        averageUtilization: 50
  - type: Pods
    pods:
      metric:
        name: packets-per-second
      target:
        type: AverageValue
        averageValue: 1k
  - type: Object
    object:
      metric:
        name: requests-per-second
      describedObject:
        apiVersion: networking.k8s.io/v1beta1
        kind: Ingress
        name: main-route
      target:
        type: Value
        value: 10k
status:
  observedGeneration: 1
  lastScaleTime: <some-time>
  currentReplicas: 1
  desiredReplicas: 1
  currentMetrics:
  - type: Resource
    resource:
      name: cpu
    current:
      averageUtilization: 0
      averageValue: 0
  - type: Object
    object:
      metric:
        name: requests-per-second
      describedObject:
        apiVersion: networking.k8s.io/v1beta1
        kind: Ingress
        name: main-route
      current:
        value: 10k
