第三章 内核数据报文处理流程

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

数据在内核中的处理逻辑

一、流程说明

1. 数据报从进入系统，进行IP校验以后，首先经过第一个HOOK函数NF_IP_PRE_ROUTING进行处理；
2. 然后就进入路由代码，其决定该数据报是需要转发还是发给本机的；
3. 若该数据报是发被本机的，则该数据经过HOOK函数NF_IP_LOCAL_IN处理以后然后传递给上层协议；
4. 若该数据报应该被转发则它被NF_IP_FORWARD处理；
5. 经过转发的数据报经过最后一个HOOK函数NF_IP_POST_ROUTING处理以后，再传输到网络上。
6. 本地产生的数据经过HOOK函数NF_IP_LOCAL_OUT处理后，进行路由选择处理，然后经过NF_IP_POST_ROUTING处理后发送出去。

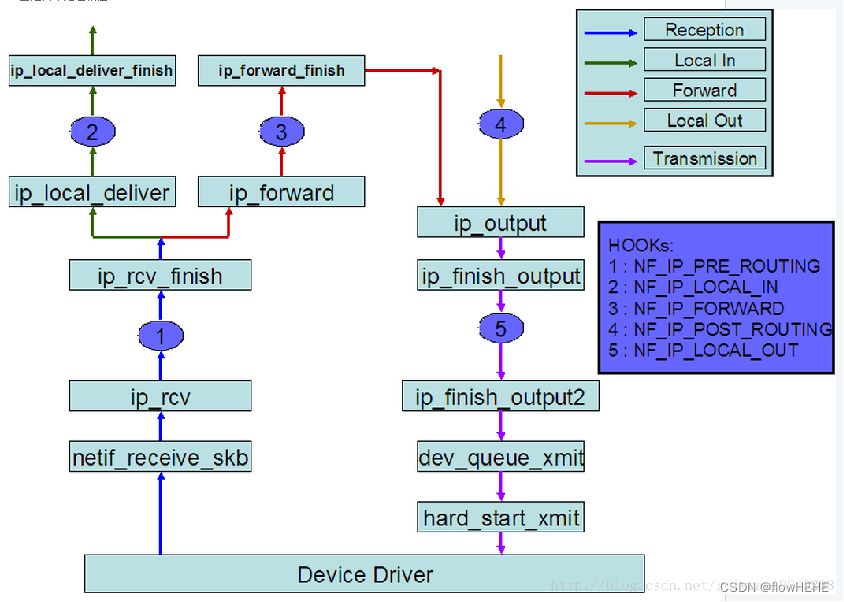

流程图：

二、内核转发报文收发详细流程图

1. 内部和外部转发

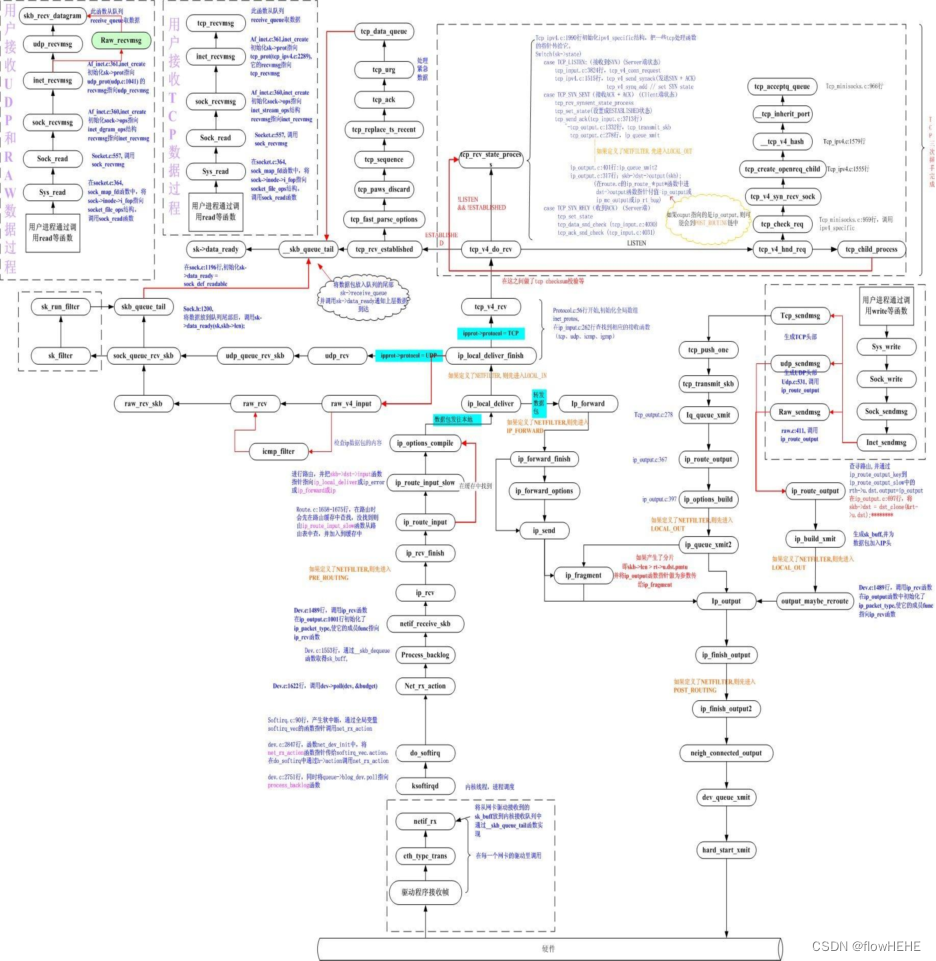

2.函数流程图

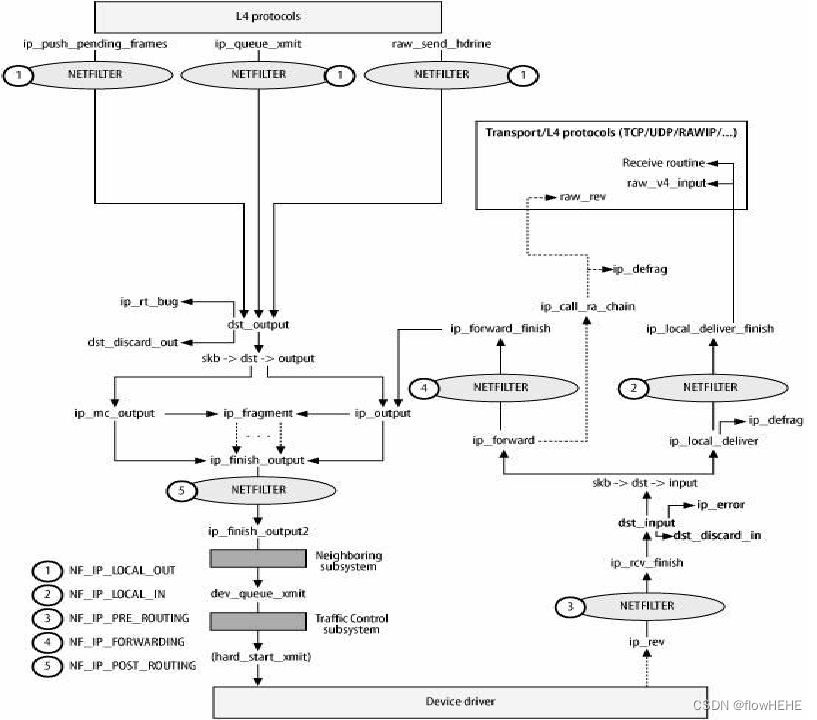

3.函数详细流程图
