HDFS的架构二

建议：按顺序往下读，并适当的时候停下思考！

启动流程

  • HDFS搭建时会格式化，格式化操作会产生一个空的FsImage
  • 当Namenode启动时，从硬盘中读取Editlog和FsImage，将所有Editlog中的事务作用在内存中的FsImage上，并将这个新版本的FsImage从内存中保存到本地磁盘上（以前旧的就失效了）
    • 然后删除旧的Editlog，因为这个旧的Editlog的事务都已经作用在FsImage上了

安全模式

  • NameNode启动后会进入一个称为安全模式的特殊状态，处于安全模式的NameNode是不会进行数据块的复制的。
  • Namenode从所有的 Datanode接收心跳信号和块状态报告。
  • 每当Namenode检测确认某个数据块的副本数目达到这个最小值，那么该数据块就会被认为是副本安全的。
  • 在一定百分比（这个参数可配置）的数据块被Namenode检测确认是安全之后（加上一个额外的等待时间，默认30秒），Namenode将退出安全模式状态。
  • 接下来它会确定还有哪些数据块的副本没有达到指定数目，然后将这些数据块复制到其他DataNode上，使副本数达到要求。

为什么要安全模式？
首先我们知道 NameNode 不会存丢你的 块的位置信息，这不是没问题吗，但为什么还要这么做？
考虑一个场景：有一台DataNode就是启动不起来，然后
 客户端刚好拿到这个错误的DataNode信息，导致数据一致性出问题

在分布式时代中，数据一致性最重要，源头是不能错
宁可不存，等一个时间，等NameNode和DataNode建立“心跳”，数据一致性好了才对外提供服务



服务器的分类

服务器按性能（同时也是价格）分为三类：

  • 塔式服务器：类似于台式机电脑的主机
    在这里插入图片描述

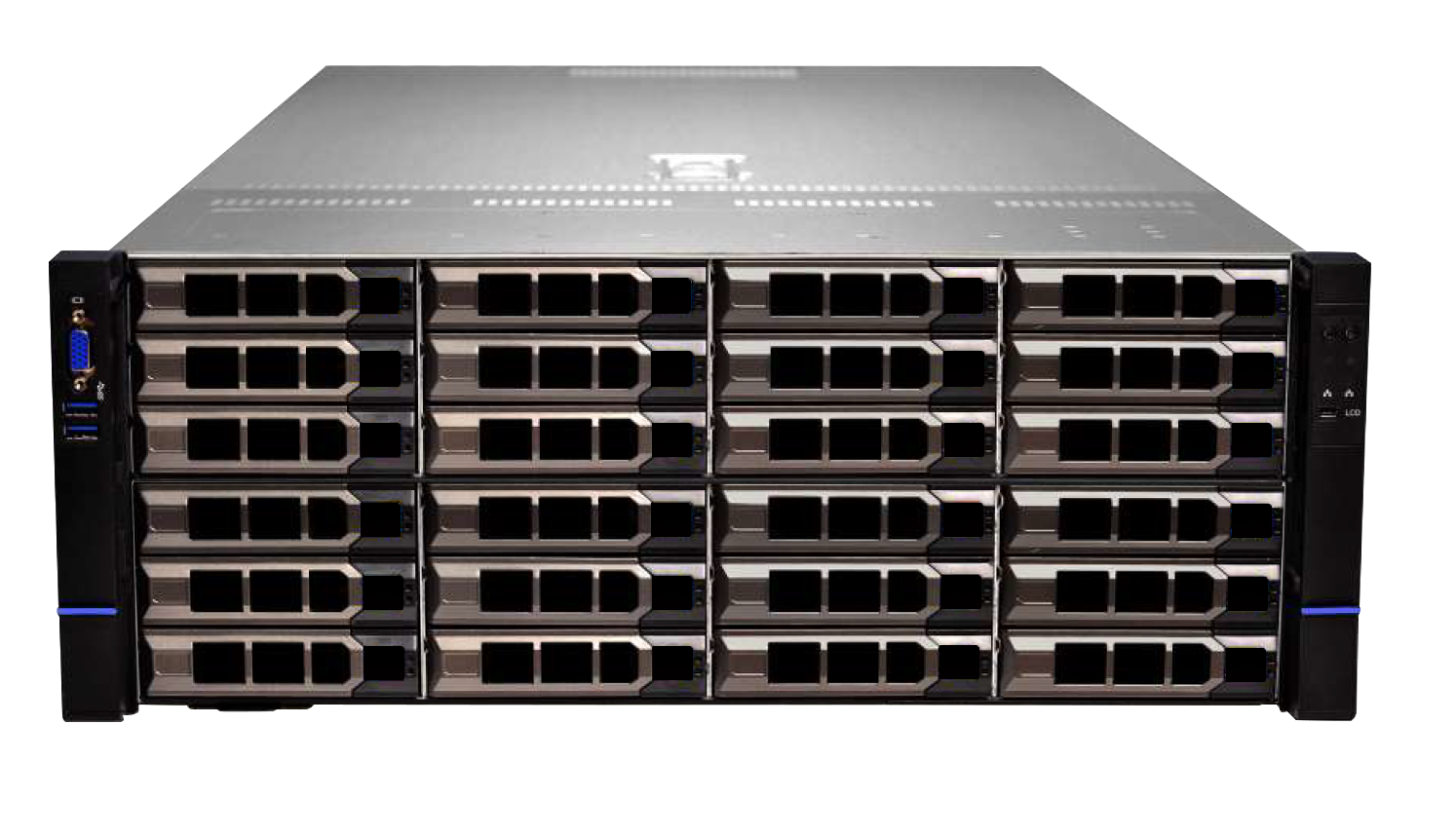

  • 机架式服务器：扁的
    ：

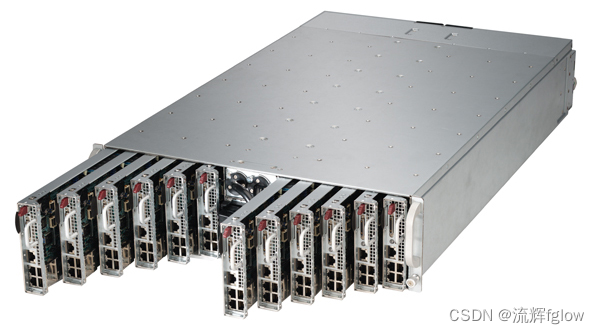

  • 刀片式服务器
    在这里插入图片描述

企业用得最多的还是：机架式的，空间利用率比塔式的高（可一层层叠），也没有刀片式的那么贵

机架式服务器的组成：机柜、电源、柜内交换机、柜间交换机，内部有多个服务器
  缺点：交换机或电源崩了，这整个机柜就下线了

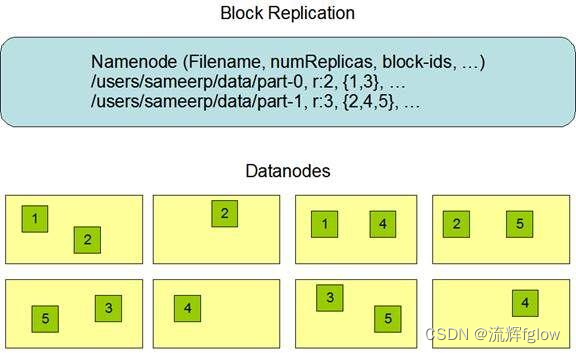

副本放置策略


  • 第一个副本：放置在上传文件的DataNode所在节点（本地最快）
    • 如果是在集群外的DataNode提交上传，则随机挑选一台磁盘不太满，CPU不太忙的节点
  • 第二个副本（出机柜）：放置在于第一个副本不同的 机架的节点上
    • 因为副本数可能定义为2，不出机柜，一旦机柜出问题就都没了
  • 第三个副本（同二）：与第二个副本相同机架的节点
    • 降低成本
  • 更多的副本：随机节点

在这里插入图片描述



写流程


请添加图片描述

  1. 连接：
    Client 找 NN 说上传一个文件，NN 会触发“副本放置策略”，给Client返回“副本数个”DataNode节点的位置（按距离有序的），如：A B C 三个节点
    Client与首个(A)DN建立TCP连接，并把后续的节点(BC)发给该首结点(A)
    首节点(A)与第二节点(B)建立TCP连接，并把后续的C发送给B节点
    依次链式连接：这个链接是双向的，管道Pipeline/双向链表
  2. 传输：
    Client把128M的block切割成更小的64K的包packet，加上一个校验和4B
    开始传，把一个包传给首节点，内存一份、磁盘一份，内存那份再传给B，B同理给C，……
    同时，Client又可传下一个packet给首节点了
    即：流水线，变种的并行
    好处：对Client来说，副本数是透明的，不管是多少个副本，时间都是传一个文件的时间 + 一点点

问题：有DN挂了怎么办？DN分两种位置

  最后的，挂了就挂，影响很小
  中间的，跳过去连接；前一个知道后面有什么，没有找到当前的就去后面的就可以了
    如：B挂了，A是不是知道它后面有B和C，发现B挂了，又知道后面还有C，那么A就（跳过B）去连C就好了

存完一块就给NN汇报，最后当NN发现副本数不足，触发从随机一个DN拷贝出一份到别的DN，使达到规定的副本数

Client的业务就非常简单了，一股脑的传就行，屏蔽了NN内部的策略

完整的步骤：
Client和NN连接创建文件元数据
NN判定元数据是否有效（文件名、权限等）
NN处发副本放置策略，返回一个有序的DN列表
Client和DN建立Pipeline连接
Client将128M块切分成packet（64KB）Buffer，并使用chunk512B+chucksum4B填充
Client将packet放入发送队列dataqueue中，并向第一个DN发送
第一个DN收到packet后本地保存并发送给第二个DN
第二个DN收到packet后本地保存并发送给第三个DN
这一个过程中，上游节点同时发送下一个packet
即：流水线：流式其实也是变种的并行计算
HDFS使用这种传输方式，副本数对于Client是透明的
  Tomcat结合HDFS，本地存一份，背后跟HDFS层Pipeline，感受不到副本
  不用本地文件系统，而用HDFS；既能达到像本地文件的速度，又能达到多副本的可靠性（HBase就是巧妙地利用这点）
当block传输完成，DN们各自向NN汇报，同时Client继续传输下一个block
  所以，Client的传输和DNblock的汇报也是并行的


一般业务的客户端都是在DataNode上的，文件切块是第一个DN做的

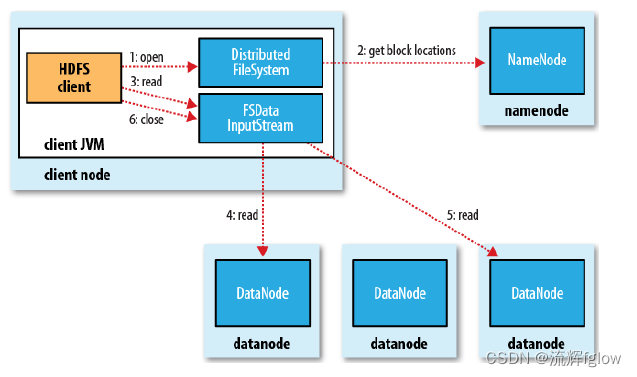

读流程


请添加图片描述
看上去很简单，实际上很精妙


过程：

Client和NN联系，取回块的信息列表，选择最近的DN挨个读块，DN从磁盘读到内存，通过网络返回


全集（全文件）可以，那么子集自然也可以
这件事是极有意义：并行计算，多个计算程序计算块，每个计算程序可以拿到自己想的块
  HDFS 可暴露块的位置信息、偏移量，支持Client读取文件的任意位置，去NN拿到信息，跟DN连接，把块读给计算
这就是分布式


为了降低整体的带宽消耗和读取延时，HDFS会尽量让程序读取离它最近的副本
如果在读取程序的同一个机架上有另一个数据块副本，那么就读取这个
如果一个HDFS集群跨越多个数据中心，那么客户端也将首先读本地数据中心的副本


语义：下载一个文件：
Client和NN交互文件元数据获取fileBlockLocation
NN会按距离策略排序返回
Client尝试下载block并校验数据完整性


语义：下载一个文件其实是获取文件的所有的block元数据，那么子集获取某些block应该成立
==HDFS支持client给出文件的偏移量offset自定义连接哪些block的DN，自定义获取数据
这个是支持计算层的分治、并行计算的核心
