STM32的HAL库SPI操作(master 模式)

SPI相关基础知识

SPI基本概念请自行百度，参考：百度百科SPI简介.我们讲重点和要注意的地方。

master模式下要关注的地方

接线一一对应

也就是说主控的MISO,MOSI,SCLK,[CSn]分别和设备的MISO,MOSI,SCLK,[CSn]一一对应相连，不交叉，不交叉，不交叉…（重要的事情说三遍）。

从设备的时序图

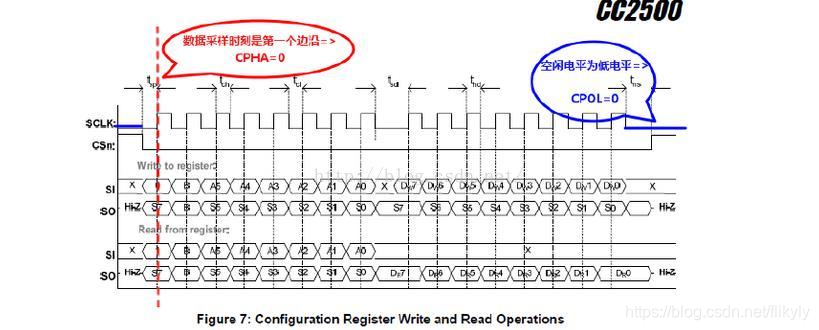

这是无线模块CC2500的SPI接口时序，这里可以看到，从设备要求，1、时钟空闲时为低电平；2、数据在时钟下降沿跳变，上升沿稳定，第1个沿为数据采样点；3、高位先发送；4、数据长度8位；

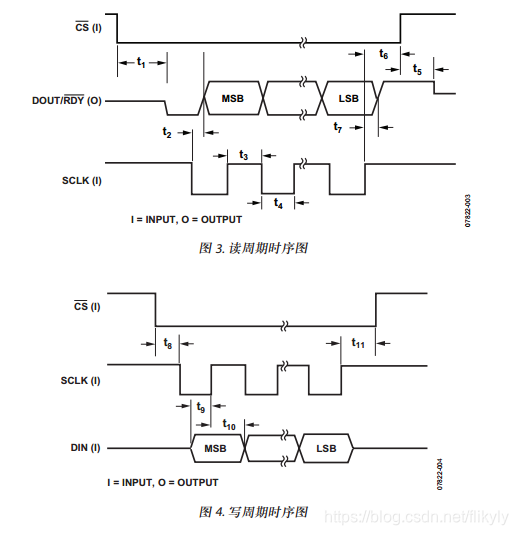

这是AD7192的SPI接口时序，这里可以看到从设备要求，1、时钟空闲时为高电平；2、数据在时钟下降沿跳变，上升沿稳定，第2个沿为数据采样点；3、高位先发送；4、数据长度8位；
我们的master模式要根据从设备的时序要求来设置参数，才能正常访问设备。

初始化参数

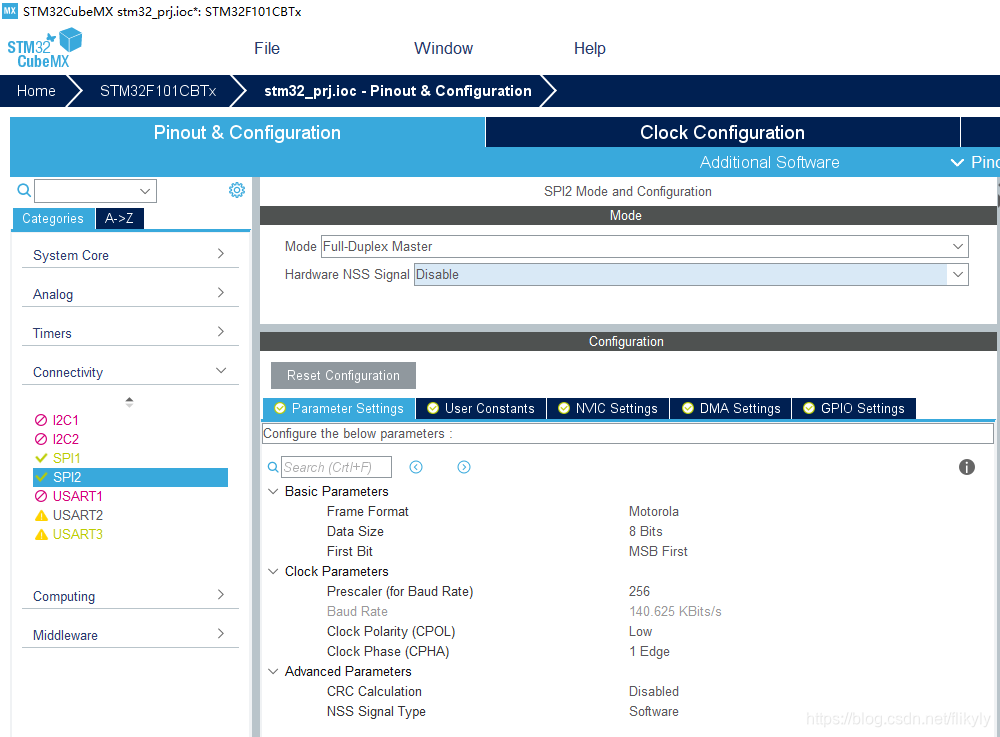

STM32CubeMX是一个比较好用的可视化工具，具体使用方法参考官方文档，这里看重点：

这是连接上面那个AD7192芯片的配置，生成代码后，我们看它的设置：

/* SPI2 init function */
void MX_SPI2_Init(void)
{
  hspi2.Instance = SPI2;
  hspi2.Init.Mode = SPI_MODE_MASTER;								//MASTER模式
  hspi2.Init.Direction = SPI_DIRECTION_2LINES;
  hspi2.Init.DataSize = SPI_DATASIZE_8BIT;							//一个数据8位
  hspi2.Init.CLKPolarity = SPI_POLARITY_HIGH;						//时钟空闲为高电平
  hspi2.Init.CLKPhase = SPI_PHASE_2EDGE;							//第二个跳变采样数据
  hspi2.Init.NSS = SPI_NSS_SOFT;									//软件设置CS
  hspi2.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_256;
  hspi2.Init.FirstBit = SPI_FIRSTBIT_MSB;							//高位在前
  hspi2.Init.TIMode = SPI_TIMODE_DISABLE;							//禁用TI模式
  hspi2.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;			//禁用CRC校验
  hspi2.Init.CRCPolynomial = 10;
  if (HAL_SPI_Init(&hspi2) != HAL_OK)
  {
    Error_Handler();
  }
}
//引脚配置，自动生成，一般不用修改
void HAL_SPI_MspInit(SPI_HandleTypeDef* spiHandle)
{
	GPIO_InitTypeDef GPIO_InitStruct = {0};
	if(spiHandle->Instance==SPI2)
	{
	    /* SPI2 clock enable */
	    __HAL_RCC_SPI2_CLK_ENABLE();

	    __HAL_RCC_GPIOB_CLK_ENABLE();
	    /**SPI2 GPIO Configuration
	    PB13     ------> SPI2_SCK
	    PB14     ------> SPI2_MISO
	    PB15     ------> SPI2_MOSI
	    */
	    GPIO_InitStruct.Pin = ADC_SCLK_Pin|ADC_MOSI_Pin;
	    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
	    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

	    GPIO_InitStruct.Pin = ADC_MISO_Pin;
	    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
	    GPIO_InitStruct.Pull = GPIO_NOPULL;
	    HAL_GPIO_Init(ADC_MISO_GPIO_Port, &GPIO_InitStruct);
	}
}

查询、中断还是DMA？

总的来说一句话就是，根据需要来决定，因为我们是接的低速AD芯片，所以直接用查询方式就够了，函数定义：

//SPI2,master模式，读写一个字节操作
//TxData:要写入的字节
//返回值:读取到的字节
uint8_t SPI2_ReadWriteByte(uint8_t TxData)
{
	uint8_t Rxdata;
	HAL_SPI_TransmitReceive(&hspi2,&TxData,&Rxdata,1, 1000);
	return Rxdata;          		    //返回收到的数据
}

再根据AD芯片的工作流程进行通讯就OK了。
