[嵌入式] 串口通讯与时钟误差的影响

1. 系统环境

• 硬件环境
  • stm8s003
  • 8M 外部晶振
• 软件环境
  • IAR
  • 官方库

2. 问题描述

• 在9600 可以正常收发，但是改成115200 就出现了大面积的异常，是不是和时钟精度有关系？

• 串口通讯 允许的误码率是多少

3. 分析问题

• 串口接收 采样方式

        对一个信号进行 进行16分频采样， 即将信号分成16等分后，一般是取中间的采样值

• 115200 波特率的由来

        最初是由 11.0592MHz 的晶振 通过6分频， 然后在16分频后，得到的

• 采样数据的误差

            在最后一个Bit位采样时，允许极限偏移为50%，假如用1个起始位+9个数据位+1个奇偶；校验位+1个停止位来计算，那么每位偏差最高为：

±50% / 12 = ±4.16%

        因此，对于串口通信来说，可以粗略认为，当时钟误差小于±2%时，通信是比较可靠的。对于客户实际的应用系统，考虑到UART是一个异步通讯，通讯的稳定性取决于双方的时钟精度，不是说只有一方的精度满足要求，系统就能正常工作，所以需要系统去考虑。

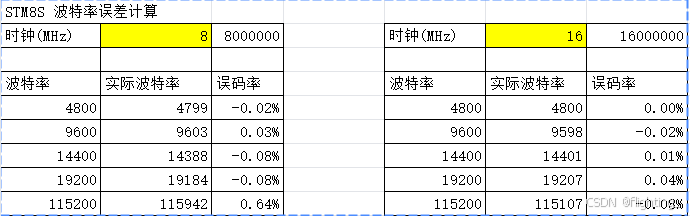

• 常见的误差
  • 官方
  • 我补充的

4. 解决方法

        暂时还没找到， 先留一个眼，后面再来补充

5. 参考链接

串口通讯到底有没有累积误差？对时钟精度到底有何要求？_9600波特率允许误差多大-优快云博客
