Nginx负载均衡，反向代理，双机热备

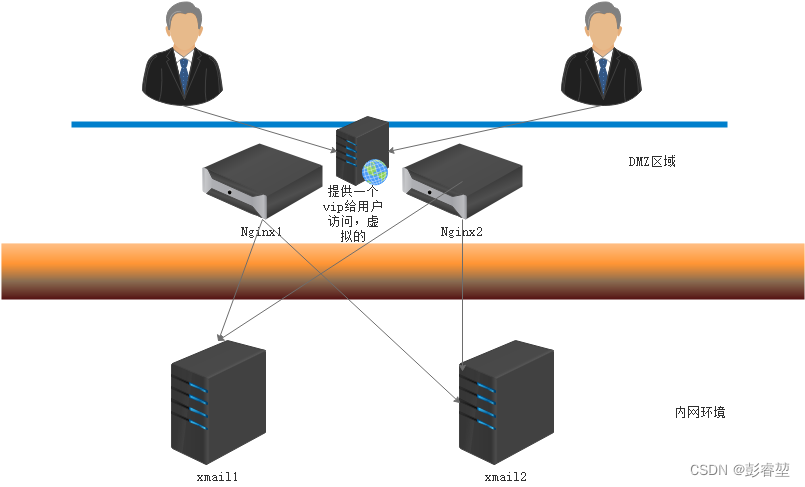

方案想法

两台xmail放置企业内网环境，为确保数据信息安全，外网用户无法直接访问，因此，给外网用户一个单独的入口做反向代理，其实一台Nginx服务器即可，但如果xmail服务比较多，唯一的出口不幸挂了，会导致所有用户都无法访问，所以采用双机做负载均衡。至于内网的两台xmail，用一台也行，另外一台作为备份，若两台都要正常正常提供服务，则需要考虑数据库，存储等乱七八糟的同步问题，下一次分享就围绕各种同步复制，看如何解决这个问题。

一: 均衡负载和反向代理

环境准备，两台Xmail，两台初始干净的机器

xmail1：ip地址：192.168.67.128

xmail2：ip地址：192.168.67.129

nginx1：初始的centos系统 ip:192.168.67.133

nginx2：初始的centos系统 ip:192.168.67.134

（其实xmail2和xmail2装好后，本身有nginx服务，提供网页访问，但直接把两台xmail暴漏在公网，安全性则是问题，所以单独搞两台服务器放前端，做个防护）

以下所有配置，全部都是针对前端的两台nginx，两台xmail机器暂时不动

两台Nginx主机均要下载Nginx依赖，Nginx，以及安装Nginx。两台Nginx主机可以同时操作。

Nginx官网地址：nginx.org

提前下好了，分别传到两台主机下，或者通过wget下载都可以。

机器系统安装好了以后，改个名字，便于后期的维护和管理。更改hosts或者直接使用hostnamectl命令都可以。

[root@nginx1 ~]# yum -y install make zlib zlib-devel gcc-c++ libtool openssl openssl-devel
[root@nginx1 ~]# yum install wget
[root@nginx1 ~]# wget http://nginx.org/download/nginx-1.20.1.tar.gz

下载完成后，解压nginx，此处演示环境下的软件下载好，默认就在/root目录下

[root@nginx1 ~]# ll
总用量 1044
-rw-------. 1 root root    1253 5月  10 15:54 anaconda-ks.cfg
-rw-r--r--. 1 root root 1061461 5月  25 2021 nginx-1.20.1.tar.gz
[root@nginx1 ~]# pwd
/root

[root@nginx1 ~]# tar -zxvf nginx-1.20.1.tar.gz
[root@nginx1 ~]# cd nginx-1.20.1
[root@nginx1 nginx-1.20.1]#
#执行nginx启动配置，放到/usr/local/nginx目录下面
[root@nginx1 nginx-1.20.1]# ./configure --prefix=/usr/local/nginx
#然后执行编译
[root@nginx1 nginx-1.20.1]# make
#编译好后，安装nginx
[root@nginx1 nginx-1.20.1]# make install

2.编辑nginx配置文件

路径：/usr/local/nginx/conf

进入该目录下，或者直接vi 也行，只是，更改配置文件前，先备份。

[root@nginx1 conf]# cd /usr/local/nginx/conf
[root@nginx1 conf]# cp nginx.conf nginx.conf.bak
[root@nginx1 conf]# vi nginx.conf

35行开始，进行相应的修改。

先在35行上面，插入：


    upstream mail.xmail.com {
        server 192.168.67.128:80 weight=5;
        server 192.168.67.129:80 weight=1;

}

说明：在vi/vim命令模式下，输入冒号，可进入末行模式，输入set nu 回车，即可看到行号。

环境下默认只有vi编辑命令，想用vim的话，yum自行安装即可。

upstream是均衡负载的用法，mail.xmail.com是自定义名称，可以改成域名，或者自己取个名字。

两个ip,128是xmail1，129是xmail2，其中weight=5代表权重，意思是6次的访问里面，xmail5被访问5次，xmail2被访问1次，也可以设置一样，或者不设置，就是平均分配，雨露均沾，但如果两台机器的配置不同，xmail1性能更好一些，xmail2弱一些，就需要根据情况来考虑权重的分配了。

接下来在47行，找到location的位置，

添加:proxy_pass http://mail.xmail.com;表示引用上面upstream配置的反向代理地址，如果前面自定义是：abc，此处就写abc。

两台机器都来一次。然后就可以启动nginx了.

[root@nginx1 conf]# cd /usr/local/nginx/sbin
[root@nginx1 sbin]# ./nginx

关闭nginx的防火墙，或者在防火墙上放开80端口都可以，为测试方便，直接粗暴了关闭了防火墙。

systemctl stop firewalld #关闭防火墙
systemctl disable firewalld #永久关闭防火墙

如果是生产环境下或者客户环境下，是不可能关闭防火墙的。那就使用命令开启指定端口。

firewall-cmd --zone=public --add-port=80/tcp --permanent

其中permanent代表永久生效

然后再次输入：

firewall-cmd --reload

重新载入防火墙配置即可生效。

--add是添加，--remove是移除

然后本机hosts添加上我们定义的mail.xmail.com对应的nginx服务器的ip地址，（注意：不是xmail的ip，然后测试验证下）

或者直接访问nginx服务器的ip:192.168.67.133或者134，如果可以正常邮箱的登录页，说明配置已完成。

不仅仅是web，smtp，pop，imap的问题，都可以通过nginx来配置，改下端口就好了。例如再添加一个smtp 和imap


    upstream mail.xmail.com {
        server 192.168.67.128:25 weight=1;
        server 192.168.67.129:25 weight=1;

            }
    upstream mail.xmail.com {
        server 192.168.67.128:143 weight=1;
        server 192.168.67.129:143 weight=1;

            }

负载均衡和反向代理完成。

二: 双机热备

接下来难度稍微高一点点

万一nginx1挂了，用户访问是随机的，咋整？

双机热备，是说nginx的热备，一主一从，nginx1为主机-Master，nginx2为备机-Backup，nginx2监控nginx1，当发现nginx1不行了，nginx2马上接替nginx1的位置.

此处用到的软件：

Keepalived （双机热备的关键服务）

既然要到这玩意儿，就总得简单了解下它的工作流程。

简述keepalived工作原理

1).Keepalived 定义

Keepalived 是一个基于VRRP协议来实现的LVS服务高可用方案，可以利用其来避免单点故障。一个LVS服务会有2台服务器运行Keepalived，一台为主服务器（MASTER），一台为备份服务器（BACKUP），但是对外表现为一个虚拟IP，主服务器会发送特定的消息给备份服务器，当备份服务器收不到这个消息的时候，即主服务器宕机的时候，备份服务器就会接管虚拟IP，继续提供服务，从而保证了高可用性。Keepalived是VRRP的完美实现，因此在介绍keepalived之前，先介绍一下VRRP的原理。

2).VRRP 协议简介

在现实的网络环境中，两台需要通信的主机大多数情况下并没有直接的物理连接。对于这样的情况，它们之间路由怎样选择？主机如何选定到达目的主机的下一跳路由，这个问题通常的解决方法有二种：

在主机上使用动态路由协议(RIP、OSPF等)
在主机上配置静态路由

很明显，在主机上配置动态路由是非常不切实际的，因为管理、维护成本以及是否支持等诸多问题。

配置静态路由就变得十分流行，但路由器(或者说默认网关default gateway)却经常成为单点故障。

VRRP的目的就是为了解决静态路由单点故障问题，VRRP通过--竞选(election)协议来动态的将路由任务交给LAN中虚拟路由器中的某台VRRP路由器。

3).VRRP 工作机制

在一个VRRP虚拟路由器中，有多台物理的VRRP路由器，但是这多台的物理的机器并不能同时工作，而是由一台称为MASTER的负责路由工作，其它的都是BACKUP，MASTER并非一成不变，VRRP让每个VRRP路由器参与竞选，最终获胜的就是MASTER。MASTER拥有一些特权，比如，拥有虚拟路由器的IP地址，我们的主机就是用这个IP地址作为静态路由的。拥有特权的MASTER要负责转发发送给网关地址的包和响应ARP请求。 VRRP通过竞选协议来实现虚拟路由器的功能，所有的协议报文都是通过IP多播(multicast)包(多播地址224.0.0.18)形式发送的。虚拟路由器由VRID(范围0-255)和一组IP地址组成，对外表现为一个周知的MAC地址。所以，在一个虚拟路由器中，不管谁是MASTER，对外都是相同的MAC和IP(称之为VIP)。客户端主机并不需要因为MASTER的改变而修改自己的路由配置，对客户端来说，这种主从的切换是透明的。在一个虚拟路由器中，只有作为MASTER的VRRP路由器会一直发送VRRP通告信息(VRRPAdvertisement message)，BACKUP不会抢占MASTER，除非它的优先级(priority)更高。当MASTER不可用时(BACKUP收不到通告信息)，多台BACKUP中优先级最高的这台会被抢占为MASTER。这种抢占是非常快速的(<1s)，以保证服务的连续性。由于安全性考虑，VRRP包使用了加密协议进行加密。

4).VRRP 工作流程

(a).初始化：

路由器启动时，如果路由器的优先级是255(最高优先级，路由器拥有路由器地址)，要发送VRRP通告信息，并发送广播ARP信息通告路由器IP地址对应的MAC地址为路由虚拟MAC，设置通告信息定时器准备定时发送VRRP通告信息，转为MASTER状态；否则进入BACKUP状态，设置定时器检查定时检查是否收到MASTER的通告信息。

(b).Master

设置定时通告定时器；
用VRRP虚拟MAC地址响应路由器IP地址的ARP请求；
转发目的MAC是VRRP虚拟MAC的数据包；
如果是虚拟路由器IP的拥有者，将接受目的地址是虚拟路由器IP的数据包，否则丢弃；
当收到shutdown的事件时删除定时通告定时器，发送优先权级为0的通告包，转初始化状态；
如果定时通告定时器超时时，发送VRRP通告信息；
收到VRRP通告信息时，如果优先权为0，发送VRRP通告信息；否则判断数据的优先级是否高于本机，或相等而且实际IP地址大于本地实际IP，设置定时通告定时器，复位主机超时定时器，转BACKUP状态；否则的话，丢弃该通告包；

(c).Backup

设置主机超时定时器；
不能响应针对虚拟路由器IP的ARP请求信息；
丢弃所有目的MAC地址是虚拟路由器MAC地址的数据包；
不接受目的是虚拟路由器IP的所有数据包；
当收到shutdown的事件时删除主机超时定时器，转初始化状态；
主机超时定时器超时的时候，发送VRRP通告信息，广播ARP地址信息，转MASTER状态；
收到VRRP通告信息时，如果优先权为0，表示进入MASTER选举；否则判断数据的优先级是否高于本机，如果高的话承认MASTER有效，复位主机超时定时器；否则的话，丢弃该通告包；

5).ARP查询处理

当内部主机通过ARP查询虚拟路由器IP地址对应的MAC地址时，MASTER路由器回复的MAC地址为虚拟的VRRP的MAC地址，而不是实际网卡的 MAC地址，这样在路由器切换时让内网机器觉察不到；而在路由器重新启动时，不能主动发送本机网卡的实际MAC地址。如果虚拟路由器开启的ARP代理 (proxy_arp)功能，代理的ARP回应也回应VRRP虚拟MAC地址。

大概了解keepalived的流程后，就开始实操了。

Keepalive的安装和配置

1.nginx1和nginx2分别都安装keepalived这个软件

[root@nginx1 sbin]# yum install -y keepalived

安装后的路径：/etc/keepalived

[root@nginx1 sbin]# cd /etc/keepalived

2.修改配置文件(先备份，习惯要养成)

[root@nginx1 keepalived]# cp keepalived.conf keepalived.conf.bak
[root@nginx1 keepalived]# vi keepalived.conf

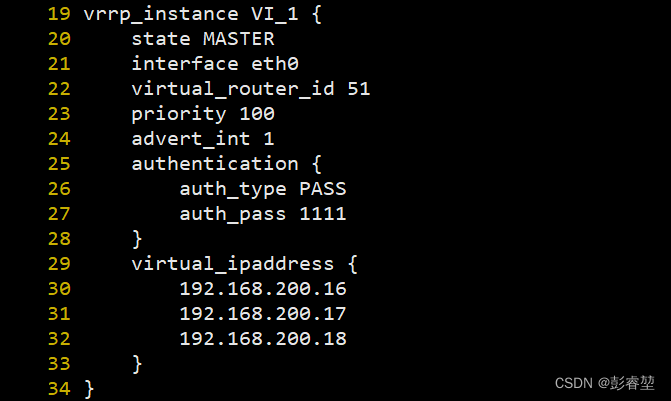

看下默认配置，19-34行

说明：state Master #主机地址，目前改的是nginx1，这里不动。

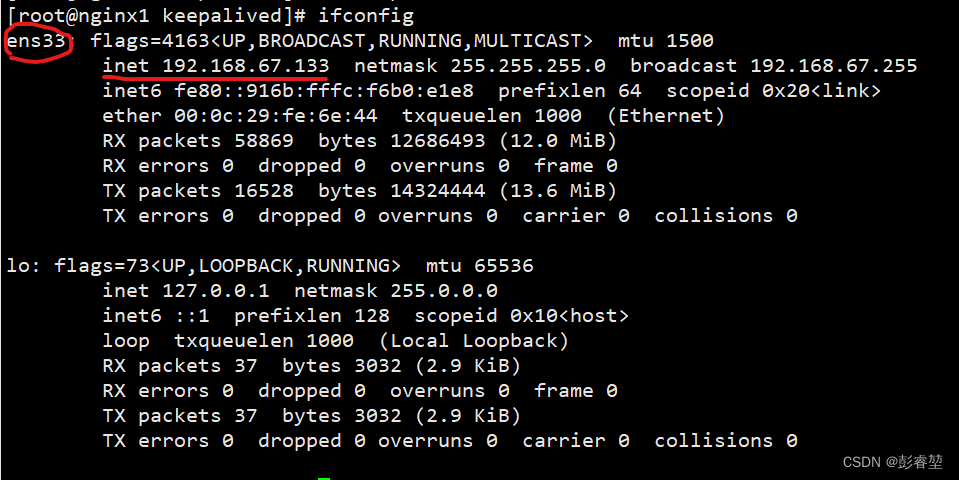

interface eth0 #网卡地址，这里可能要改，检查下机器网卡信息，我这里的网卡名为ens33,因此，要改成对应主机的网卡名。

virtual_route_id 51 #虚拟路由的id号，不用动

priority 100 #优先级，主优先级要大于备优先级，那这里默认的是主，优先级100，不动了，把备的优先级改小于100就行

authentication #认证信息，不用动.

virtual_ipaddress #虚拟ip地址，默认给了3个，建议修改为同一个网段的，否则会出现各种奇葩问题，别问我为啥知道..

改完后，保存退出

然后再改nginx2的。

把state Master 改成:state Slave, interface eth0修改成对应的网卡名，如果是虚拟机，多半都是ens33。然后是priority 100，把优先级改成99

重启两台机器的keepalived服务，并加入开机自启

[root@nginx2 keepalived]# systemctl restart keepalived
[root@nginx2 keepalived]# systemctl enable keepalived
[root@nginx1 keepalived]# systemctl restart keepalived
[root@nginx1 keepalived]# systemctl enable keepalived

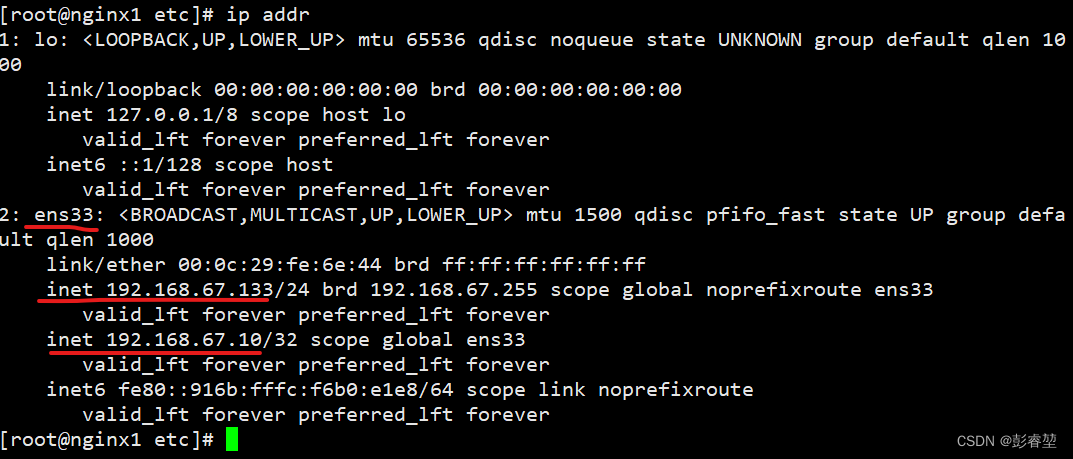

重新再检查下nginx1的ip地址，发现虚拟ip已经添加进来了。

(如果检查没有新增加的这个虚拟ip，说明上面的操作有问题，检查配置，主要是几个特别注明的地方，主机备机的名字要区分开，网卡名要正确。优先级不能错，虚拟ip地址要统一）

主备配置完成了，接下来是最重要的一环，监测！

本来想法是nginx2监测nginx1，翻了不少资料，没找到。

所以，换了思路，nginx1主机自己监测自己。

在nginx1上写一个脚本,就放到keepalived目录下面

#!/bin/bash
A=`ps -C nginx --no-header |wc -l`
if [ $A -eq 0 ];then
    systemctl kill keepalived
fi

说明：这个脚本的意思是赋值A，A的工作是检查自己的nginx还活着没，如果nginx服务挂了，就杀掉keepalived的进程，然后这台机器的keepalived就会自动回收那个虚拟ip，此时，虚拟ip自动给nginx2使用。

脚本应该能优化，就是keepalived发现Nginx的服务挂了，应该先重启nginx，如果nginx恢复了，就啥都不用动，直接退出。如果nginx启动失败，那需要修改keepalived的配置信息，把master改为backup，同时要优先级改低，可以加个weight-2之类的，大概意思是权重100-2，变成98，同时还要修改nginx2的配置，把backup提升为master。

脚本比较复杂了，找开发去写，思路应该就是这个。我只是测试验证下万一Nginx1挂了，那个虚拟ip能切换到Nginx2上就行。

测试也粗暴，直接停掉nginx的服务测试就行了。vip（virtual ip）能飘到nginx2上面，就算完成任务。好多人管这叫vip飘移

回归正题：

[root@nginx1 keepalived]# pwd
/etc/keepalived
[root@nginx1 keepalived]# vi check_ngnix.sh
[root@nginx1 keepalived]# cat check_nginx.sh
#!/bin/bash
A=`ps -C nginx --no-header |wc -l`
if [ $A -eq 0 ];then
    systemctl kill keepalived
fi

这个check_nginx.sh就把上面的脚本直接搬过来了，然后赋予执行权限。

[root@nginx1 keepalived]# chmod 711 check_nginx.sh

711啥意思？谁能解释下

read/write/execute

接下来，脚本写好了，可以做个定时任务，资料说keeplived里面可以配置脚本策略，并调用脚本，符合由keepalived去监控nginx这一说法。所以，不设置定时任务了，咱配置到keeplived里面去

[root@nginx1 keepalived]# vi keepalived.conf

把写好的脚本，做个策略，插入到keepalived.conf里面去（此处留意下，只是有策略不够，别忘了还要脚本去执行这个策略）

内容:

vrrp_script check_nginx {                 #配置脚本策略
    script "/etc/keepalived/check_nginx.sh"    #执行对应目录的脚本文件
    interval 1                          #时间间隔定义为1秒
}

然后再找到之前配置虚拟ip的位置，设置一个执行这个策略的调用。

track_script {
    check_nginx
}

配置完成后，重启，nginx2也做相同的策略，毕竟nginx2也配置这个虚拟ip呢，只是所有请求都会到nginx1，因为它优先级高,所以两台机器同时开启着keepalive服务的时候，vip只绑定到master上面，backup只有自己的ip，当master挂了，vip会自动收回，飘移到了backup身上.

最后就是测试验证阶段了。修改本机hosts，把定义的vip192.168.67.10绑定到mail.xmail.com上面，或者直接访问67.10测试也行。

回头wm页面自定义的时候，加个标识，比如xmail1的页面，加个ip128，xmail2页面加上个129，就能确认均衡负载以及热备的问题了。

直接访问vip地址：192.168.67.10测试验证：

接下来把nginx1的nginx服务，或者keepalived服务关了，都行，keepalived是监控nginx服务，vip是keepalived提供的，所以不论关那个，理论上都会由nginx2的keepliaved接管.

接下来，停止nginx1的nginx服务测试验证效果。
