Grafana7+InfluxDB2+Jmeter5 搭建可视化性能测试监控平台

一、整体流程

JMeter + InfluxDB使用jmeter后置处理器将JMeter指标导出到InfluxDB数据库. 如果想要将数据可视化，那就需要在Grafana中配置数据源。
步骤：
1、搭建环境（使用docker）

• 1.1 influxdb；
• 1.2 grafana（docker-compose.yml）；
• 1.3jmeter;

2、配置

• 2.1 配置jmeter的后置监听器；
• 2.2在influxdb中建立接收jmeter运行结果的数据的数据库（jmeterdb）;
• 2.3在grafana中添加数据源influxdb并将jmeterdb的数据在其显示(导入插件)，配置展示参数。

3、建立运行jmeter的脚本

不同用户在grafana中查看运行结果图

二、工具简单介绍

1.InfluxDB是一个用于存储和分析时间序列数据的开源数据库。
2.Grafana是大多数 数据库的开源分析和监控解决方案
3.jmeter是性能测试工具
jmeter中的Backend listener（后置监听器），可以将返回的响应信息保存到数据库中

三、整体配置过程

1、搭建环境

1.1 基础安装：Docker,docker-compose

参考安装文档，在适合的环境下完成基础环境安装
在centos7中安装:（https://docs.docker.com/engine/install/centos/）
安装docker命令:yum install docker
设置开机自动启动:service docker start
在mac下安装（https://docs.docker.com/docker-for-mac/install/）
查看docker版本:docker version
安装compose（https://docs.docker.com/compose/install/）
pip3 install docker-compose
或Yum install docker-compose

1.2 使用docker-compose.yml,.env创建influxdb,grafana

docker-compose的使用参考：https://docs.docker.com/compose/gettingstarted/
目前influxdb的最新版本lastest是2.0.5

• 1、创建docker-compose.yml文件，把配置写入

#这是docker-compose.yml中内容
version: '3.1'

services:
 influxdb:
   image: influxdb:latest
   container_name: influxdb
   ports:
     - "8083:8083"
     - "8086:8086"
     - "8090:8090"
   environment:
     - INFLUXDB_DB=db0
     - INFLUXDB_ADMIN_USER=${INFLUXDB_USERNAME}
     - INFLUXDB_ADMIN_PASSWORD=${INFLUXDB_PASSWORD}
   volumes:
     - influxdb-storage:/var/lib/influxdb

 grafana:
   image: grafana/grafana:latest
   container_name: grafana
   ports:
     - "3000:3000"
   environment:
     - GF_SECURITY_ADMIN_USER=${GRAFANA_USERNAME}
     - GF_SECURITY_ADMIN_PASSWORD=${GRAFANA_PASSWORD}
   depends_on:
     - influxdb
   user: "0"
   volumes:
     - grafana-storage:/var/lib/grafana
     - ./grafana-provisioning/:/etc/grafana/provisioning
volumes:
  influxdb-storage:
  grafana-storage:

• 2、创建环境文件.env，把环境变量写入
  touch .env

#建立环境文件.env,包括以下内容：
INFLUXDB_USERNAME=admin
INFLUXDB_PASSWORD=admin123

GRAFANA_USERNAME=admin
GRAFANA_PASSWORD=admin

PROMETHEUS_USERNAME=admin
PROMETHEUS_PASSWORD=admin

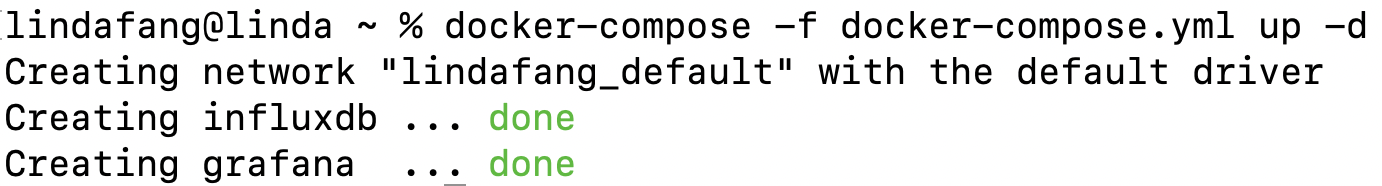

3、运行docker-compose -f docker-compose.yml up -d

4、访问下面的网址进入配置

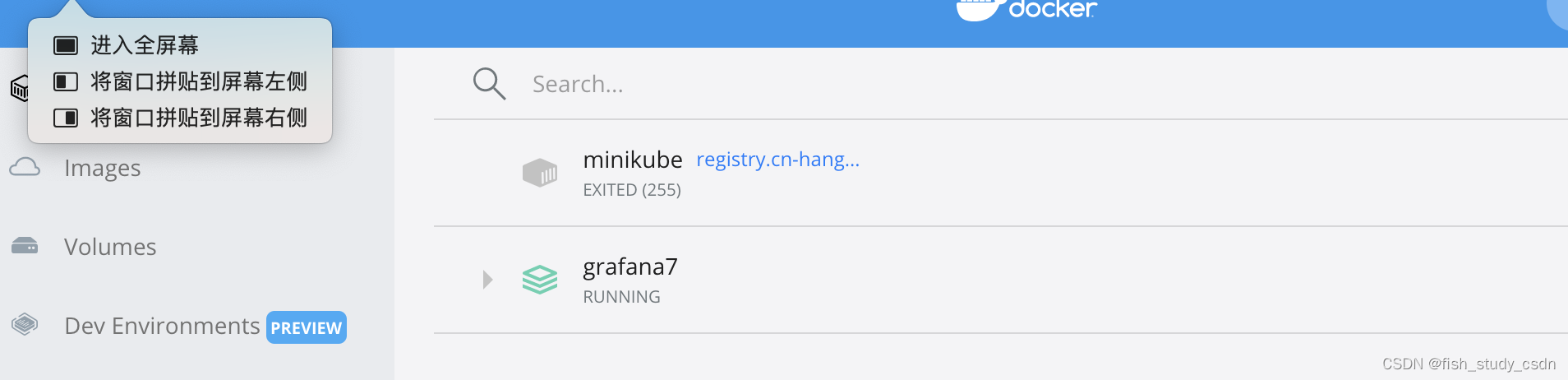

在哪里部署把localhost换成对应的IP，本人环境mac下安装的docker-desktop.

grafana: http://localhost:3000/
influxdb2: http://localhost:8086/
