本文深入解析了OpenCV中的两个关键函数：calcSharrDeriv用于图像微分，通过改进的Prewitt算子实现；copyMakeBorder用于图像边界扩展，支持多种填充模式。详细介绍了函数原理、参数意义及内部实现机制。

a. static void calcSharrDeriv(const cv::Mat& src, cv::Mat& dst)

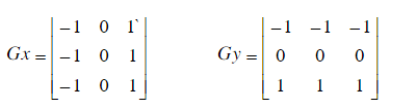

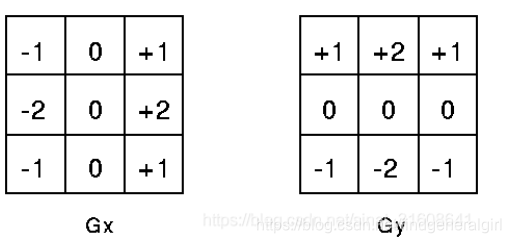

函数作用	对输入图像求微分，并将微分结果存储到dst中，微分模板可见原理
src	待处理图像，src的depth必须为CV_8U,通道不做要求
dst	存放微分结果，类型同src，通道数为src的2倍

b.void cv::copyMakeBorder( InputArray _src, OutputArray _dst, int top, int bottom,
int left, int right, int borderType, const Scalar& value )

函数作用	为图像_src扩充边界
_src	输入图像
_dst	扩充边缘后的输出图像
top	图像上部扩充宽度
bottom	图像下部扩充宽度
left	图像左边扩充宽度
right	图像右侧扩充宽度
borderType	边缘扩充类型： enum BorderTypes { BORDER_CONSTANT = 0, //!< `iiiiii\|abcdefgh\|iiiiiii` with some specified `i` //固定值填充，默认为0 BORDER_REPLICATE = 1, //!< `aaaaaa\|abcdefgh\|hhhhhhh` //以边缘值进行填充 BORDER_REFLECT = 2, //!< `fedcba\|abcdefgh\|hgfedcb` //以镜像的方式进行填充 BORDER_WRAP = 3, //!< `cdefgh\|abcdefgh\|abcdefg` //一种首位翻转的镜像方式填充 BORDER_REFLECT_101 = 4, //!< `gfedcb\|abcdefgh\|gfedcba` BORDER_TRANSPARENT = 5, //!< `uvwxyz\|abcdefgh\|ijklmno` BORDER_REFLECT101 = BORDER_REFLECT_101, //!< same as &n
